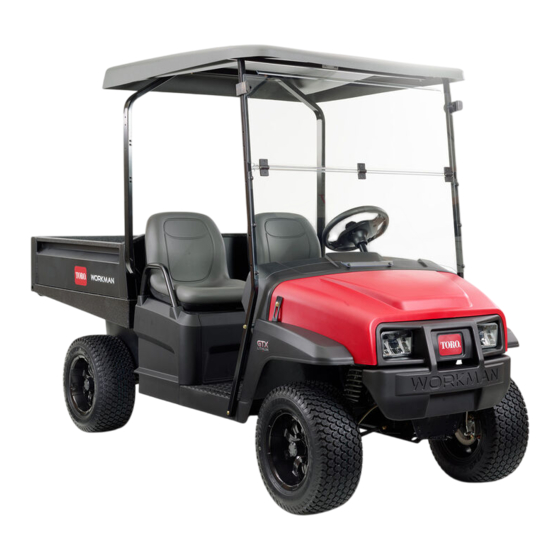

Toro Workman GTX Serie Instructions De Montage

Toro Workman GTX Serie Instructions De Montage

Kit multi-passagers
Masquer les pouces Voir aussi pour Workman GTX Serie:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Kit multi-passagers
Véhicules utilitaires Workman
N° de modèle 07133
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
© 2016—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
ATTENTION
CALIFORNIE
Proposition 65 - Avertissement
Enregistrez votre produit à www.Toro.com.
®
GTX Series
Instructions de montage
Traduction du texte d'origine (FR)
Tous droits réservés *3406-352* A
Imprimé aux États-Unis
Form No. 3406-352 Rev A

Publicité

Table des Matières
loading

Manuels Connexes pour Toro Workman GTX Serie

Sommaire des Matières pour Toro Workman GTX Serie

  • Page 1 Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction. © 2016—The Toro® Company Enregistrez votre produit à www.Toro.com. Traduction du texte d'origine (FR) Tous droits réservés *3406-352* A 8111 Lyndale Avenue South Imprimé...

  • Page 2: Montage

    Montage Pièces détachées Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées. Description Qté Utilisation Support de plancher Plancher Plaque de raccordement Extension de profilé Couvercle d'extension de profilé Rail d'extension gauche Rail d'extension droit Support de siège avant Support de siège arrière Renfort de siège avant Renfort de siège arrière...

  • Page 3: Préparation De La Machine

    Préparation de la machine 3. Débranchez le flexible d'évent et la conduite d'alimentation du réservoir (Figure Remarque: Les côtés gauche et droit de la machine sont Remarque: Soyez prêt à recueillir et à nettoyer toute déterminés d'après la position d'utilisation normale. coulure éventuelle de carburant quand vous débranchez 1.

  • Page 4: Dépose Du Couvercle Droit

    g033999 Figure 5 1. Boulon à embase 3. Ensemble de panneau droit g034000 2. Vis autotaraudeuse Figure 3 1. Panneau gauche 2. Vis 3. Retirez les 4 vis qui fixent le panneau de droite à l'ensemble siège inférieur (Figure Dépose du couvercle droit Dépose du dispositif de retenue du Remarque: Conservez toutes les fixations que vous retirez bassin gauche...

  • Page 5: Dépose Du Dispositif De Retenue Du Bassin Droit

    Dépose du dispositif de retenue du bassin droit Retirez et mettez de côté le boulon à embase et l'écrou à embase qui fixent l'avant du dispositif de retenue du bassin à la machine (Figure g033992 Figure 8 1. Vis de réglage 3.

  • Page 6: Montage Du Kit Support Tor-6040

    g033994 Figure 10 g033953 1. Câble de changement de vitesse Figure 12 1. Vis (¼" x 1¼") 2. Tableau de bord Remarque: Marquez chaque extrémité du câble afin d'identifier l'avant et l'arrière du câble. Servez-vous en Remarque: Retirez les serre-câbles qui vous comme référence pour installer le nouveau câble de empêchent de déposer partiellement le tableau de bord.

  • Page 7: Séparation De La Machine

    Important: Veillez à installer le support de pont 2. Retirez les boulons à embase (3/8" x 2½") et les pour sécuriser le moteur et l'empêcher de tomber écrous qui fixent le longeron à la machine (Figure 16). quand vous séparez la machine. Procédez de même des deux côtés de la machine.

  • Page 8: Pose Du Profilé Central

    5. Retirez la vis autotaraudeuse qui fixe le raccord en T au 8. Demandez à un assistant de vous aider à avancer profilé central (Figure 18). la section avant pour l'éloigner de la section arrière (Figure 20). g034048 Figure 20 1.
  • Page 9 2. Montez, sans le serrer, le longeron d'extension du côté 4. Insérez les 2 boulons (3/8" x ¾") à travers le profilé droit de la machine (Figure 22). central et le support arrière (Figure 24). g034942 Figure 22 g034943 Figure 24 1.

  • Page 10: Pose Des Supports Latéraux

    6. Servez-vous des 2 boulons (5/16" x ¾") pour monter, d'extension sur le châssis arrière (Figure 28). Procédez sans le serrer, le longeron d'extension sur le profilé de même des deux côtés de la machine. central de la section avant de la machine (Figure 26).

  • Page 11: Pose Des Câbles

    2. Effectuez la procédure précédente de l'autre côté de 7. Montez les fixations du profilé restantes (Figure 31). la machine. 3. Déposez le moteur et les jambes d'appui de la machine. Pose des câbles Remarque: Faites sortir les câbles et le faisceau de câblage du côté...

  • Page 12: Réglage Du Câble D'accélérateur

    Réglage du câble d'accélérateur Réglage du câble de changement de vitesse 1. Utilisez les écrous de blocage sur le câble pour régler et fixer le câble au support (Figure 33). 1. Placez l'inverseur de marche en position intermédiaire. 2. Vissez le joint à rotule sur le câble de changement de vitesse et fixez-le au bras de changement de vitesse (Figure 35).

  • Page 13: Pose Des Supports De Siège

    g035057 Figure 38 3. Boulon à embase 1. Écrou à embase (3/8") (3/8" x 2½") g034126 2. Support de siège Figure 36 1. Boulon à embase 3. Plancher 3. Servez-vous des 4 boulons à embase (3/8" x 2½"), (5/16" x 1¼") entretoises et écrous à...

  • Page 14: Pose Des Panneaux Latéraux

    g034120 Figure 40 1. Vis (nº 10 x ½") 3. Panneau de socle du siège 2. Ensemble boulon et 4. Support en équerre rondelle (¼" x ½") g035058 Figure 42 1. Panneau de socle du 5. Utilisez les 5 vis (nº 10 x ½") pour fixer le panneau 4.
  • Page 15 g034123 Figure 43 g033999 1. Vis autotaraudeuse (3/32" x 7/8") Figure 45 2. Panneau latéral 1. Boulon à embase 3. Ensemble de panneau droit 2. Utilisez les 3 vis autotaraudeuses pour fixer la plaque 2. Vis autotaraudeuse d'obturation à la plaque latérale (Figure 44).

  • Page 16: Connexion De La Batterie

    g033946 Figure 49 g033947 Figure 47 1. Réservoir de carburant 4. Conduite d'alimentation 1. Support du réservoir 2. Boulon à embase 2. Vis 5. Flexible d'évent 3. Dispositif de maintien 6. Boulon à embase Connexion de la batterie 2. Reliez le flexible d'évent et la conduite d'alimentation au réservoir (Figure 49).

  • Page 17: Montage Du Kit Sur Une Machine À Moteur Électrique

    3. Retirez les 4 vis autotaraudeuses qui fixent le couvercle latéral droit sur la machine (Figure 54). Pose de l'ensemble siège 1. Contactez votre concessionnaire Toro agréé pour vous procurer un ensemble siège supplémentaire. 2. Montez l'ensemble siège d'origine sur la rangée de siège arrière (Figure 52).

  • Page 18: Retrait Des Batteries

    4. Retirez les 2 boulons qui fixent le support de chargeur au support de batterie (Figure 55). g035178 Figure 56 g035124 1. Tige de maintien 5. Dispositif de maintien Figure 55 2. Rondelle 6. Tuyau d'arrosage 1. Ensemble couvercle 3. Boulon 3.
  • Page 19 2. Débranchez le tuyau d'arrosage des batteries dans le support de batterie avant (Figure 56). g035742 Figure 57 1. Borne positive (+) 2. Borne négative (–) 3. Débranchez les câbles de batteries reliés à la borne positive (+) des batteries dans le support de batterie avant (Figure 57).
  • Page 20 Débranchement du câble de frein de 5. Retirez les 2 vis et écrous qui fixent la boîte à fusibles au support de batterie avant. stationnement 1. Desserrez l'écrou de blocage puis tournez la vis de réglage de 2 tours dans le sens antihoraire sur les deux étriers de freins arrière (Figure 60).
  • Page 21 Séparation de la machine Remarque: Conservez toutes les fixations que vous retirez au cours de cette procédure. 1. Montez la jambe d'appui sur la machine (Figure 62). g035128 Figure 64 1. Boulon à embase 3. Longeron (3/8" x 2½") 2. Boulon à embase (5/16" x 4.
  • Page 22 g035131 Figure 68 2. Faisceau de câblage 1. Conduite de frein g034833 Figure 66 Pose du profilé central 2. Raccord en T 1. Vis autotaraudeuse (¼" x ¾") Remarque: Utilisez les fixations retirées précédemment pour effectuer la procédure qui suit. 7.
  • Page 23 g034942 Figure 70 g034943 Figure 72 1. Longeron d'extension 1. Extension de profilé 2. Boulon (3/8" x ¾") 3. Servez-vous des 2 boulons (5/16" x ¾") pour monter, 5. Montez, sans le serrer, le longeron d'extension du côté sans le serrer, le longeron d'extension sur le profilé gauche de la machine (Figure 73).
  • Page 24 Remarque: Vérifiez que le faisceau de câblage sort bien du côté droit du profilé central (Figure 76). 9. Utilisez la vis autotaraudeuse (¼" x ¾") pour fixer le raccord en T de la conduite de frein sur le profilé central (Figure 76).

  • Page 25: Pose Du Socle De Siège Arrière

    g033953 Figure 80 2. Tableau de bord 1. Vis (¼" x 1¼") g035133 6. Serrez fermement les fixations que vous avez installées Figure 78 sur la plaque inférieure. Certaines pièces sont omises aux fins d'illustration. 1. Sortie du câble 4. Boulon (3/8" x ¾") Montage du plancher 5.
  • Page 26 4. Utilisez le boulon à embase (3/8" x 2½") et l'écrou à embase pour fixer le support de siège (Figure 84). g035743 Figure 82 1. Boulon 3. Boulon (3/8" x ¾") 2. Écrou à embase (3/8") 2. Utilisez les 4 boulons (3/8" x 1") pour fixer le support de batterie avant à...
  • Page 27 socle du siège sur les supports de siège gauche et droit 7. Servez-vous des 2 boulons (¼" x 2"), de la rondelle et (Figure 85). du contre-écrou pour fixer les supports de panneau gauche et droit sur la machine (Figure 86).

  • Page 28: Pose Du Socle De Siège Avant

    9. Utilisez les 2 boulons (3/8" x ¾") pour fixer le support fixer le dispositif de retenue du bassin arrière gauche à de chargeur au support de batterie (Figure 87). l'ensemble de socle de siège (Figure 90). 10. Utilisez les 4 vis autotaraudeuses pour fixer le couvercle latéral droit à...
  • Page 29 g034056 Figure 92 3. Entretoise 1. Support de siège 2. Boulon à embase 4. Écrou à embase (3/8") g035126 (3/8" x 2½") Figure 94 1. Ensemble couvercle 2. Vis autotaraudeuse 3. Utilisez les 2 ensembles boulon et rondelle (¼" x latéral ½") pour fixer le support en équerre et le panneau de socle du siège sur les supports de siège gauche et droit...

  • Page 30: Mise En Place Des Batteries

    g035277 Figure 96 1. Dispositif de retenue du 3. Dispositif de retenue du bassin (court) bassin (long) 2. Boulon à embase (3/16" x 4. Écrou à embase ¾") Mise en place des batteries 1. Installez les 4 batteries dans le support de batterie avant (Figure 97).
  • Page 31 6. Montez le tuyau d'arrosage sur les batteries (Figure 97). Pose de l'ensemble siège g034127 1. Contactez votre distributeur Toro agréé pour vous Figure 99 procurer un ensemble siège supplémentaire. 1. Ensemble siège d'origine 2. Montez l'ensemble siège d'origine sur la rangée de siège 2.
