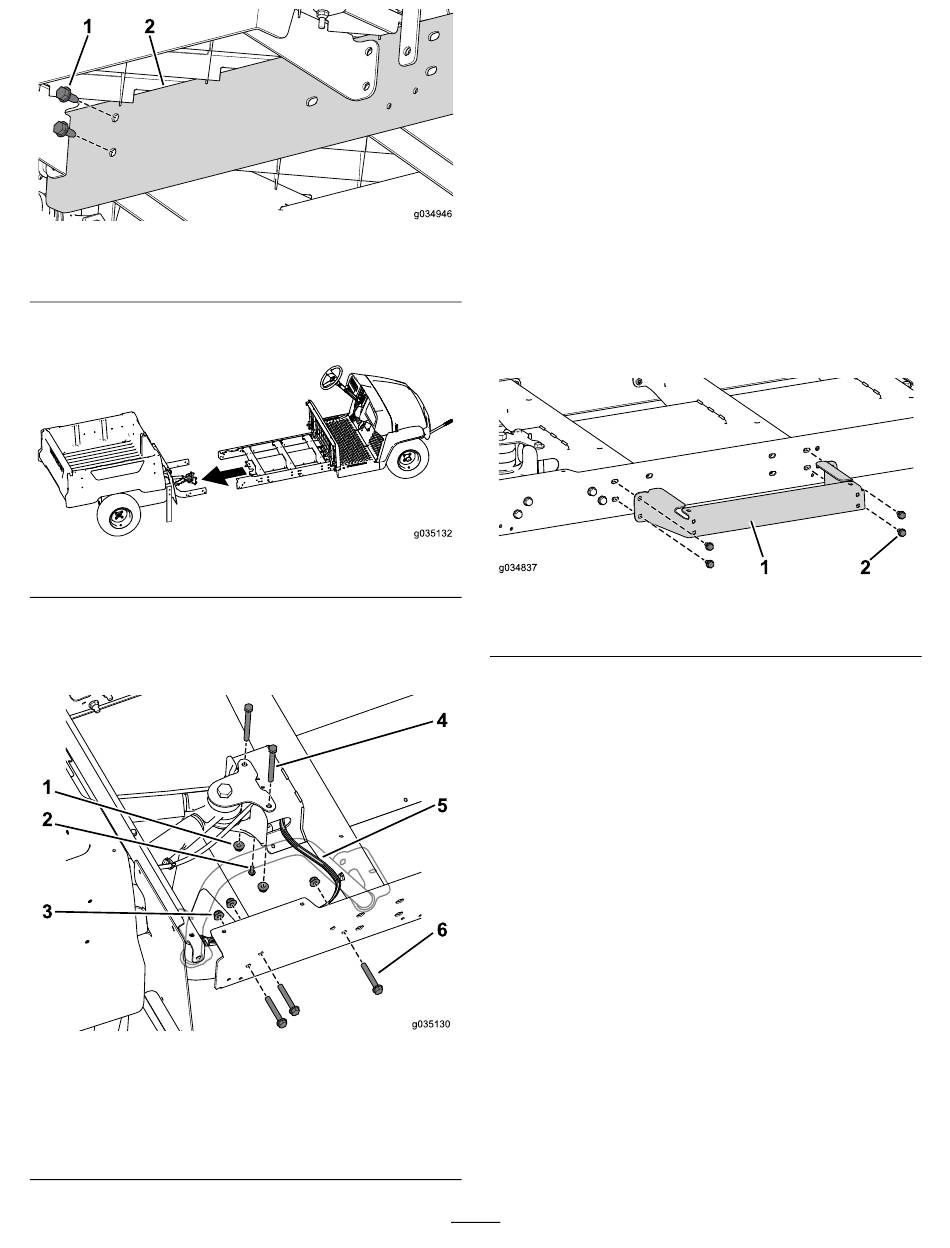

Toro Workman GTX Serie Instructions De Montage page 24

Figure 74
1. Boulon (5/16" x ¾")
7. Demandez à un assistant de vous aider à rapprocher les
sections avant et arrière de la machine
Figure 75
8. Servez-vous des 3 boulons (3/8" x 2½") et écrous
à embase pour monter, sans le serrer, le longeron
d'extension sur le châssis arrière
de même des deux côtés de la machine.
Figure 76
1. Écrou à embase (3/8")
2. Vis autotaraudeuse (¼" x
¾")F
3. Écrou à embase (3/8")
g034946
2. Longeron d'extension
(Figure 75).
g035132
(Figure 76). Procédez
g035130
4. Boulons (3/8" x 3¾")
5. Faisceau de câblage
6. Boulons (3/8" x 2½")
Remarque: Vérifiez que le faisceau de câblage sort
bien du côté droit du profilé central
9. Utilisez la vis autotaraudeuse (¼" x ¾") pour fixer
le raccord en T de la conduite de frein sur le profilé
central (Figure 76).
10. Servez-vous des 2 boulons (3/8" x 3¾") et des écrous
à embase pour fixer, sans le serrer, le profilé central sur
le support arrière
Pose des supports latéraux
Remarque: Utilisez les boulons et écrous retirés
précédemment pour effectuer la procédure qui suit.
1. Utilisez les 4 boulons (5/16" x ¾") pour fixer, sans le
serrer, le support de plateforme sur le profilé central
(Figure 77).
1. Support de plateforme
2. Effectuez la procédure précédente de l'autre côté de
la machine.
Pose des câbles
Remarque: Faites sortir les câbles et le faisceau de câblage
du côté droit du profilé central.
1. Reliez le câble de frein de stationnement au levier
de frein de stationnement sur la section avant de la
machine, faites-le passer à travers le profilé central, puis
branchez-le à l'ensemble frein de stationnement sur la
section arrière de la machine.
2. Posez, sans les serrer, les 2 boulons (3/8" x ¾"), 16
boulons (¼" x ½") et 2 écrous à embase (3/8") pour
assujettir la plaque inférieure au profilé central
78).
24
(Figure
(Figure 76).
Figure 77
2. Boulon (5/16" x ¾")
76).
g034837
(Figure
