- Page 1 LoRaWAN PULSE Transceiver Mode d’emploi / User Guide version V1.6.1 ADEUNIS RF 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France Tel. : +33 (0)4 76 92 07 77 - Fax : +33 (0)4 76 04 80 87 www.adeunis-rf.com...
-
Page 2: Informations
Ce document et l’utilisation de toute information qu’il contient, est soumis à l’acceptation des termes et conditions ADEUNIS RF. Ils peuvent être téléchargés à partir www.adeunis-rf.com. ADEUNIS RF ne donne aucune garantie sur l’exactitude ou l’exhaustivité du contenu de ce document et se réserve le droit d’apporter des modi- fications aux spécifications et descriptions de produit à tout moment sans préavis. -
Page 3: Déclaration Ue De Conformité
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 Déclaration UE de Conformité Nous ADEUNIS RF 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis-rf.com Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant : Modèle produit :... -
Page 4: Table Des Matières
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 Table des matières / Table of Contents INFORMATIONS Disclaimer Support technique DECLARATION DE CONFORMITE Introduction Recommandations environnementales Avertissements Recommandations d’usage LoRaWAN PULSE 1.1. Description générale 1.2. Encombrement 1.3. Carte électronique 1.4. - Page 5 LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 INFORMATIONS Disclaimer DECLARATION OF CONFORMITY Introduction Environmental recommendations Warnings Recommendations regarding use Disposal of waste by users in private households within the European Union LoRaWAN PULSE 1.1. General description 1.2. Dimensions 1.3.
-
Page 6: Introduction
ADEUNIS RF se réserve le droit de modifier les spécifications techniques ou des fonctions de ses produits, ou de cesser la fabrication de l’un de ses produits, ou d’interrompre le support technique de l’un de ses produits, sans aucune notification écrite et demande expresse de ses clients, et de s’assurer que les informations à... -
Page 7: Recommandations D'usage
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 Attention : ne pas ouvrir le produit, risque de choc électrique. Attention : pour votre sécurité, il est impératif qu’avant toute intervention technique sur l’équipement celui-ci soit mis hors tension. Attention : pour votre sécurité, le circuit d’alimentation du produit doit être de type TBTS (très basse tension de sécurité) et doit être des sources à... -
Page 8: Lorawan Pulse

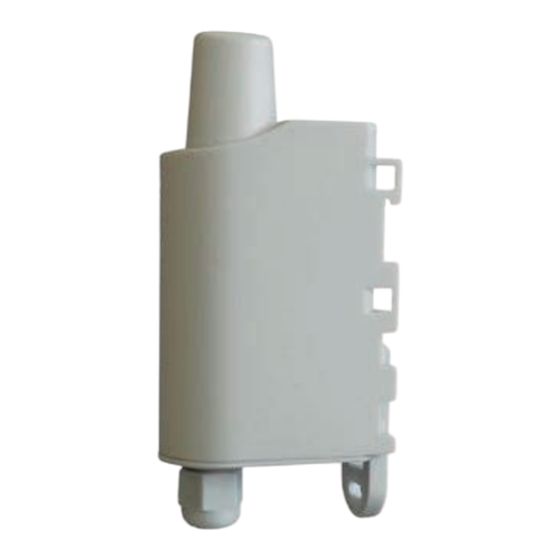

NOTE IMPORTANTE : le démarrage du LoRaWAN PULSE ne peut se faire que grâce à un aimant. Description • Le LoRaWAN PULSE d’ADEUNIS RF est un émetteur radio prêt à l’emploi permettant de transformer tout type de compteur en un compteur sans-fil (smart meter). •... -
Page 9: Encombrement
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 1.2. Encombrement Valeurs en millimètres 1.3. Carte électronique Antenne interne Module RF Batterie interne Protocole LoRaWAN Switchs pour configuration produit Borniers à vis pour connexion capteurs Page of 41... -
Page 10: Spécifications Techniques
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 1.4. Spécifications Techniques 1.4.1 Caractéristiques générales Paramétres Valeur Tension d’alimentation 3.6V nominal Alimentation Pile Li-SOCl2 intégrée (gestion radio et interrogation capteur(s)) Température de fonctionnement -25°C / +70°C Dimensions 105 x 50 x 27mm Boîtier IP 67 Normes radio... -
Page 11: Compatibilité Capteurs
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 1.4.5 Compatibilité capteurs Exemple de compteurs testés par Adeunis RF (liste non exhaustive) Type Type capteur Itron Flodis Cyble Sensor V2 Wehrle TRK-HYX / ETK-EAX Wehrle Modularis Sappel-Diehl Aquarius/Altair IZAR Pulse 3 & 4 Fils... -
Page 12: Montage Des Compteurs Sur Les Borniers À Vis
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 2.3. Montage des compteurs sur les borniers à vis Une fois l’écrou et le joint de presse étoupe installés, les brins du câble du compteur peuvent être connectés aux borniers à vis du LoRaWAN PULSE. -
Page 13: Configurer Le Lorawan Pulse
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 2.4. Configurer le LoRaWAN PULSE La combinaison des switches permet de configurer votre LoRaWAN PULSE. Les paramètres suivants peuvent être modifiés: • Le type de compteur • Le poids d’impulsion •... -
Page 14: Clip De Fixation
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 • Insérer la partie supérieure du boîtier. A l’intérieur de cette partie se trouvent des rails de guidage de la carte. Veiller à ce que la carte soit bien positionnée à l’intérieur de ces guides. Ergot Clip de fixation •... -
Page 15: Démarrage Du Produit Via Aimant
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 • Finir le montage en verouillant l’écrou du presse-étoupe Ecrou presse-étoupe 2.6. Démarrage du produit via aimant Une fois la configuration du produit effectué et son montage finalisé, le produit est prêt à être démarré. Le démarrage s’effectue à... -
Page 16: Installation Et Utilisation
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 3. Installation et utilisation 3.1. Positionnement correct des émetteurs LoRaWAN PULSE Deux règles sont primordiales pour une optimisation des portées radio. • La première consiste à positionner votre produit le plus haut possible. •... -
Page 17: Partie Dégagée
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 Pour optimiser la fixation sur tube ou mât, il est recommandé de Ergots retirer le levier de verrouillage/déverrouillage Rail-DIN. Pour retirer celui-ci, tirer vers le bas sur le levier jusqu’à ce que les Partie dégagée ergots de blocage soient face à... -
Page 18: Fixation Rail-Din
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 3.2.3 Fixation Rail-DIN Ce système, intégré au boîtier, permet de fixer le LoRaWAN PULSE sur un rail standard de 35mm • Pour installer le boîtier, placer les inserts supérieurs sur le rail et abaisser le produit pour le clipser •... -
Page 19: Trames Radio
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 4. Trames radio Le LoRaWAN PULSE transmet des informations brutes en provenance des compteurs en utilisant les réseaux LoRaWAN. Vous trouverez dans ce chapitre les informations permettant de décoder la trame ainsi que la localisation dans la trame des informations concernant le ou les compteurs associé(s) au LoRaWAN PULSE. -
Page 20: Downlink
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 4.1.2 Downlink Payload downlink max = 8 bytes, data format : Little endian, low significant byte first. Bytes Code PAYLOAD ATS registre S299 S298 S297 S296 S295 S290 Value 0 to 43200 0 to 3 0 to 12 0 to 12... -
Page 21: Parametres
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 4.2. Parametres Name ATS register Default value Possible values Data size Device Type S299 0 : None 8 bits Read only 2 : Pulse Transmit period S298 0 = Switch 16 bits 1 to 43200 seconds Channel On/Off... -
Page 22: Informations
V01.03.00 Disclaimer This document and the use of any information contained therein, is subject to the acceptance of the Adeunis RF terms and conditions. They can be downloaded from www.adeunis-rf.com. Adeunis RF makes no warranties based on the accuracy or completeness of the contents of this document and reserves the right to make changes to specifications and product descriptions at any time without notice. -
Page 23: Declaration Of Conformity
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 EU Declaration of Conformity ADEUNIS RF 283 rue LOUIS NEEL 38920 Crolles, France 04.76.92.01.62 www.adeunis-rf.com Declare that the DoC is issued under our sole responsibility and belongs to the following product:... -
Page 24: Introduction
Under no circumstances can the manufacturer, or the distributor of an Adeunis RF program, be held liable for any damage caused by the use of the aforesaid program. Program names, as well as all copyright relating to programs, are the exclusive property of Adeunis RF. -
Page 25: Recommendations Regarding Use
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 Please note: Do not open the product as there is a risk of electrical shock. Please note: For your own safety, you must ensure that the equipment is switched off before carrying out any work on it. Please note: For your own safety, the power supply circuit must be SELV (Safety Extra Low Voltage) and must be from limited power sources. -
Page 26: Lorawan Pulse
NB: Starting the LoRaWAN PULSE unit can only be done with a magnet. Description • ADEUNIS RF’s LoRaWAN PULSE is a ready to use radio transmitter that can be used to transform any type of meter into a wireless meter (smart meter). •... -
Page 27: General Description
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 1.1. General description 1.2. Dimensions Values in millimetres Internal antenna RF module Internal battery LoRaWAN protocol Switches for product configuration Screw terminals for connecting meters Page of 41... -
Page 28: Electronic Board
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 1.3. Electronic board 1.4. Technical specifications 1.4.1 General characteristics Parameters Value Power supply voltage 3.6 V nominal Power supply Integrated Li-SOCl2 battery (radio management and querying of meters) Operating temperature -25°C / +70°C Dimensions 105 x 50 x 27mm... -
Page 29: Meter Compatibility
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 1.4.5 Meter compatibility Examples of meters tested by Adeunis RF (non-exhaustive list) Type Name Meter type Itron Flodis Itron Cyble Sensor V2 Water Wehrle TRK-HYX / ETK-EAX Wehrle Modularis Sappel-Diehl Aquarius/Altair Dhiel IZAR Pulse 3 &... -
Page 30: Connecting The Meters To The Screw Terminals
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 Assembly procedure: 2.3. Connecting the meters to the screw terminals Once the nut and the compression gland seal have been installed, the meter cables can be connected to the LoRaWAN PULSE’S screw terminal. Please find details of each terminal below: Note: a maximum of two meters of the same type can be used in parallel. -
Page 31: Configuring The Lorawan Pulse Unit
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 Wire in the same manner as for 1 meter versions: symmetry as compared with the case’s axis. 2.4. Configuring the LoRaWAN PULSE unit our LoRaWAN PULSE is configured via the combination of switches. The following settings can be changed: •... - Page 32 LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 • Make sure that the seal is properly positioned on the base Fitting Fastening clip • Clip the electronic board onto the casing’s base. Make sure that the fastening clip is properly locked into the board’s fitting. •...
-
Page 33: Starting Up The Product Using A Magnet
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 together and will enable protection level IP67 to be ensured. Packing gland nut • Finish the assembly by locking the packing gland’s nut in position 2.6. Starting up the product using a magnet Once the product has been configured and its assembly has been finalised, the product is ready to be started up. -
Page 34: Installation And Use
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 NB 1: Once the LoRaWAN PULSE unit has started up, it cannot be switched off. 3. Installation and use 3.1. Correct positioning of the LoRaWAN PULSE transceivers There are two key rules for optimising radio ranges. •... -
Page 35: Screw Fastening
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 Pins To optimise fastening onto a tube or mast, we recommend you remove the Rail-DIN locking/unlocking lever. Freed up part To remove it, pull the lever down until the locking pins are opposite a freed-up part and then remove the lever 3.2.2 Screw fastening The LoRaWAN PULSE unit is delivered with 2 CBLZ 2.2 x 19 mm screws and 2 SX4 wall plugs. -
Page 36: Din-Rail Fastening
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 • If you opt for laying it flat, make sure you remove the Rail-DIN locking/unlocking lever, as explained above 3.2.3 DIN-Rail fastening This system, integrated into the casing, enables the LoRaWAN PULSE unit to be fastened onto a standard 35 mm rail. •... -
Page 37: Radio Frames
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 • To remove the product, pull the unlocking lever down and disengage the product from the rail. 4. Radio frames The LoRaWAN PULSE transmits raw information from meters, using the LoRaWAN networks. This section contains information you can use to decode the frame as well as the location in the frame of information concerning the meters associated with the LoRaWAN PULSE. -
Page 38: Status
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 4.1.2 Downlink Payload downlink max = 8 bytes, data format : Little endian, low significant byte first. Bytes Code PAYLOAD ATS registre S299 S298 S297 S296 S295 S290 Value 0 to 43200 0 to 3 0 to 12 0 to 12... -
Page 39: Parametres
LoRaWAN PULSE - Mode d’emploi / User guide version V1.6.1 4.2. Parametres Name ATS register Default value Possible values Data size Device Type S299 0 : None 8 bits Read only 2 : Pulse Transmit period S298 0 = Switch 16 bits 1 to 43200 seconds Channel On/Off...
