Tension De La Boucle Vs. Résistance De La Boucle; Consommation D'énergie; Sélection D'une Barrière Sécurité Intrinsèque; Procédure De Sélection D'une Barrière Passive Associée Au Sitrans Probe Lu - Siemens Sitrans Probe LU Manuel D'utilisation

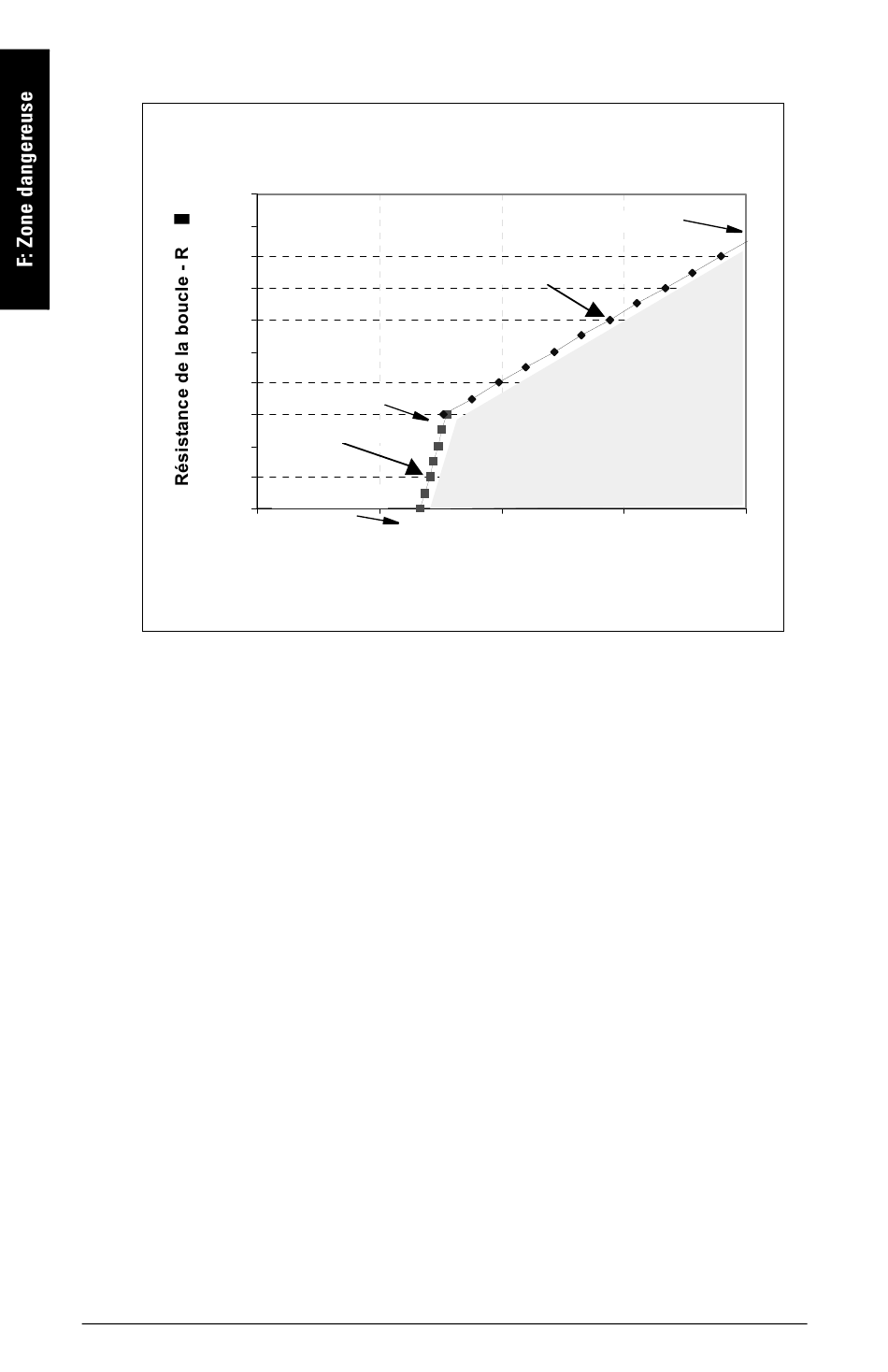

Tension de la boucle vs. Résistance de la boucle
1000
900
800
700
600
500
400
300
200
100
0
10,00
Sélection d'une barrière sécurité intrinsèque
Pour sélectionner une barrière de sécurité ou une alimentation électrique appropriée il
est nécessaire de connaître non seulement l'application, mais également les principes de
sécurité intrinsèque. L'installateur doit s'assurer que la sécurité intrinsèque de
l'installation soit conforme aux exigences d'agrément de l'instrument ainsi qu'aux règles
et normes d'utilisation applicables.
Procédure de sélection d'une barrière passive associée au
SITRANS Probe LU
1. Se reporter à la description de la barrière de sécurité pour vérifier sa conformité
avec les paramètres d'entrée sécurité intrinsèque du système SITRANS Probe LU.
2. Se reporter à la fiche technique de la barrière pour définir la résistance maximale
entre ses extrémités (Re-e).
3. Déterminer la résistance de la boucle (Rloop) : résistance de lecture, valeurs
affichées et/ou entrées API par exemple.
4. Calculer Rfonct = Re-e + Rloop.
Page 88 SITRANS Probe LU – MANUEL D'UTILISATION
Consommation d'énergie
(17.8v, 300
RL=272.7*VL -
(16.7v, 0
15,00
Tension de la boucle-V
(30.0v,845
RL=44.6*VL -
ZONE DE
FONCTIONNEMENT
AUTORISEE
20,00 25,00
L
(source)
30,00
7ML19985HT11
