P055 Points de rupture volume ou débit
Pour obtenir une mesure de niveau ou de volume, se reporter aux instructions ci-
dessous. Pour mesurer la hauteur de lame et le débit, se reporter aux instructions
correspondantes, page 38.
Points de rupture volume
Pour permettre au SITRANS Probe LU d'effectuer la conversion niveau/volume, chaque
segment défini par les points de rupture niveau (P054) doit être associé à un volume.

Index Primaire

Index secondaire
Valeurs
Paramètres
associés

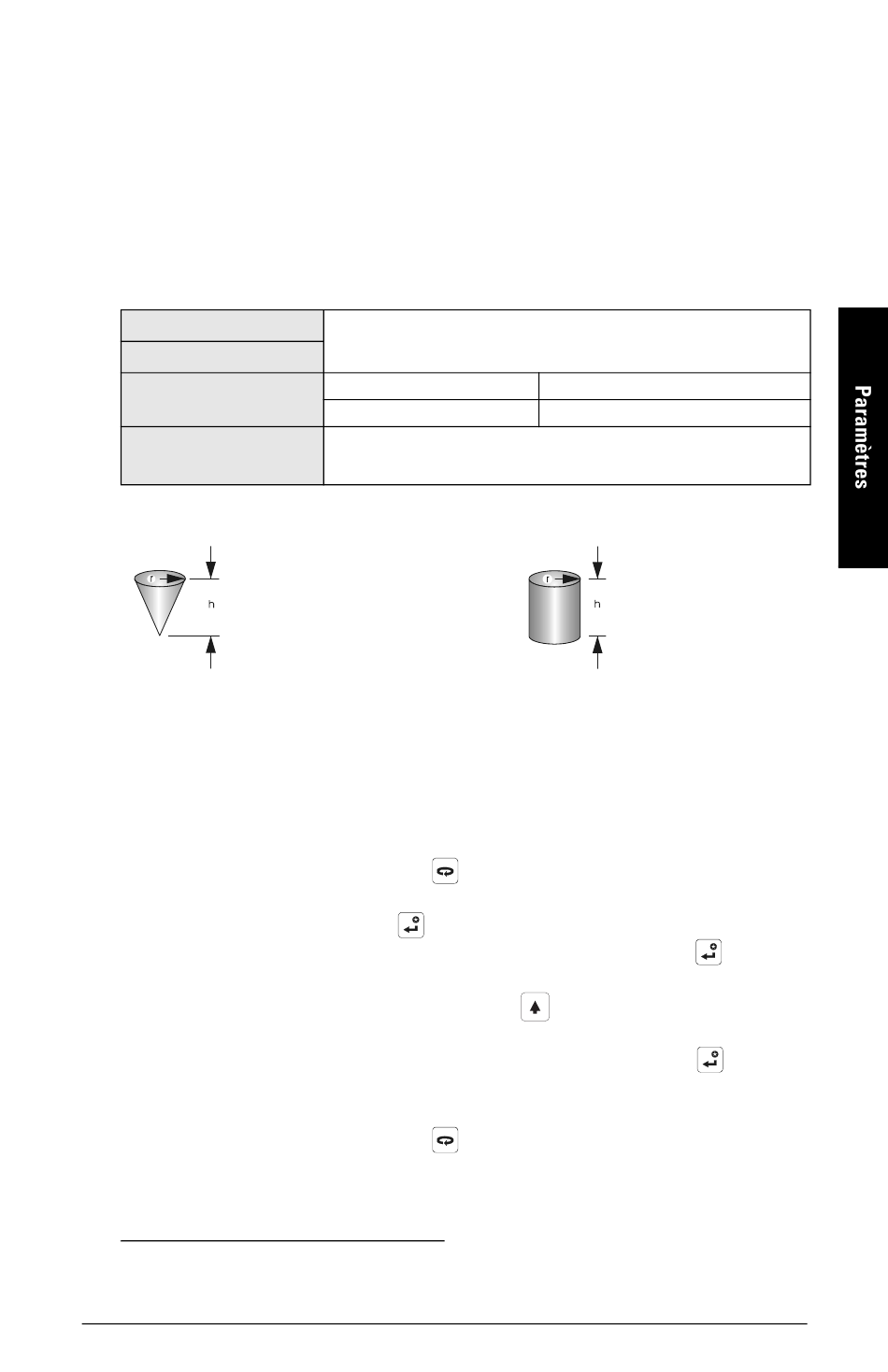

Exemple de calcul de volume :
Cône
V = (1/3)πr
Entrer un volume pour chaque point de rupture défini en P054. (Se reporter à l'exemple
fourni sur la page précédente / P054.)
1. P050 doit = 9.
2. Sélectionner P055.
3. Le champ valeur point de rupture est affiché (vide). Le numéro du point de rupture
est affiché dans le champ lecture auxiliaire.
4. Appuyer deux fois sur AFFICHAGE
1
secondaire
5. Entrer 1 et appuyer sur ENTER
6. Entrer le volume associé au point de rupture 1, et appuyer sur ENTER
une unité volumétrique au choix : se reporter à la remarque concernant P051.)
7. Appuyer sur la touche FLECHE VERS LE HAUT
dans le champ lecture auxiliaire.
8. Entrer le volume associé au point de rupture 2, et appuyer sur ENTER
9. Répéter les étapes 7 et 8 afin de programmer toutes les valeurs de volume, pour
tous les points de rupture.
10. Appuyer deux fois sur AFFICHAGE
paramètre souhaité (ou entrer le numéro directement).
1.
Pour plus de détails sur le fonctionnement de l'index secondaire se reporter à la page
27.
7ML19985HT11
P055
Numéro, point de rupture
Portée
Valeur par défaut
P054 Points de rupture volume
2
h
(les données affichées dans le champ lecture auxiliaire sont effacées).
.
SITRANS Probe LU – MANUEL D'UTILISATION
0.0000 à 99999 en Unité
0.0000
Cylindre
pour cibler le contrôle sur l'index
pour obtenir l'affichage de 02
puis utiliser les FLECHES pour accéder aux
2
V = πr
h
. (Utiliser
.
