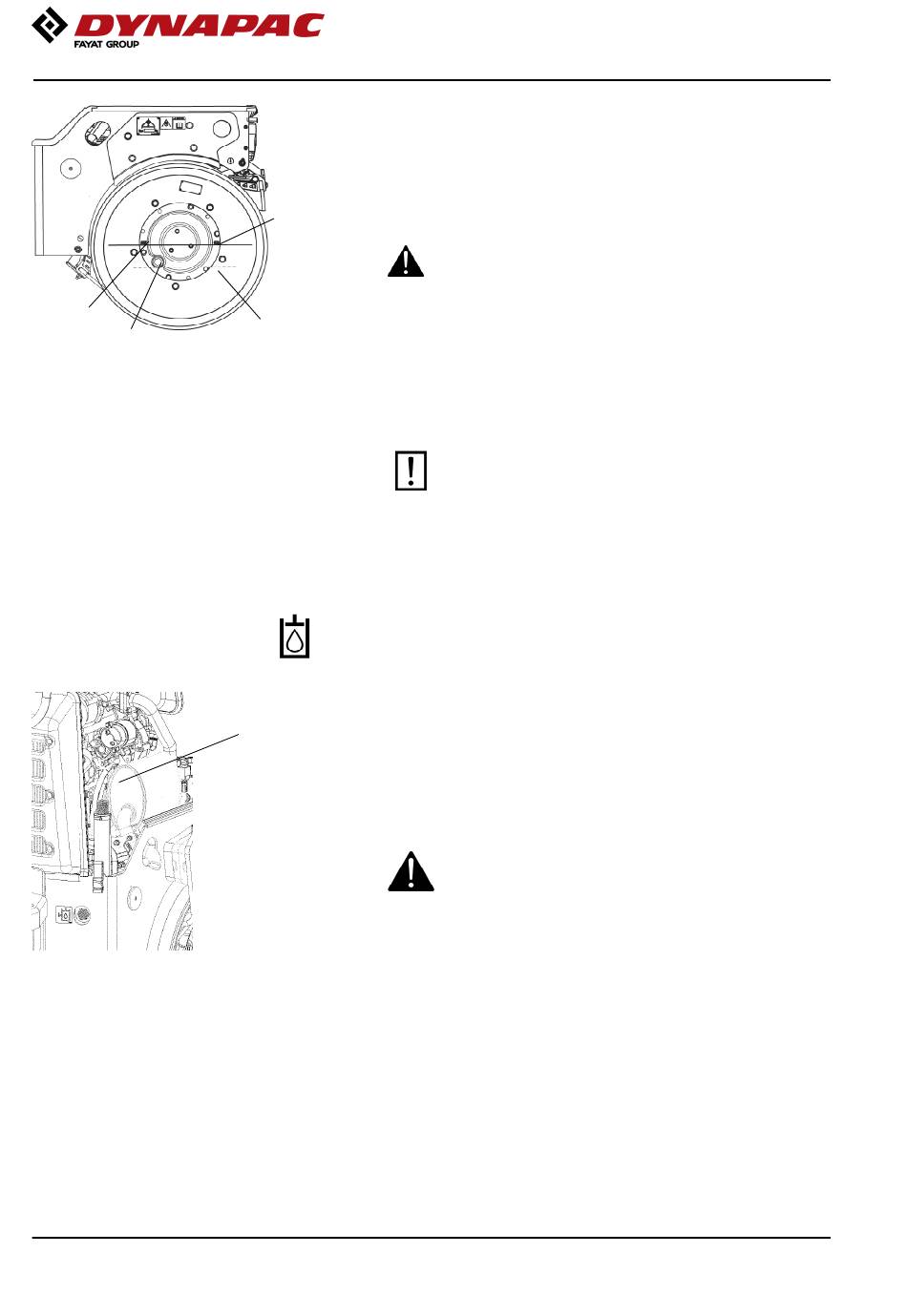

Fig. Cylindre avant côté conduite
1. Bouchon d'huile en position pour
le contrôle du niveau d'huile et le
remplissage de l'huile dans le cylindre
avant.
2. Position horizontale pour les
marques sur le cylindre.
3. Niveau d'huile maximum dans le
cylindre.
Figure. Compartiment moteur, côté
droit
1. Bouchon du réservoir d'huile
hydraulique
88
Cylindre avant :
Placer le rouleau sur une surface plane et conduire le
rouleau lentement jusqu'à ce que les marques (2-2)
soient en position horizontale entre elles et par rapport
à l'emplacement du bouchon de remplissage d'huile
2
(1) comme indiqué dans la figure.
3
Dévisser le bouchon et vérifier que le niveau d'huile
atteint le bord inférieur du trou. Si nécessaire, ajouter
de l'huile de transmission jusqu'au bord inférieur du
trou. Vérifier dans la rubrique Lubrifiants le niveau
d'huile approprié.
Réservoir hydraulique - Contrôle/évacuation
d'air
Dévisser et s'assurer que le bouchon du réservoir
1
n'est pas bloqué. L'air doit pouvoir circuler librement
par le bouchon dans les deux sens.
Si la circulation est bouchée dans un sens, nettoyer
avec de l'huile diesel et sécher à l'air comprimé
jusqu'à ce que le passage soit libre, ou remplacer le
bouchon par un neuf.
4812161517_C.pdf
Couper le moteur, mettre l'engin hors tension et
Couper le moteur, mettre l'engin hors tension et
activer le d'arrêt d'urgence.
activer le d'arrêt d'urgence.
Il est important que le niveau d'huile dans le
Il est important que le niveau d'huile dans le
cylindre ne dépasse pas le niveau d'huile
cylindre ne dépasse pas le niveau d'huile
spécifié dans les instructions, voir figure.
spécifié dans les instructions, voir figure.
Nettoyer le bouchon d'huile magnétique (1) de
Nettoyer le bouchon d'huile magnétique (1) de
tous résidus métalliques et replacer le bouchon.
tous résidus métalliques et replacer le bouchon.
Porter des gants et des protecteurs oculaires lors
Porter des gants et des protecteurs oculaires lors
de travaux avec de l'air comprimé.
de travaux avec de l'air comprimé.
Entretien - 500 h
