14
Návod na Obsluhu
Príprava pre inštaláciu
Pri rozbaľovaní dávajte pozor, aby vám "Controller" nespadol, alebo
niekde nenarazil. Obal nezahadzujte. Je vyrobený z recyklovateľného
materiálu a zodpovedá smernici CEE 85/399 pre ochranu životného
prostredia. Pred inštaláciou controller je treba pripravť káble na
vzájomné prepojenie, ako napríklad vzájomné prepojenie s
napájaním, vzájomné logické prepojenia a kábly na čerpadlové
spojenie. Nasledujúce obrázky zobrazujú potrebné prepojenia medzi
controllerom a čerpadlom a medzi controllerom a napájaním. Pre
ďalšie detaily, týkajúce sa vzájpmných spojení a technických
charakteristík transformátora (k dispozícii ako opcia) viď dodatok
"Technical Information".

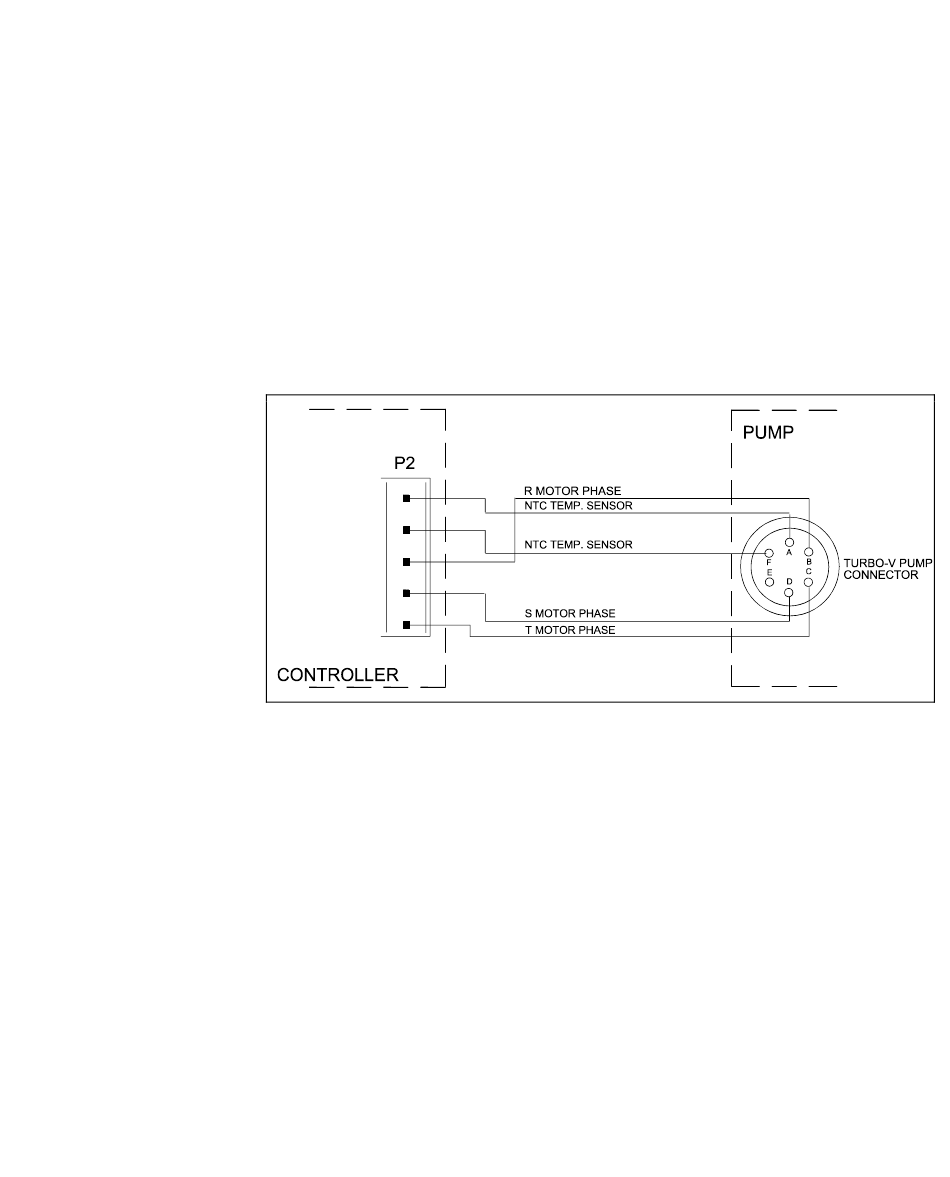

Kábel prepojenia medzi Controllerom a čerpadlom
Postava 2
