INSTALLATION

Maintenance

14. Maintenance
AVERTISSEMENT Électrocution
Avant toute intervention, débranchez l'appareil sur tous
les pôles.
Vidange de l'appareil
Vous pouvez vidanger l'appareil pour les travaux de maintenance.
AVERTISSEMENT Brûlure
Lors de la vidange de l'appareil, de l'eau brûlante peut
s'écouler.
f Fermez le robinet d'arrêt de l'arrivée d'eau froide. f
f Ouvrez tous les robinets de soutirage. f
f Desserrez les raccords hydrauliques de l'appareil. f
f Veillez à protéger du gel tout appareil déposé, car celui-ci f
contient encore de l'eau pouvant geler et provoquer des
dommages.

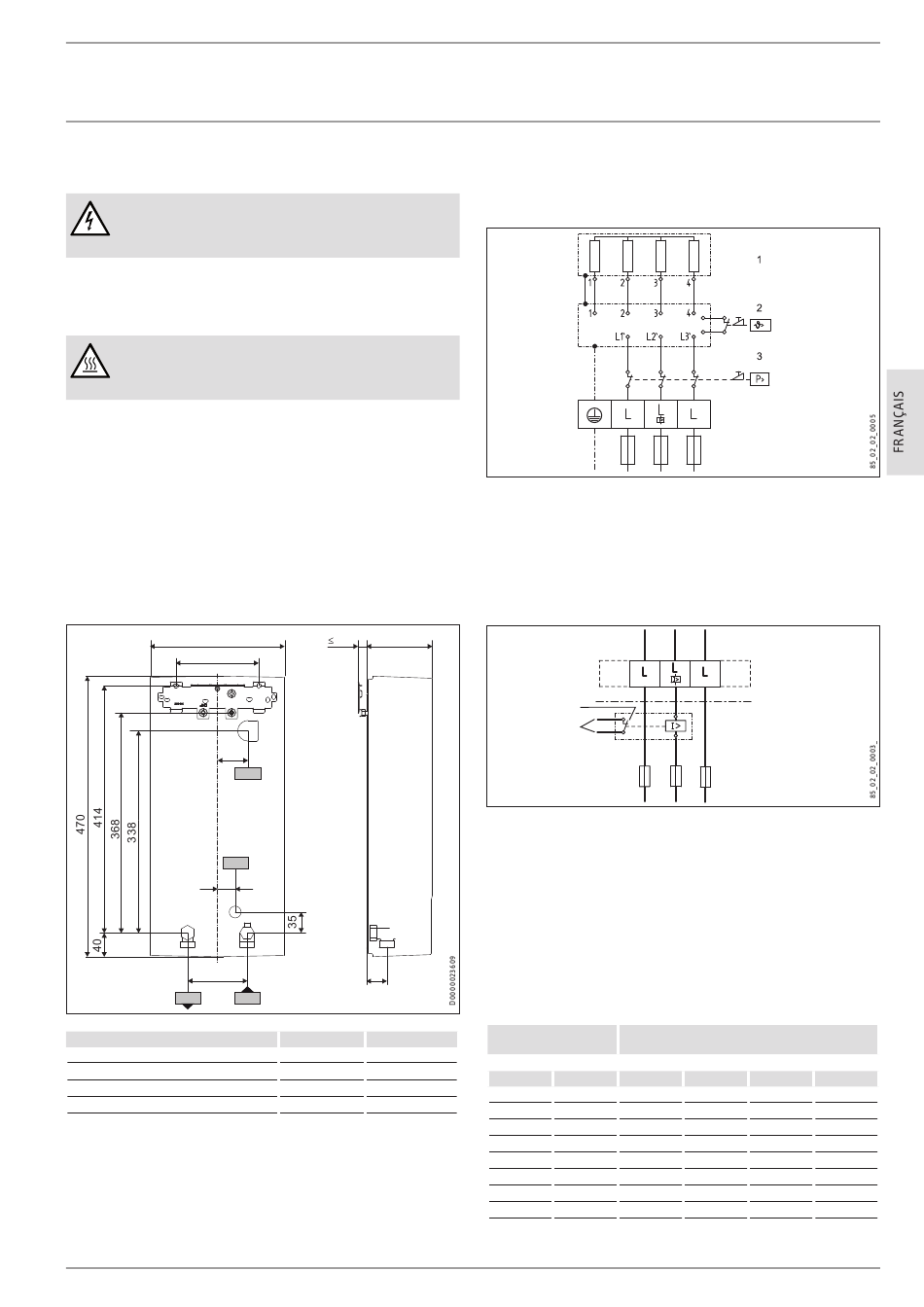

15. Données techniques

15.1 Cotes et raccordements

225
140
47
b03
b02
30
100
c06 c01
b02 Passage des câbles électriques I
b03 Passage des câbles électriques II
c01 Arrivée eau froide
c06 Sortie eau chaude
www.stiebel-eltron.com
20 117
35
HDB-E
Filetage mâle G 1/2 A
Filetage mâle G 1/2 A
15.2 Schéma électrique
3/PE ~ 380 - 400 V
1 Système de chauffe à fil nu
2 Limiteur de température de sécurité
3 Pressostat de sécurité
Circuit de priorité avec relais de délestage (LR 1-A)
Voir également le chapitre « Installation / Description de l'appa-
reil / Accessoires »
2
1
1 Câble de commande vers le contacteur du 2e appareil (par
exemple radiateur électrique à accumulation).
2 Le contact de commande s'ouvre lorsque le chauffe-eau ins-
tantané se met en marche.

15.3 Puissance eau chaude sanitaire

La capacité de production d'eau chaude sanitaire dépend de la
tension secteur, de la puissance raccordée de l'appareil et de la
température d'arrivée d'eau froide. La tension nominale et la puis-
sance nominale figurent sur la plaque signalétique (voir chapitre
« Utilisation / Aide au dépannage »).
Puissance raccor- 38 °C Capacité de production d'eau
dée en kW chaude en l/min.
Tension nominale Température d'arrivée d'eau froide
380 V 400 V 5 °C
9,7
10,7
16,2
18
19
21
21,7
24
10 °C 15 °C
4,2 4,9 6,0
4,6 5,5 6,6
7,0 8,3 10,1
7,8 9,2 11,2
8,2 9,7 11,8
9,1 10,7 13,0
9,4 11,1 13,5
10,4 12,2 14,9
HDB-E Si |
20 °C
7,7
8,5
12,9
14,3
15,1
16,7
17,2
19,0
