- Page 1 V250 KIT MOTORISATION À vérins - Pour portails à 2 battants Ref.114166 PORTAIL 1,75M 150KG COMPATIBLE TOUS OPTION OPTION OPTION COMPATIBLE À BATTANT PAR BATTANT PAR BATTANT TYPES DE PORTAILS SOLAIRE BATTERIE DE SECOURS SMARTPHONE www.avidsen.com...
- Page 2 SOMMAIRE A - CONSIGNES DE 6.6 - La batterie de secours (en option réf. 580293) SÉCURITÉ 6.7 - le kit d’alimentation solaire (en option réf. 114373) 1 - PRÉCAUTIONS D’UTILISATION D - MISE EN 2 - PRÉCAUTIONS D’INSTALLATION FONCTIONNEMENT 3 - ENTRETIEN ET NETTOYAGE 4 - RECYCLAGE 1 - INTERFACE DE RÉGLAGES B - DESCRIPTION...
- Page 3 E - UTILISATION 1 - AVERTISSEMENTS G - INFORMATIONS 2 - OUVERTURE/FERMETURE TECHNIQUES ET 2.1 - Type de commande 2.2 - Modes de fonctionnement LÉGALES 2.2.1 - Mode «fermeture semi- automatique» 2.2.2 - Mode «fermeture automatique» 33 1 - CARACTERISTIQUES TECHNIQUES 2.2.3 - Mode «collectif»...
- Page 4 étant en conformité avec les normes Une utilisation non conforme aux instructions de européennes en vigueur. ce manuel et entraînant un dommage, ne pourra mettre la société Avidsen en cause. MISE EN GARDE Instructions importantes sécurité.
- Page 5 La société Avidsen ne pourra être tenue figurant ci-contre qui renvoient à responsable en cas de dommage si l’installation l’interdiction de les jeter dans une poubelle n’a pas été faite comme indiquée dans cette ordinaire.

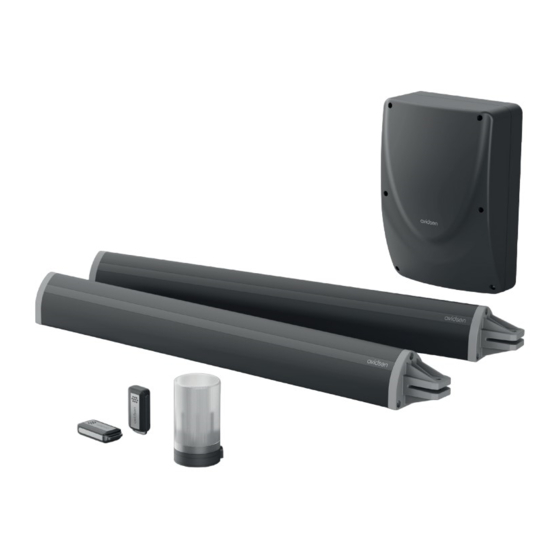

- Page 6 B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT Vérin Patte de fixation pillier Coffret de commande Etiquette autocollante concernant le dispositif de débrayage Feu clignotant Télécommande Patte de fixation portail 2 - MATÉRIEL NÉCESSAIRE (NON FOURNI) L’outillage et la visserie nécessaires à l’installation doivent être en bon état et conformes aux normes de sécurité...
- Page 7 C - INSTALLATION ANALYSE DES RISQUES Le feu clignotant est un élément de sécurité indispensable. Les dispositifs de sécurité type photocellules et LA RÉGLEMENTATION le bon fonctionnement de ceux-ci doivent être contrôlés tous les six mois. L’installation d’un portail motorisé ou d’une motorisation sur un portail existant dans le cadre d’une utilisation pour un usage de type SPÉCIFICATIONS DU PORTAIL À...
- Page 8 C - INSTALLATION LES RÈGLES DE SÉCURITÉ Le mouvement réel d’un portail peut créer pour les personnes, les marchandises et les véhicules se trouvant à proximité, des situations dangereuses qui, par nature, ne peuvent pas toujours être évitées par la conception. Les risques éventuels dépendent de l’état du portail, de la façon dont celui-ci est utilisé...
- Page 9 C - INSTALLATION Entre les battants et les parties fixes situées à proximité Suivant la configuration du site où se trouve le portail motorisé, il peut y avoir des zones d’emprisonnement entre les battants en position ouverte et des parties fixes situées à proximité. Afin de supprimer ces zones, il est obligatoire de laisser une distance de sécurité de 500mm minimum entre la partie fixe située à proximité et les parties mobiles du portail motorisé. risque solution pilier...
- Page 10 C - INSTALLATION 2.1 - ANGLE D’OUVERTURE MAXIMUM La pose des verins dépend de l’angle d’ouverture souhaité qui dépend de la distance D (distance entre l’axe du gond et la face intérieure du pilier). Cas normal • Si D<170mm distance D pilier vue de dessus Cas particuliers...
- Page 11 C - INSTALLATION Vue d’ensemble Coffret de Feu clignotant commande photocellules vérins Butée centrale obligatoire (non fournie) Butées latérales obligatoires (non fournies) Côté intérieur de la propriété Fixation de la patte de fixation pilier Fixez les vérins sur une partie rigide et renforcée du portail (par exemple l’encadrement ou la barre transversale). Pour des raisons esthétiques et techniques, il est conseillé de les fixer le plus bas possible.
- Page 12 C - INSTALLATION • Mesurer la distance D, puis reportez vous au tableau pour connaître la distance B qui vous permet de déterminer la position de la patte de fixation pilier. Le tableau indique aussi le trou dans lequel sera fixé le vérin sur la patte de fixation sur le portail. • La hauteur du centre de la patte de fixation doit être la même que le centre du montant du portail sur lequel sera fixé le vérin. pilier 23mm D (mm) B (mm) trou patte pilier angle max (°) 120° 120°...
- Page 13 C - INSTALLATION Attention! Il est très important de respecter cette étape sinon le portail risque de ne pas s’ouvrir en entier ou risque de mal se fermer! Connexion de Sens de déplacement de la tige 48mm la pile bleu marron chariot butée...
- Page 14 C - INSTALLATION Important : Les 2 marques doivent être sur le milieu de la partie rigide du portail afin que le vérin soit parfaitement horizontal. • Percer le portail de part en part en respectant les emplacements marqués ci-dessus. • F ixer la patte de fixation portail sur le portail avec des vis M8 à tête ronde carré sous tête, la longueur doit être adaptée à l’épaisseur du portail, des rondelles plates et des écrous frein M8, comme indiqué dans la figure suivante.
- Page 15 C - INSTALLATION 4 - POSE DU FEU CLIGNOTANT Le feu clignotant doit être fixé en haut du pilier sur lequel est fixé le coffret de commande et doit être visible de l’intérieur comme de l’extérieur. • Dévisser la partie supérieure du feu clignotant • Perçer deux trous dans le fond du boitier pour y faire passer les deux vis qui le fixerons dans le pilier. • Fixer la base du feu clignotant sur le pilier. • Refermer le feu en revissant la partie supérieure du feu clignotant. Effectuer le branchement du feu clignotant en repérant la couleur des fils afin de les reporter sur la carte électronique.
- Page 16 C - INSTALLATION 5 - POSE DU JEU DE PHOTOCELLULES (EN OPTION) 1 jeu de photocellules • Installez la photocellule réceptrice (RX est inscrit à l’arrière) du même côté du portail que le coffret de commande. La surface des piliers doit être parfaitement plate afin de pouvoir aligner convenablement le faisceau infrarouge des photocellules. •...
- Page 17 C - INSTALLATION 20mm Côté extérieur de la propriété 2 jeu de photocellules Dans le cadre d’une utilisation avec le portail non visible, il est obligatoire d’installer un deuxième jeu de photocellules afin d’empêcher l’ouverture du portail lorsqu’un élément (voiture, personne, …) est derrière le portail. • Les photocellules doivent être parfaitement alignées et parallèles. •...
- Page 18 C - INSTALLATION 30cm mini 60cm maxi 6 - BRANCHEMENTS • Le passage des câbles doit être conforme aux normes en vigueur (NFC 15-100). • Soit le câble est à 80cm de profondeur avec grillage de signalisation rouge, soit le câble est passé dans un fourreau.
- Page 19 C - INSTALLATION 6.1 - L’ALIMENTATION SECTEUR PROG PROG TRANS TRANS Notes importantes : • La ligne électrique utilisée doit être exclusivement réservée pour alimenter la motorisation de portail et protégée par un fusible ou disjoncteur (6A mini, 16A maxi) et d’un dispositif différentiel (30mA). Elle doit être conforme aux normes de sécurité...
- Page 20 C - INSTALLATION * vérin installé sur le battant qui s’ouvre en premier 6.3 - LE FEU CLIGNOTANT • Connecter les fils du feu clignotant au bornier comme le montre le schéma ci-dessous et rebrancher le BAT TRANS PROG bornier. • Utilisez du câble de section 2x0,5mm2 au minimum. • Respectez la polarité. 6.4 - LES PHOTOCELLULES (EN OPTION) BAT TRANS •...
- Page 21 BAT TRANS C - INSTALLATION 2 jeux de photocellules Photocellule RX1 Photocellule TX1 NO COM NC Photocellule RX2 Photocellule TX2 NO COM NC BAT TRANS 6.5 - LES ORGANES DE COMMANDE (EN OPTION) Remarque : Ces organes de commande doivent être des contacts secs normalement ouverts. bouton poussoir, sortie d'interphone.
- Page 22 D - MISE EN FONCTIONNEMENT Attention : La mise en fonctionnement et 2. RÉGLAGES RAPIDES les réglages doivent être effectués par une 2.1. AUTO-APPRENTISSAGE personne qualifiée pour intervenir sur cet équipement car les parties actives sont L’auto-apprentissage permet à la carte d’apprendre accessibles.
- Page 23 D - MISE EN FONCTIONNEMENT Afin de diagnostiquer d’éventuels problèmes, voici En phase 1, le moteur M1 la liste des codes et leur signification : n’a pas été détecté (faux : LED éteinte L3 L4 contact, problème carte : LED allumée électronique?) : LED clignotante Revoir connexions Il y a deux type de code : Erreur (E) ou Information moteur.
- Page 24 D - MISE EN FONCTIONNEMENT clignote fois pour valider nouvelle 2.2.1. PROGRAMMATION AVEC LA CARTE télécommande. nouvelle télécommande désormais Programmation d’un bouton pour la commande mémorisée (les boutons auront la même fonction OUVERTURE TOTALE : que la télécommande originale). • Appuyez 2 ou 3 fois sur PROG, la LED verte doit être allumée (uniquement la LED verte) 2.3.
- Page 25 D - MISE EN FONCTIONNEMENT Après chaque nouveau réglage de force, de vitesse et d’accélération il est nécessaire de démarrer un nouvel auto-apprentissage MENU 1 MENU 2 MENU 3 réglages simples réglages simples réglages simples PROG 3s PROG 3s PROG 3s MODE Accélération Décalage fermeture...
- Page 26 D - MISE EN FONCTIONNEMENT...
- Page 27 D - MISE EN FONCTIONNEMENT 3.1.1. MODE DE FONCTIONNEMENT automatique, la temporisation redémarre à 0. (FERMETURE AUTOMATIQUE OU SEMI- • Si l’on appuie sur une commande pendant la AUTOMATIQUE) fermeture, le portail s’arrête, se rouvre et démarre la temporisation de la fermeture automatique. Cet automatisme de portail possède 3 modes de Attention : on ne peut commander que l’ouverture fonctionnement.
- Page 28 D - MISE EN FONCTIONNEMENT Ce temps est réglable de 15 secondes à 90 • Utiliser les boutons «–» et «+» pour changer la secondes par pas de 15 secondes comme définie force et valider avec le bouton OK, toutes les dans le tableau ci-dessous (réglé à 30 secondes LED s’allument et s’éteignent pour confirmer par défaut).
- Page 29 D - MISE EN FONCTIONNEMENT Accélération – Mode photocellules Type de portail Tolérance butée – – PROG PROG PROG PROG Réglage accélération Mode photocellules Type de portail Réglage tolérance + : augmente l’accération + : augmente la tolérance – et + pour régler la valeur –...
- Page 30 D - MISE EN FONCTIONNEMENT • Si L1 est éteinte = les photocellules sont Cependant, la précision du système dépend de inactives en début d’ouverture, appuyer sur « + » beaucoup de paramètres comme la température, pour les activer, puis sur OK pour valider, toutes la qualité...
- Page 31 D - MISE EN FONCTIONNEMENT 3.3. - MENU 3 • Appuyer sur OK, le nombre de LED allumées indique alors la valeur réglée. • U tiliser les boutons « – » et « + » pour modifier cette valeur (voir tableau ci-dessous). Décalage fermeture – Temps préclignotement • Appuyer sur OK pour valider cette valeur, toutes les LED s’allument et s’éteignent pour confirmer l’opération.
- Page 32 Une installation ou une utilisation non conforme télécommande programmée, d’un clavier à code aux instructions de cette notice et entraînant un sans fil programmé ou d’un organe de commande dommage, ne pourra mettre la société Avidsen en filaire. cause. Il est impératif de lire attentivement les instructions 2.1 - TYPE DE COMMANDE...
- Page 33 E - UTILISATION Pour ouvrir le portail • Quelques secondes plus tard, le battant M1 • Actionner la commande portail. commence sa fermeture. • Le feu clignotant clignote (1 flash par seconde). • Le battant M2 atteint sa butée de fermeture. • 1 seconde plus tard, le battant M1 commence •...
- Page 34 E - UTILISATION • Si c’est le cas et que le faisceau est coupé au 2.5 - MOUVEMENT MANUEL moment où le portail doit commencer à s’ouvrir, le feu clignotant émet des doubles flash pendant 30 Attention : Lorsque les vérins sont désolidarisés secondes. On peut arrêter le flash en appuyant du portail, le portail peut se mettre en mouvement sur une commande.
- Page 35 F - MAINTENANCE ET ENTRETIEN 1 - INTERVENTION D’ENTRETIEN Les interventions d’entretien doivent être faites par l’installateur ou une personne qualifiée afin de garantir la fonctionnalité et la sécurité de l’installation. Le nombre d’interventions d’entretien et de nettoyage doit être proportionnel à la fréquence d’utilisation du portail motorisé.
- Page 36 F - MAINTENANCE ET ENTRETIEN 2.1 - HISTORIQUE ÉVÈNEMENTS ET CODES Le temps maximum D’ERREUR de fonctionnement a été atteint (un moteur L3 L4 tourne dans le vide • Lors du fonctionnement, il peut se produire et n’arrive donc pas des événements qui peuvent être soit des en butée?), verifiez dysfonctionnements de l’automatisme, soit des...
- Page 37 F - MAINTENANCE ET ENTRETIEN 2.2 - PILOTAGE MANUEL • Il est possible d’appuyer simultanément sur PROG et «+» par exemple pour ouvrir les deux battants en même temps. Il est possible de manoeuvrer les battants sans • Pour sortir, appuyer sur les boutons PROG et avoir fait une quelconque programmation, par «–»...
- Page 38 F - MAINTENANCE ET ENTRETIEN contre qui renvoient à l’interdiction de les jeter dans une poubelle ordinaire. Les désignations des métaux lourds correspondants sont les suivants Cd= cadmium, Hg= mercure, Pb= plomb. Il est possible de restituer ces piles/accus usagés auprès des déchetteries communales (centres de tri de matériaux recyclables) qui sont dans l’obligation de les récupérer.
- Page 39 1 - CARACTERISTIQUES TECHNIQUES Les caractéristiques techniques sont données à titre indicatif et cela à une température de +20°C. La société Avidsen se réserve le droit de modifier ces caractéristiques à tout moment, tout en garantissant dans tous les cas le bon fonctionnement et le type d’utilisation prévu, dans un but d’améliorer ces produits. Vérins Moteurs 24Vdc, réducteur avec engrenage, type : chariot à vis sans fin...
- Page 40 KIT MOTORISATION TÉLÉSCOPIQUE G - INFORMATIONS TECHNIQUES ET LÉGALES 15 avec 1 bouton commande portail et 1 bouton commande Nombre de boutons de piéton télécommande mémorisables Fusible dans le bornier du transformateur 1A temporisé Fusibles de protection -20°C / +60°C Température de fonctionnement IP44 Indice de protection...
- Page 41 : http://sav.avidsen.com/nos-services par négligence, chocs ou accidents. • Aucun des éléments de ce produit ne doit être Avidsen s’engage à disposer d’un stock de pièces ouvert ou réparé par des personnes étrangères à détachées sur ce produit pendant la période de la société...
- Page 42 Avidsen 19 avenue Marcel Dassault - ZAC des Deux Lions 37200 Tours - France...
