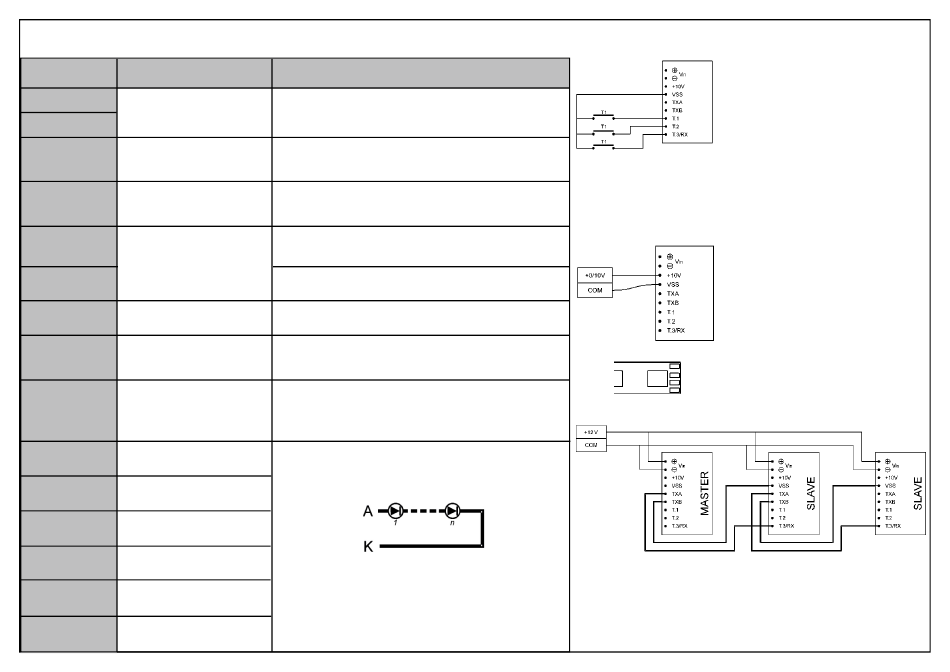

Beschrijving klemmen
Symbool
Functie
+VIN
Ingang spanning voeding
-VIN
+10V
Ingang 0/10V
Gemeenschappelijke ingang
VSS
signalen
TXA
Zender voor synchronisatie
apparaten
TXB
T1 Knop 1
Knop 2
T2
T3 Knop 3 / Seriële ingang van de
synchronisatie
+CH1 (RA+) Kleur anode Rood
-CH1 (RK-) Kleur kathode Rood
+CH2
(GA+) Kleur anode Groen
(GK-) Kleur kathode Groen
-CH2
+CH3
(BA+) Kleur anode Blauw
-CH3
(BK-) Kleur kathode Blauw
Opmerkingen
12V ( -VIN is intern aangesloten op VSS)
Het apparaat herkent automatisch het type signaal dat wordt
aangesloten
Gemeenschappelijk voor toetsen, signalen 0/10V en ingang
synchronisatie
Sluit aan op T3 van de volgende kaart
Sluit aan op VSS van de volgende kaart
ON/OFF apparaat, cycli en memorisering
Cyclus van 15 sec voor het selecteren van de kleur |
ontsteken van de kleur wit
Selectie van de duur van de cyclus
Max 6 LEDS per kanaal @24V
10
Bediening m.b.v. toetsen
Toets 1: ON/OFF, kleurencyclus en
Toets 2: cyclus kleurselectie
Toets 3: selectie van de duur van de
Bediening door middel van ingang 0/10V
Van 0 tot 1,2V: uitgangen afgesloten
Van 1,2V tot 9,8V: cyclus automatische
kleurvariatie, van 15 sec tot 15 min voor
elke cyclus
Van 9,8V tot 10V: blokkering cyclus op
de laatst getoonde kleur
Max 2 Art. M253-M829
Serie-aansluiting voor synchronisatie
Alleen het eerste apparaat van de serie heeft een controle ingang (in het
voorbeeld is dit 0/10V, maar het zouden ook het toetsenboord of de
radiobesturing kunnen zijn). De andere apparaten worden op het eerste
apparaat gesynchroniseerd. Aangezien het synchronisatiesignaal door
elk apparaat wordt gegenereerd bestaan er in theorie geen grenzen aan
het aantal apparaten dat kan worden aangesloten.
memorisatie kleuren of cyclustijd
cyclus
