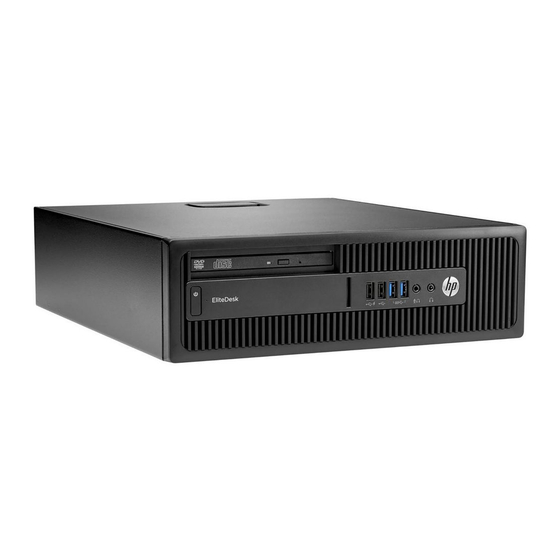

HP EliteDesk 705 G1 Guide De Référence Du Matériel
Faible encombrement
Masquer les pouces
Voir aussi pour EliteDesk 705 G1:
- Guide de référence (37 pages) ,
- Guide de référence du matériel (55 pages)
Publicité
Liens rapides
Publicité
Manuels Connexes pour HP EliteDesk 705 G1
Sommaire des Matières pour HP EliteDesk 705 G1
- Page 1 Guide de référence du matériel HP EliteDesk 705 G1 Faible encombrement...
- Page 2 Contrat de Licence de Les informations contenues dans le présent Toutes les fonctionnalités ne sont pas l'Utilisateur Final (CLUF) HP. Si vous êtes document peuvent faire l'objet de disponibles dans toutes les éditions de en désaccord avec les termes de ce modifications sans préavis.
- Page 3 À propos de ce livre Ce guide fournit des informations basiques relatives à la mise à jour du PC professionnel HP EliteDesk. AVERTISSEMENT ! Le non-respect de ces instructions expose l’utilisateur à des risques potentiellement très graves. ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu’il contient.
- Page 4 À propos de ce livre...
- Page 5 Retrait et réinstallation d'un disque dur 3,5" ..............33 Retrait d'un disque dur 2,5" ....................36 Installation d'un disque dur 2,5" ..................38 Installation d’un verrou de sécurité ..................... 41 Verrou de câble ......................... 41 Cadenas ..........................42 verrou de sécurité HP Business PC .................. 42...
- Page 6 Sécurité du panneau avant ....................46 Annexe A Remplacement de la batterie ......................48 Annexe B Décharges électrostatiques ....................... 51 Prévention des décharges électrostatiques ..................51 Méthodes de mise à la terre ....................... 51 Annexe C Instructions d'utilisation, d'entretien courant et de préparation au transport ........52 Instructions d'utilisation et d'entretien courant de l'ordinateur ............
- Page 7 Caractéristiques du produit Caractéristiques de configuration standard Les caractéristiques peuvent varier en fonction du modèle. Pour obtenir de l'assistance et en savoir plus sur le matériel et les logiciels installés sur votre modèle d'ordinateur, exécutez l'utilitaire HP Support Assistant. REMARQUE : Ce modèle d'ordinateur peut être installé...
- Page 8 Composants du panneau avant La configuration des unités peut être différente selon le modèle. Certains modèles sont munis d’un cache protecteur qui recouvre un ou plusieurs compartiments d’unité. Lecteur optique fin (en option) Connecteur de casque Port USB 2.0 - chargement (noir) Bouton d’alimentation double état Port USB 2.0 (noir) Voyant d’activité...
- Page 9 Connexion du cordon d’alimentation REMARQUE : Un deuxième port série et un port parallèle sont disponibles en option auprès de HP. Lorsqu’un périphérique est branché au connecteur d’entrée audio bleu, une boîte de dialogue s’ouvre, vous demandant si vous souhaitez utiliser le connecteur pour un périphérique d’entrée ou pour un microphone. Vous pouvez reconfigurer le connecteur à...
- Page 10 N° Connecteur Support SD/HC/XC/UHS-I/II Secure Digital (SD) SDHC (Secure Digital Carte mémoire ● ● ● High Capacity) Secure Digital Secure Digital UHS-II ● Extended Capacity (SDXC) Voyant d’activité du lecteur de cartes multimédia MS PRO/MS PRO Duo Memory Stick (MS) Memory Stick Memory Stick ●...
- Page 11 Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.
- Page 12 Retrait du panneau d'accès à l'ordinateur Pour accéder aux composants internes, vous devez enlever le panneau d’accès : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.
- Page 13 Remise en place du panneau d'accès à l'ordinateur Faites glisser l’onglet situé à l’avant du panneau d’accès sous l’onglet situé à l’avant du châssis (1), puis appuyez l’arrière du panneau d’accès dans l’appareil jusqu’à ce qu’il s’emboîte (2). Remise en place du panneau d'accès à l'ordinateur...
- Page 14 Retrait du panneau avant Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
- Page 15 (4). REMARQUE : Une fois le cache protecteur de lecteur optique fin retiré et un lecteur de disque fin installé, vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur. Retrait des caches protecteurs...
- Page 16 Conversion du mode Bureau en mode Tour L’ordinateur compact peut être positionné comme une tour à l’aide d’un socle pour tour en option que vous pouvez acheter auprès de HP. Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur.
- Page 17 Positionnez l’ordinateur de façon à ce que le côté droit soit orienté vers le bas et placez l’ordinateur sur le socle en option. REMARQUE : Pour stabiliser l’ordinateur en orientation tour, HP vous recommande d’utiliser un socle en option. Reconnectez le cordon d’alimentation et tous les périphériques externes, puis mettez l’ordinateur sous tension.
- Page 18 Connecteur de la carte mère Étiquette de carte mère Couleur Composant PCI Express x1 X1PCIEXP2 noir Carte d'extension PCI Express x1 X1PCIEXP1 noir Carte d'extension PCI Express x16 X16PCIEXP noir Carte d'extension Port parallèle noir Port parallèle en option Port série COMB noir Deuxième port série en option...
- Page 19 Installation de mémoire supplémentaire L'ordinateur est fourni avec des modules DIMM (dual inline memory modules) de SDRAM (synchronous dynamic random access memory) DDR3 (double data rate 3). DIMM Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard.
- Page 20 Équipement des supports DIMM La carte mère est équipée de quatre supports DIMM, deux par canal. Ceux-ci sont identifiés DIMM1, DIMM2, DIMM3 et DIMM4. Les sockets DIMM1 et DIMM2 fonctionnent sur le canal mémoire B. Les sockets DIMM3 et DIMM4 fonctionnent sur le canal mémoire A. Le système fonctionnera automatiquement en mode canal unique, en mode double canal ou en mode flexible.
- Page 21 Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
- Page 22 Remplacer le panneau d'accès. Si l’ordinateur était sur un socle, replacez-le sur ce dernier. Rebranchez le cordon d'alimentation et mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès. L'ordinateur devrait automatiquement détecter la mémoire supplémentaire la prochaine fois où vous l'allumerez.
- Page 23 Retrait ou installation d'une carte d'extension L’ordinateur possède deux connecteurs d’extension PCI Express x1, un connecteur d’extension PCI Express x16 et un connecteur d’extension PCI Express x16 rétrogradé en connecteur x4. REMARQUE : Les supports pour cartes PCI Express sont uniquement compatibles avec les cartes de petit format.
- Page 24 Avant d'installer une carte d'extension, retirez le cache de carte d'extension ou la carte d'extension existante. REMARQUE : Avant de retirer une carte d’extension déjà installée, débranchez tous les câbles qui y sont rattachés. Si vous installez une carte d'extension dans un connecteur libre, vous devez ôter le cache obturateur correspondant à...
- Page 25 Si vous retirez une carte PCI Express x16, éloignez le bras de rétention situé à l'arrière du support d'extension de la carte et faites délicatement basculer la carte jusqu'à ce qu'elle sorte de son support. Tirez la carte d’extension hors du support à la verticale, puis retirez-la complètement du châssis.
- Page 26 Pour installer une nouvelle carte d’extension, tenez-la à la verticale du connecteur de la carte mère, puis déplacez-la vers l’arrière du châssis (1) de manière à aligner son support sur le connecteur prévu à l’arrière du châssis. Appuyez sur la carte pour l’insérer dans son connecteur sur la carte mère (2).
- Page 27 Emplacement des lecteurs Compartiment pour lecteur optique fin Compartiment de disque dur interne 3,5 pouces Baie de lecteur 3.5 pouces pour les lecteurs en option (lecteur de cartes multimédia illustré) Compartiment pour disque dur interne 2,5" REMARQUE : La configuration du lecteur sur votre ordinateur peut être différente de la configuration affichée ci-dessus.
- Page 28 Vous devez installer des vis de guidage pour garantir le bon alignement et l’emboîtement de ● l’unité dans la cage d’unité. HP fournit quatre vis de guidage standard 6-32 supplémentaires, situées au-dessus du compartiment. Les vis de guidage standard 6-32 sont destinées au lecteur de carte multimédia ou à...
- Page 29 ATTENTION : Pour éviter toute perte de travail et endommagement de l'ordinateur ou de l'unité : Si vous insérez ou retirez une unité, arrêtez le système d'exploitation correctement, mettez l'ordinateur hors tension et débranchez le cordon d'alimentation. Ne retirez jamais une unité pendant que l'ordinateur est sous tension ou en mode Veille.
- Page 30 Retrait d'une unité 3,5" ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
- Page 31 Débranchez les câbles de l’arrière de l’unité ou, si vous retirez un lecteur de cartes multimédia, déconnectez le câble USB de la carte mère comme indiqué sur les illustrations suivantes. Poussez le levier de dégagement situé à l'arrière de l'unité vers l'intérieur (1), puis faites glisser l'unité...
- Page 32 Installez des vis de guidage 6-32 dans les trous situés de chaque côté du lecteur. REMARQUE : HP fournit quatre vis de guidage 6-32 supplémentaires, situées au-dessus de la cage de l'unité. Reportez-vous à la section Installation et retrait d'unités à la page 22 pour une illustration de l’emplacement des vis de guidage supplémentaires.
- Page 33 Faites pivoter la cage de l'unité en position verticale. En veillant à aligner les têtes de vis sur les rainures de guidage, faites glisser l'unité dans son compartiment jusqu'à son enclenchement. Installation et retrait d'unités...
- Page 34 Si vous installez un lecteur de carte multimédia USB 3.0, vous devez utiliser un adaptateur USB 3.0 à USB 2.0 (1) et connecter le câble de l'adaptateur du lecteur de carte multimédia au connecteur USB 2.0 de la carte mère (libellé MEDIA) (2). REMARQUE : Reportez-vous à...
- Page 35 Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès. Installation et retrait d'unités...
- Page 36 Retrait d’un lecteur optique fin ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
- Page 37 Installation d'un lecteur optique fin Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
- Page 38 Remettez le panneau avant en place si vous l'aviez retiré. REMARQUE : Vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur optique. Vous devez installer l'habillage avant de remettre le panneau avant en place.
- Page 39 Retrait et réinstallation d'un disque dur 3,5" REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
- Page 40 Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1). Tout en maintenant le levier vers l'extérieur, faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis soulevez-le et sortez-le du compartiment (2). Pour installer un disque dur de 3,5 pouces, vous devez retirer les quatre vis de guidage d’isolation argentées et bleues de l’ancien disque dur et les installer sur le nouveau disque dur.
- Page 41 Alignez les vis de guidage avec les fentes de la cage de lecteur du châssis, poussez le disque dur pour qu'il entre dans le compartiment, puis faites-le glisser vers l'avant jusqu'à ce qu'il arrête de glisser et s'emboîte. Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Le câble de données du disque dur principal doit être raccordé...
- Page 42 Retrait d'un disque dur 2,5" Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
- Page 43 Débranchez le câble d’alimentation (1) et le câble de données (2) de l’arrière du disque dur. Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1), faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis tirez-le vers le bas et sortez-le du compartiment (2).
- Page 44 Installation d'un disque dur 2,5" Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
- Page 45 Faites pivoter la cage de l'unité en position verticale. Alignez les vis de guidage du lecteur avec les connecteurs J situés sur les côtés du compartiment. Poussez le disque vers le haut dans le compartiment, puis faites-le glisser vers l'avant jusqu'à ce qu'il s'emboîte. Installation et retrait d'unités...
- Page 46 Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Si le disque dur 2,5" est le disque principal, raccordez connectez son câble de données au connecteur SATA0 bleu foncé de la carte mère. S'il s'agit d'un disque secondaire, connectez le câble de données à...
- Page 47 Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès. Installation d’un verrou de sécurité Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l’ordinateur contre le vol.
- Page 48 Cadenas verrou de sécurité HP Business PC Attachez le câble de sécurité en entourant un objet fixe. Chapitre 2 Mises à niveau du matériel...
- Page 49 Insérez le câble antivol dans la fente pour câble antivol située à l'arrière du moniteur, puis fixez le verrou sur le moniteur en insérant la clé dans la serrure située à l'arrière du verrou et en tournant la clé de 90 degrés. Insérez le câble de sécurité...
- Page 50 Utilisez le support de montage fourni dans le kit pour sécuriser d'autres unités périphériques en introduisant le câble du périphérique dans le centre du support (1) et en insérant le câble de sécurité dans l'un des deux trous du support de montage (2). Utilisez le trou du support de montage sécurisant le mieux le câble de l'unité...
- Page 51 Vissez le verrou au châssis dans le trou de la vis à ailettes à l'aide de la vis fournie. Insérez le côté prise du câble de sécurité dans le verrou (1) et poussez le bouton (2) pour engager le verrou. Utilisez la clé fournie pour désengager le verrou. Installation d’un verrou de sécurité...
- Page 52 Une fois toutes les étapes effectuées, l'ensemble des périphériques de votre station de travail sera sécurisé. Sécurité du panneau avant Le cache avant peut s’enclencher à l’aide d’une vis de sécurité fournie par HP. Pour installer la vis de sécurité : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.
- Page 53 Retirez l'une des cinq vis standard 6-32 de couleur argent situées au-dessus de la cage de l'unité. Installez la vis de sécurité au milieu de la languette de dégagement du panneau avant pour fixer le panneau avant. Remplacer le panneau d'accès. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.
- Page 54 Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau. Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit. ATTENTION : Avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de l'ordinateur.
- Page 55 En fonction du type de pile et de support équipant la carte mère, procédez comme suit : Type 1 Retirez la pile de son support. Faites glisser la pile de rechange dans l’emplacement, le pôle positif tourné vers le haut. Le support maintient la pile en place automatiquement.
- Page 56 Insérez la nouvelle pile et remettez la griffe en place. REMARQUE : Une fois la nouvelle pile en place, effectuez les opérations suivantes pour terminer la procédure. Remettez en place le panneau d’accès de l’ordinateur. Branchez l’ordinateur et démarrez-le. Réglez à nouveau la date et l’heure, les mots de passe et tous les paramètres spéciaux à l’aide de l’utilitaire Computer Setup.
- Page 57 Utilisez un kit de réparation équipé d’un tapis antistatique. ● Si vous ne disposez d’aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou fournisseur de services agréé HP. REMARQUE : Pour plus d’informations sur l’électricité statique, adressez-vous à votre revendeur ou fournisseur de services agréé...
- Page 58 Instructions d'utilisation, d'entretien courant et de préparation au transport Instructions d'utilisation et d'entretien courant de l'ordinateur Les instructions suivantes doivent être suivies pour installer et entretenir convenablement l’ordinateur et son moniteur : Protégez l’ordinateur de l’humidité, des rayons du soleil et des températures extrêmes. ●...
- Page 59 Sécurité Si un objet ou un liquide pénètre dans l’unité, débranchez immédiatement l’ordinateur et faites-le contrôler par un fournisseur de services agréé HP. Préparation au transport Pour préparer l’ordinateur en vue de son transport, suivez les recommandations suivantes : Sauvegardez les fichiers du disque dur sur un périphérique de stockage externe.
- Page 60 11 caractéristiques 3 conversion en tour 10 lecteur optique sécurité installation 31 verrou de sécurité décharge électrostatique, précautions 53 HP Business PC 42 prévention des dommages 51 retrait 30 sécurité du Voir DIMM. Modules de mémoire lecteurs panneau avant 46 directives d'installation 5 branchements par câble 22...
