Guide de référence du matériel

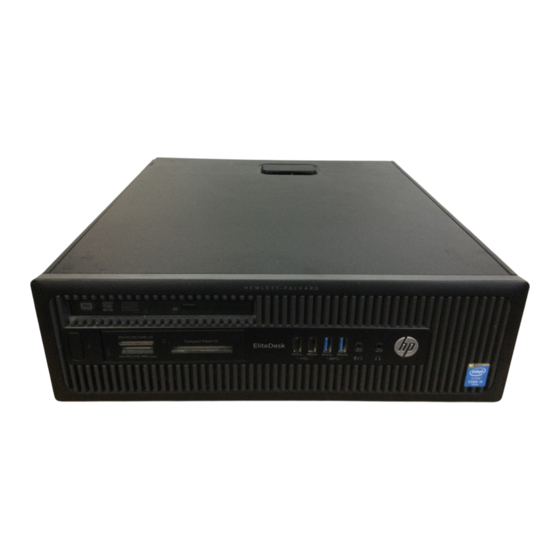

HP EliteDesk 700 G1 Faible encombrement

Publicité

Table des Matières
loading

Manuels Connexes pour HP EliteDesk 700 G1

Sommaire des Matières pour HP EliteDesk 700 G1

  • Page 1 Guide de référence du matériel HP EliteDesk 700 G1 Faible encombrement...
  • Page 2 Contrat de Licence de Les informations contenues dans le présent Toutes les fonctionnalités ne sont pas l'Utilisateur Final (CLUF) HP. Si vous êtes document peuvent faire l'objet de disponibles dans toutes les éditions de en désaccord avec les termes de ce modifications sans préavis.

  • Page 3: À Propos De Ce Livre

    À propos de ce livre Ce guide fournit des informations basiques relatives à la mise à jour du PC professionnel HP EliteDesk. AVERTISSEMENT ! Le non-respect de ces instructions expose l’utilisateur à des risques potentiellement très graves. ATTENTION : Le non-respect de ces instructions présente des risques, tant pour le matériel que pour les informations qu’il contient.
  • Page 4 À propos de ce livre...

  • Page 5: Table Des Matières

    Sommaire 1 Caractéristiques du produit ..........................1 Caractéristiques de configuration standard ..................1 Composants du panneau avant ......................2 Composants du panneau arrière ......................3 Composants du lecteur de carte multimédia ..................4 Emplacement du numéro de série ....................... 5 2 Mises à...
  • Page 6 Installation d’un verrou de sécurité ..................... 43 Verrou de câble ......................... 43 Cadenas ..........................44 verrou de sécurité HP Business PC .................. 44 Sécurité du panneau avant ....................48 Annexe A Remplacement de la batterie ......................50 Annexe B Décharges électrostatiques ....................... 53 Prévention des décharges électrostatiques ..................

  • Page 7: Caractéristiques Du Produit

    Caractéristiques du produit Caractéristiques de configuration standard Ses caractéristiques peuvent varier en fonction du modèle. Pour obtenir une liste complète du matériel et des logiciels installés sur l'ordinateur, exécutez l'utilitaire de diagnostic (uniquement fourni sur certains modèles d'ordinateurs). REMARQUE : Ce modèle d'ordinateur peut être installé...

  • Page 8: Composants Du Panneau Avant

    Composants du panneau avant La configuration des unités peut être différente selon le modèle. Certains modèles sont munis d’un cache protecteur qui recouvre un ou plusieurs compartiments d’unité. Lecteur optique fin (en option) Connecteur de casque Ports USB 2.0 (noir) Bouton d’alimentation double état Ports USB 3.0 (bleu) Voyant d’activité...

  • Page 9: Composants Du Panneau Arrière

    Connexion du cordon d’alimentation REMARQUE : Un deuxième port série et un port parallèle sont disponibles en option auprès de HP. Lorsqu’un périphérique est branché au connecteur d’entrée audio bleu, une boîte de dialogue s’ouvre, vous demandant si vous souhaitez utiliser le connecteur pour un périphérique d’entrée ou pour un microphone. Vous pouvez reconfigurer le connecteur à...

  • Page 10: Composants Du Lecteur De Carte Multimédia

    Composants du lecteur de carte multimédia Le lecteur de cartes multimédia est un périphérique en option disponible sur certains modèles uniquement. Reportez-vous à l’illustration et au tableau suivants pour identifier les composants du lecteur de cartes multimédia. N° Connecteur Support SD/HC/XC/UHS-I/II Secure Digital (SD) SDHC (Secure Digital...

  • Page 11: Emplacement Du Numéro De Série

    Emplacement du numéro de série Chaque ordinateur possède un numéro de série unique et un identifiant de produit situés sur son châssis externe. Ayez toujours ces numéros à portée de main lorsque vous contactez le service clientèle. Emplacement du numéro de série...

  • Page 12: Mises À Niveau Du Matériel

    Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.
  • Page 13 ATTENTION : L’électricité statique peut endommager les composants électriques de l’ordinateur ou de l’équipement en option. Il est conseillé de toucher un objet métallique relié à la terre avant de commencer l'installation. Consultez Décharges électrostatiques à la page 53 pour plus d'informations.

  • Page 14: Retrait Du Panneau D'accès À L'ordinateur

    Retrait du panneau d'accès à l'ordinateur Pour accéder aux composants internes, vous devez enlever le panneau d’accès : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension.

  • Page 15: Remise En Place Du Panneau D'accès À L'ordinateur

    Remise en place du panneau d'accès à l'ordinateur Faites glisser l’onglet situé à l’avant du panneau d’accès sous l’onglet situé à l’avant du châssis (1), puis appuyez l’arrière du panneau d’accès dans l’appareil jusqu’à ce qu’il s’emboîte (2). Remise en place du panneau d'accès à l'ordinateur...

  • Page 16: Retrait Du Panneau Avant

    Retrait du panneau avant Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.

  • Page 17: Retrait Des Caches Protecteurs

    (4). REMARQUE : Une fois le cache protecteur de lecteur optique fin retiré et un lecteur de disque fin installé, vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur. Retrait des caches protecteurs...

  • Page 18: Remise En Place Du Panneau Avant

    Remise en place du panneau avant Insérez les quatre crochets en bas du panneau dans les trous rectangulaires du châssis (1), puis faites pivoter le haut du panneau dans le châssis (2) jusqu’à ce qu’il s’emboîte. Chapitre 2 Mises à niveau du matériel...

  • Page 19: Conversion Du Mode Bureau En Mode Tour

    Positionnez l’ordinateur de façon à ce que le côté droit soit orienté vers le bas et placez l’ordinateur sur le socle en option. REMARQUE : Pour stabiliser l’ordinateur en orientation tour, HP vous recommande d’utiliser un socle en option. Reconnectez le cordon d’alimentation et tous les périphériques externes, puis mettez l’ordinateur sous tension.
  • Page 20 Connecteur de la carte mère Étiquette de carte mère Couleur Composant PCI Express x16 rétrogradé X4PCIEXP blanc Carte d'extension en x4 PCI Express x1 X1PCIEXP2 noir Carte d'extension PCI Express x1 X1PCIEXP1 noir Carte d'extension PCI Express x16 X16PCIEXP noir Carte d'extension Port parallèle noir...
  • Page 21 Connecteur de la carte mère Étiquette de carte mère Couleur Composant SATA 3.0 SATA2 bleu clair Tout périphérique SATA autre que le disque dur principal USB 2.0 MEDIA noir Périphérique USB 2.0, tel qu'un lecteur de carte multimédia USB 2.0 Connecteurs de la carte mère...

  • Page 22: Installation De Mémoire Supplémentaire

    Installation de mémoire supplémentaire L'ordinateur est fourni avec des modules DIMM (dual inline memory modules) de SDRAM (synchronous dynamic random access memory) DDR3 (double data rate 3). DIMM Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard.

  • Page 23: Équipement Des Supports Dimm

    Équipement des supports DIMM La carte mère est équipée de quatre supports DIMM, deux par canal. Ceux-ci sont identifiés DIMM1, DIMM2, DIMM3 et DIMM4. Les sockets DIMM1 et DIMM2 fonctionnent sur le canal mémoire B. Les sockets DIMM3 et DIMM4 fonctionnent sur le canal mémoire A. Le système fonctionnera automatiquement en mode canal unique, en mode double canal ou en mode flexible.
  • Page 24 Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque via le système d'exploitation, puis mettez les périphériques externes hors tension. Débranchez le cordon d'alimentation de la prise électrique, puis débranchez tout périphérique externe.
  • Page 25 Répétez les étapes 7 et 8 pour installer les modules supplémentaires. Remplacer le panneau d'accès. Si l’ordinateur était sur un socle, replacez-le sur ce dernier. Rebranchez le cordon d'alimentation et mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès. L'ordinateur devrait automatiquement détecter la mémoire supplémentaire la prochaine fois où...

  • Page 26: Retrait Ou Installation D'une Carte D'extension

    Retrait ou installation d'une carte d'extension L’ordinateur possède deux connecteurs d’extension PCI Express x1, un connecteur d’extension PCI Express x16 et un connecteur d’extension PCI Express x16 rétrogradé en connecteur x4. REMARQUE : Les supports pour cartes PCI Express sont uniquement compatibles avec les cartes de petit format.
  • Page 27 Dégagez le loquet de maintien du cache des connecteurs en soulevant la languette verte et en faisant pivoter le dispositif en position ouverte. Avant d'installer une carte d'extension, retirez le cache de carte d'extension ou la carte d'extension existante. REMARQUE : Avant de retirer une carte d’extension déjà...
  • Page 28 Si vous retirez une carte PCI Express x1, tenez-la à chaque extrémité et faites-la délicatement basculer jusqu'à ce que les connecteurs sortent du support. Tirez la carte d’extension hors du support à la verticale (1), puis retirez-la complètement du châssis (2). Veillez à...
  • Page 29 Si vous n'installez pas de nouvelle carte, installez un cache de carte d'extension pour fermer le connecteur ouvert. ATTENTION : Après avoir retiré une carte d'extension, vous devez la remplacer par une nouvelle carte ou par un cache pour permettre le refroidissement des composants internes pendant leur fonctionnement.

  • Page 30: Emplacement Des Lecteurs

    Remettez en place le panneau d’accès de l’ordinateur. Si l’ordinateur était sur un socle, replacez-le sur ce dernier. Rebranchez le cordon d'alimentation et mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès. Reconfigurez l’ordinateur si nécessaire.

  • Page 31: Installation Et Retrait D'unités

    Vous devez installer des vis de guidage pour garantir le bon alignement et l’emboîtement de ● l’unité dans la cage d’unité. HP fournit quatre vis de guidage standard 6-32 supplémentaires, situées au-dessus du compartiment. Les vis de guidage standard 6-32 sont destinées au lecteur de carte multimédia ou à...
  • Page 32 ATTENTION : Pour éviter toute perte de travail et endommagement de l'ordinateur ou de l'unité : Si vous insérez ou retirez une unité, arrêtez le système d'exploitation correctement, mettez l'ordinateur hors tension et débranchez le cordon d'alimentation. Ne retirez jamais une unité pendant que l'ordinateur est sous tension ou en mode Veille.

  • Page 33: Retrait D'une Unité 3,5

    Retrait d'une unité 3,5" ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
  • Page 34 Débranchez les câbles de l’arrière de l’unité ou, si vous retirez un lecteur de cartes multimédia, déconnectez le câble USB de la carte mère comme indiqué sur les illustrations suivantes. Poussez le levier de dégagement situé à l'arrière de l'unité vers l'intérieur (1), puis faites glisser l'unité...

  • Page 35: Installation D'une Unité 3,5

    Installez des vis de guidage 6-32 dans les trous situés de chaque côté du lecteur. REMARQUE : HP fournit quatre vis de guidage 6-32 supplémentaires, situées au-dessus de la cage de l'unité. Reportez-vous à la section Installation et retrait d'unités à la page 25 pour une illustration de l’emplacement des vis de guidage supplémentaires.
  • Page 36 Faites pivoter la cage de l'unité en position verticale. En veillant à aligner les têtes de vis sur les rainures de guidage, faites glisser l'unité dans son compartiment jusqu'à son enclenchement. Chapitre 2 Mises à niveau du matériel...
  • Page 37 Si vous installez un lecteur de carte multimédia 3.0, connectez son câble USB au connecteur USB 3.0 de la carte mère (libellé MEDIA3.0). REMARQUE : Reportez-vous à Connecteurs de la carte mère à la page 13 pour obtenir une illustration des connecteurs de lecteurs de la carte mère. En le faisant pivoter, abaissez le compartiment d’unité...

  • Page 38: Retrait D'un Lecteur Optique Fin

    Retrait d’un lecteur optique fin ATTENTION : Avant de retirer une unité de l'ordinateur, veillez à ce qu'elle ne contienne pas de support amovible. Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.

  • Page 39: Installation D'un Lecteur Optique Fin

    Installation d'un lecteur optique fin Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d’arrêt du système d’exploitation, puis mettez l’ordinateur et les périphériques externes hors tension.
  • Page 40 Remettez le panneau avant en place si vous l'aviez retiré. REMARQUE : Vous pouvez installer un habillage (disponible en option auprès de HP) pour recouvrir l'avant du lecteur optique. Vous devez installer l'habillage avant de remettre le panneau avant en place.

  • Page 41: Retrait Et Réinstallation D'un Disque Dur 3,5

    Retrait et réinstallation d'un disque dur 3,5" REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
  • Page 42 Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1). Tout en maintenant le levier vers l'extérieur, faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis soulevez-le et sortez-le du compartiment (2). Pour installer un disque dur, vous devez retirer les quatre vis de guidage d’isolation argentées et bleues de l’ancien disque dur et les installer sur le nouveau disque dur.
  • Page 43 Alignez les vis de guidage avec les fentes de la cage de lecteur du châssis, poussez le disque dur pour qu'il entre dans le compartiment, puis faites-le glisser vers l'avant jusqu'à ce qu'il arrête de glisser et s'emboîte. Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Le câble de données du disque dur principal doit être raccordé...

  • Page 44: Retrait D'un Disque Dur 2,5

    Retrait d'un disque dur 2,5" Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Exécutez la procédure d'arrêt du système d'exploitation, puis mettez l'ordinateur et les périphériques externes hors tension.
  • Page 45 Débranchez le câble d’alimentation (1) et le câble de données (2) de l’arrière du disque dur. Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1), faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis tirez-le vers le bas et sortez-le du compartiment (2).

  • Page 46: Installation D'un Disque Dur 2,5

    REMARQUE : Vous pouvez vous procurer des vis de guidage d'isolation métriques M3 auprès de HP. Lorsque vous remplacez un disque, retirez les quatre vis M3 du disque que vous remplacez et utilisez-les pour fixer le nouveau disque.
  • Page 47 Faites pivoter la cage de l'unité en position verticale. Alignez les vis de guidage du lecteur avec les connecteurs J situés sur les côtés du compartiment. Poussez le disque vers le haut dans le compartiment, puis faites-le glisser vers l'avant jusqu'à ce qu'il s'emboîte. Installation et retrait d'unités...
  • Page 48 Connectez le cordon d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Si le disque dur 2,5" est le disque principal, raccordez connectez son câble de données au connecteur SATA0 bleu foncé de la carte mère. S'il s'agit d'un disque secondaire, connectez le câble de données à...

  • Page 49: Installation D'un Verrou De Sécurité

    Reconnectez le cordon d'alimentation et tous les périphériques externes, puis mettez l'ordinateur sous tension. Verrouillez tout périphérique de sécurité que vous avez désengagé lors du retrait du panneau d'accès. Installation d’un verrou de sécurité Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l’ordinateur contre le vol.

  • Page 50: Cadenas

    Cadenas verrou de sécurité HP Business PC Attachez le câble de sécurité en entourant un objet fixe. Chapitre 2 Mises à niveau du matériel...
  • Page 51 Insérez le câble antivol dans la fente pour câble antivol située à l'arrière du moniteur, puis fixez le verrou sur le moniteur en insérant la clé dans la serrure située à l'arrière du verrou et en tournant la clé de 90 degrés. Insérez le câble de sécurité...
  • Page 52 Utilisez le support de montage fourni dans le kit pour sécuriser d'autres unités périphériques en introduisant le câble du périphérique dans le centre du support (1) et en insérant le câble de sécurité dans l'un des deux trous du support de montage (2). Utilisez le trou du support de montage sécurisant le mieux le câble de l'unité...
  • Page 53 Vissez le verrou au châssis dans le trou de la vis à ailettes à l'aide de la vis fournie. Insérez le côté prise du câble de sécurité dans le verrou (1) et poussez le bouton (2) pour engager le verrou. Utilisez la clé fournie pour désengager le verrou. Installation d’un verrou de sécurité...

  • Page 54: Sécurité Du Panneau Avant

    Une fois l'opération terminée, tous les périphériques dans votre station de travail sont sécurisés. Sécurité du panneau avant Le cache avant peut s’enclencher à l’aide d’une vis de sécurité fournie par HP. Pour installer la vis de sécurité : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.
  • Page 55 Retirez l'une des cinq vis standard 6-32 de couleur argent situées au-dessus de la cage de l'unité. Installez la vis de sécurité au milieu de la languette de dégagement du panneau avant pour fixer le panneau avant. Remplacer le panneau d'accès. Si l’ordinateur était sur un socle, replacez-le sur ce dernier.

  • Page 56: Annexe A Remplacement De La Batterie

    Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau. Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit. ATTENTION : Avant de remplacer la pile, veillez à sauvegarder les paramètres CMOS de l'ordinateur.
  • Page 57 Retirez le panneau d’accès de l’ordinateur. Repérez la pile et son support sur la carte mère. REMARQUE : Sur certains modèles d’ordinateur, il peut s’avérer nécessaire de retirer un composant interne pour accéder à la pile. En fonction du type de pile et de support équipant la carte mère, procédez comme suit : Type 1 Retirez la pile de son support.
  • Page 58 Repoussez la griffe (1) qui maintient la pile en place et retirez la pile de son support (2). Insérez la nouvelle pile et remettez la griffe en place. REMARQUE : Une fois la nouvelle pile en place, effectuez les opérations suivantes pour terminer la procédure.

  • Page 59: Annexe B Décharges Électrostatiques

    Utilisez un kit de réparation équipé d’un tapis antistatique. ● Si vous ne disposez d’aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou fournisseur de services agréé HP. REMARQUE : Pour plus d’informations sur l’électricité statique, adressez-vous à votre revendeur ou fournisseur de services agréé...

  • Page 60: Annexe C Instructions D'utilisation, D'entretien Courant Et De Préparation Au Transport

    Instructions d'utilisation, d'entretien courant et de préparation au transport Instructions d'utilisation et d'entretien courant de l'ordinateur Les instructions suivantes doivent être suivies pour installer et entretenir convenablement l’ordinateur et son moniteur : Protégez l’ordinateur de l’humidité, des rayons du soleil et des températures extrêmes. ●...

  • Page 61: Précautions Relatives Au Lecteur Optique

    Sécurité Si un objet ou un liquide pénètre dans l’unité, débranchez immédiatement l’ordinateur et faites-le contrôler par un fournisseur de services agréé HP. Préparation au transport Pour préparer l’ordinateur en vue de son transport, suivez les recommandations suivantes : Sauvegardez les fichiers du disque dur sur des disques PD, des cartouches de bande, des CD ou des lecteurs flash USB.

  • Page 62: Index

    25 2,5 pouces 38 installation 25 sécurité retrait d'un modèle verrou de sécurité 3,5 pouces 35 HP Business PC 44 numéro de série, emplacement 5 sécurité du panneau avant 48 emplacements panneau avant disques durs 24 de sécurité 48 unité...
  • Page 63 HP Business PC 44 Index...
