Guide de référence du matériel

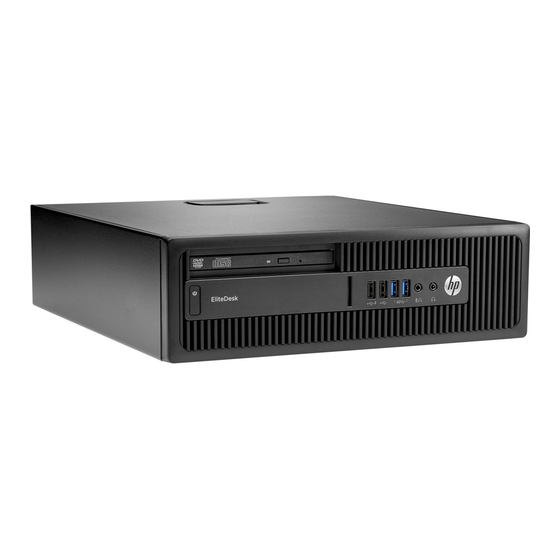

PC professionnel HP EliteDesk 705 G3 à faible
encombrement

Publicité

Table des Matières
loading

Manuels Connexes pour HP EliteDesk 705 G3

Sommaire des Matières pour HP EliteDesk 705 G3

  • Page 1 Guide de référence du matériel PC professionnel HP EliteDesk 705 G3 à faible encombrement...
  • Page 2 être lié par les termes du présent dans d'autres pays. Contrat de Licence de l'Utilisateur Final (CLUF) HP. Si vous êtes en désaccord avec les Les informations contenues dans le présent termes de ce contrat, votre seul recours document peuvent faire l'objet de consiste à...
  • Page 3 À propos de ce livre Ce guide fournit des informations basiques relatives à la mise à jour du PC professionnel HP EliteDesk. AVERTISSEMENT ! Indique une situation dangereuse pouvant entraîner des blessures graves voire mortelles. ATTENTION : Indique une situation dangereuse pouvant entraîner des blessures mineures ou de gravité...
  • Page 4 À propos de ce livre...

  • Page 5: Table Des Matières

    Installation d'un disque dur secondaire de 3,5 po ................32 Retrait d'un disque dur 2,5" ......................35 Installation d'un disque dur 2,5" ....................... 37 Installation d’un verrou de sécurité ........................40 Verrou de câble ..........................40 Cadenas ............................. 40 Verrou de sécurité V2 de PC professionnel HP ................. 41...
  • Page 6 Sécurité du panneau avant ....................... 46 Annexe A Remplacement de la batterie ......................47 Annexe B Décharges électrostatiques ......................50 Prévention des décharges électrostatiques ......................50 Méthodes de mise à la terre ..........................50 Annexe C Instructions d'utilisation, d'entretien courant et de préparation au transport ........51 Instructions d'utilisation et d'entretien courant de l'ordinateur .................

  • Page 7: Caractéristiques Du Produit

    Caractéristiques de configuration standard Les caractéristiques peuvent varier en fonction du modèle. Pour obtenir de l'assistance et en savoir plus sur le matériel et les logiciels installés sur votre modèle d'ordinateur, exécutez l'utilitaire HP Support Assistant. REMARQUE : Ce modèle d'ordinateur peut être installé en position Tour ou en position Bureau.

  • Page 8: Composants Du Panneau Avant

    Composants du panneau avant La configuration des unités peut être différente selon le modèle. Certains modèles sont munis d’un cache protecteur recouvrant le compartiment de l’unité optique slim. Composants du panneau avant Lecteur optique fin (en option) Prise casque pour sortie audio Port de chargement USB 2.0 (avec alimentation) (noir) Interrupteur d'alimentation Port USB 2.0 (noir)

  • Page 9: Composants Du Panneau Arrière

    Un deuxième port série et un port parallèle sont disponibles en option auprès de HP. Si vous utilisez un clavier USB, HP recommande de brancher le clavier sur l'un des ports USB 2.0 avec la fonction de sortie de veille. La fonction de sortie de veille est également prise en charge par le connecteur PS/2 si celui-ci est activé dans le F10 Setup du BIOS.

  • Page 10: Emplacement Du Numéro De Série

    Emplacement du numéro de série Chaque ordinateur possède un numéro de série unique et un identifiant de produit situés sur son châssis externe. Ayez toujours ces numéros à portée de main lorsque vous contactez le service clientèle. Chapitre 1 Caractéristiques du produit...

  • Page 11: Mises À Niveau Du Matériel

    Il contient également d’importantes informations sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. AVERTISSEMENT ! Cet ordinateur contient des pièces sous tension et amovibles.

  • Page 12: Retrait Du Panneau D'accès À L'ordinateur

    Retrait du panneau d'accès à l'ordinateur Pour accéder aux composants internes, vous devez retirer le panneau d'accès. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque à...

  • Page 13: Remise En Place Du Panneau D'accès À L'ordinateur

    Remise en place du panneau d'accès à l'ordinateur Faites glisser les onglets situés à l’avant du panneau d’accès dans la fente située à l’avant du châssis (1), puis insérez l’arrière du panneau d’accès dans le châssis pour qu'il se mette en place (2). Remise en place du panneau d'accès à...

  • Page 14: Retrait Du Panneau Avant

    Retrait du panneau avant Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque à l'aide du système d'exploitation, puis mettez les périphériques externes hors tension.

  • Page 15: Retrait Du Cache Protecteur D'une Unité Optique Slim

    Retrait du cache protecteur d’une unité optique slim Sur certains modèles, un cache protecteur recouvre le compartiment pour lecteur optique fin. Retirez le cache protecteur avant d'installer une unité optique. Pour retirer le cache protecteur : Retirez le panneau d'accès et le panneau avant de l'ordinateur. Pour retirer le cache protecteur, poussez les trois languettes de maintien du cache vers l'intérieur (1), puis dégagez le cache protecteur du panneau avant (2).

  • Page 16: Remise En Place Du Panneau Avant

    à l'intérieur de l'ordinateur. REMARQUE : La face avant du filtre du ventilateur optionnel peut être achetée chez HP. Pour nettoyer le filtre du ventilateur : Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur.
  • Page 17 Pour retirer le panneau d’accès du filtre du ventilateur, appuyez sur le côté droit du panneau d’accès de filtre sur la face principale (1), faites pivoter le côté droit du panneau d’accès sur la face principale (2), puis retirez le côté gauche du panneau d’accès du filtre hors de la face principale (3). Pour retirer le filtre de ventilateur, levez les deux extrémités du filtre (1), puis retirez le filtre du panneau d’accès (2).
  • Page 18 Pour remplacer le filtre de ventilateur, faites glisser le côté droit du filtre dans son panneau d’accès (1), puis insérez le filtre dans son panneau d’accès (2) pour le fixer à sa position. Pour remplacer le panneau d'accès du filtre, faites glisser le côté gauche du panneau d’accès du filtre dans le panneau principal (1), puis appuyez le côté...

  • Page 19: Conversion Du Mode Bureau En Mode Tour

    Positionnez l’ordinateur de façon à ce que le côté droit soit orienté vers le bas et placez l’ordinateur sur le socle en option. REMARQUE : Pour stabiliser l’ordinateur en orientation tour, HP vous recommande d’utiliser un socle en option. Rebranchez le cordon d'alimentation et tous les périphériques externes, puis allumez l'ordinateur.

  • Page 20: Connecteurs De La Carte Mère

    Connecteurs de la carte mère Reportez-vous à l'illustration et au tableau suivants pour identifier les connecteurs de la carte mère. Élé Connecteur de la carte mère Étiquette de carte mère Couleur Composant PCI Express x16 Gen 2 X4PCIEXP blanc Carte d'extension rétrogradé...

  • Page 21: Installation De Mémoire Supplémentaire

    Installation de mémoire supplémentaire L’ordinateur est fourni avec des modules de mémoires DIMM DDR4 SDRAM. Modules DIMM Les supports mémoire de la carte mère peuvent recevoir un maximum de quatre modules DIMM standard. À la livraison, ces emplacements pour modules mémoire accueillent au moins un module DIMM préinstallé. Pour exploiter entièrement la prise en charge de mémoire, vous pouvez équiper la carte mère d’un maximum de 64 Go de mémoire dans une configuration haute performance à...

  • Page 22: Installation Des Modules Dimm

    mémoire décrit la capacité totale de mémoire attribuée aux deux canaux et le reste est alloué à un canal unique. Pour atteindre la vitesse optimale, les canaux doivent être stabilisés de telle sorte que la plus grand quantité de mémoire soit répartie entre les deux canaux. Si un canal dispose de plus de mémoire que l’autre, la plus grande quantité...
  • Page 23 Ouvrez les deux loquets du support de module mémoire (1), puis insérez le module dans le support (2). REMARQUE : Un module mémoire ne peut être installé que d'une seule façon. Faites coïncider l'encoche située sur le module avec la patte du support de mémoire. Occupez les sockets DIMM noirs avant les blancs.

  • Page 24: Retrait Ou Installation D'une Carte D'extension

    Retrait ou installation d'une carte d'extension L’ordinateur possède deux emplacements d’extension PCI Express x1, un emplacement d’extension PCI Express x16 et un emplacement d’extension PCI Express x16 rétrogradé en emplacement x4. REMARQUE : Les emplacements pour cartes PCI Express sont uniquement compatibles avec les cartes de petit format.
  • Page 25 REMARQUE : Avant de retirer une carte d’extension déjà installée, débranchez tous les câbles qui y sont rattachés. Si vous installez une carte d'extension dans un connecteur libre, vous devez ôter le cache obturateur correspondant à l'arrière du châssis, Ôtez le cache obturateur à la verticale puis mettez- le à...
  • Page 26 Si vous retirez une carte PCI Express x16, éloignez le bras de rétention situé à l'arrière du logement d'extension de la carte et faites délicatement basculer la carte jusqu'à ce qu'elle sorte de son logement. Tirez la carte d’extension à la verticale, puis retirez-la complètement du châssis. Veillez à...
  • Page 27 Pour installer une nouvelle carte d'extension, tenez la carte à la verticale de son connecteur sur la carte mère, puis déplacez-la vers l'arrière du châssis (1) de sorte que le bas du support de la carte glisse dans la petite fente du châssis. Appuyez sur la carte pour l’insérer dans son connecteur sur la carte mère (2). REMARQUE : Lorsque vous installez une carte d'extension, appuyez fermement sur celle-ci afin que le connecteur soit entièrement et correctement inséré...

  • Page 28: Emplacement Des Lecteurs

    Verrouillez tout périphérique de sécurité qui aurait pu bouger lors du retrait du panneau d'accès. Reconfigurez l’ordinateur si nécessaire. Emplacement des lecteurs Emplacement des lecteurs Compartiment de l'unité optique slim de 9,5 mm Compartiment du disque dur principal de 3,5 po Compartiment du disque dur secondaire de 3,5 po Compartiment du disque dur de 2,5 po REMARQUE :...

  • Page 29: Retrait Et Installation Des Lecteurs

    ● mère (bleu clair, libellés SATA1 et SATA2). Quatre vis de montage de disque dur 6-32 supplémentaires sont fournies par HP et installées au-dessus ● du bloc du disque (1) pour installer un disque dur dans le compartiment de disque dur secondaire de 3,5 pouces.

  • Page 30: Retrait D'une Unité Optique Slim De 9,5 Mm

    Retrait d’une unité optique slim de 9,5 mm Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque à l'aide du système d'exploitation, puis mettez les périphériques externes hors tension.

  • Page 31: Installation D'une Unité Optique Slim De 9,5 Mm

    Installation d'une unité optique slim de 9,5 mm Retirez/désengagez tout périphérique de sécurité qui entrave l’ouverture de l’ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque à l'aide du système d'exploitation, puis mettez les périphériques externes hors tension.
  • Page 32 Faites glisser l'unité optique à travers le châssis avant (1) jusqu'au fond du compartiment jusqu'à ce qu'elle s'emboîte, puis branchez le câble d'alimentation (2) et le câble de données (3) à l'arrière de l'unité. Branchez l’extrémité opposée du câble de données à l’un du voyant bleu clair des connecteurs SATA sur la carte mère (libellé...

  • Page 33: Retrait Et Réinstallation D'un Disque Dur Principal De 3,5 Po

    Retrait et réinstallation d'un disque dur principal de 3,5 po REMARQUE : Avant de retirer l’ancien disque dur, assurez-vous de sauvegarder ses données de manière à pouvoir les transférer sur le nouveau disque. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB.
  • Page 34 Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1). Tout en maintenant le levier vers l'extérieur, faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis soulevez-le et sortez-le du compartiment (2). Pour installer un disque dur, vous devez réutiliser les vis de montage de l’ancien disque dur au nouveau.
  • Page 35 Alignez les vis de montage avec les fentes sur le châssis du bloc de disque, appuyez sur le disque dur pour qu'il entre dans le compartiment, puis faites-le glisser vers l'avant jusqu'à ce qu'il arrête de glisser et s'emboîte. Connectez le câble d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : Le câble de données du disque dur principal doit être raccordé...

  • Page 36: Retrait D'un Disque Dur Secondaire De 3,5 Po

    Retrait d'un disque dur secondaire de 3,5 po Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque à l'aide du système d'exploitation, puis mettez les périphériques externes hors tension.
  • Page 37 Débranchez le câble d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. Appuyez sur le loquet situé sur le côté du bloc de disque (3), puis faites glisser l'unité de disque hors du compartiment de l'unité (4). Si vous installez une nouvelle unité, reportez-vous à...

  • Page 38: Installation D'un Disque Dur Secondaire De 3,5 Po

    Mettez en place quatre vis de montage 6-32 sur les côtés de l'unité (deux de chaque côté). REMARQUE : Quatre vis de montage argentées 6-32 supplémentaires sont fournies par HP et installées sur le châssis, près du compartiment du disque dur de 3,5 po. Reportez-vous à la section Retrait et installation des lecteurs à...
  • Page 39 Faites pivoter la cage de l'unité en position verticale. Faites glisser le disque dans le compartiment de disque (1), puis connectez le câble d'alimentation (2) et le câble de données (3) à l'arrière du disque dur. REMARQUE : S'il s'agit d'un disque dur secondaire, raccordez l'autre extrémité du câble de données à l'un des connecteurs SATA bleu clair de la carte mère.
  • Page 40 En le faisant pivoter, abaissez le compartiment d’unité en position normale. ATTENTION : Veillez à ne pas coincer les câbles en abaissant le compartiment d’unité de disque. Remettez le panneau d'accès à l'ordinateur en place. Si l’ordinateur était sur un socle, replacez-le sur ce dernier. Rebranchez le cordon d'alimentation et tous les périphériques externes, puis allumez l'ordinateur.

  • Page 41: Retrait D'un Disque Dur 2,5

    Retrait d'un disque dur 2,5" Retirez/désengagez tout périphérique de sécurité qui entrave l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque à l'aide du système d'exploitation, puis mettez les périphériques externes hors tension.
  • Page 42 Débranchez le câble d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. Poussez le levier de dégagement situé l'arrière du disque dur vers l'extérieur (1). Ensuite, faites glisser le disque vers l'arrière jusqu'à ce qu'il ne puisse plus avancer, puis tirez-le vers le bas et sortez-le du compartiment d'unité...

  • Page 43: Installation D'un Disque Dur 2,5

    Installez quatre vis de montage M3 de couleur noir et bleu (deux de chaque côté du disque). REMARQUE : Vous pouvez vous procurer des vis de montage métriques M3 auprès de HP. Lorsque vous remplacez une unité, utilisez les quatre vis de montage de l’unité que vous remplacez pour fixer la nouvelle unité.
  • Page 44 Faites pivoter la cage de l'unité en position verticale. Alignez les vis de montage de l'unité avec les connecteurs J situés sur les côtés du compartiment d'unité. Poussez le disque dans le compartiment, puis faites-le glisser vers l'avant jusqu'à ce qu'il s'emboîte. Chapitre 2 Mises à...
  • Page 45 Connectez le câble d'alimentation (1) et le câble de données (2) à l'arrière du disque dur. REMARQUE : S'il s'agit du disque dur principal de 2,5 po, raccordez l'autre extrémité du câble de données au connecteur SATA bleu foncé de la carte mère libellé SATA0. S'il s'agit d'un disque dur secondaire, raccordez l'autre extrémité...

  • Page 46: Installation D'un Verrou De Sécurité

    Installation d’un verrou de sécurité Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes peuvent être utilisés pour protéger l’ordinateur contre le vol. Verrou de câble Cadenas Chapitre 2 Mises à niveau du matériel...

  • Page 47: Verrou De Sécurité V2 De Pc Professionnel Hp

    Verrou de sécurité V2 de PC professionnel HP Fixez l'attache du câble antivol à un bureau à l'aide des vis appropriées (vis non fournies) (1), puis fixez d'un coup sec le cache sur la base de l'attache du câble (2).
  • Page 48 Faites glisser le câble de sécurité à travers l'attache du câble antivol. Séparez les deux poignets de ciseau du verrou du moniteur et insérez le verrou dans la fente de sécurité située à l'arrière du moniteur (1), fermez les poignets du ciseau pour fixer le verrou en place (2), puis faites glisser le guide de câble à...
  • Page 49 Faites glisser le câble antivol dans le guide de câble installé sur le moniteur. Fixez l'attache du câble antivol auxiliaire à un bureau à l'aide de la vis appropriée (vis non fournie) (1), puis placez les câbles auxiliaires dans la base de l'attache (2). Installation d’un verrou de sécurité...
  • Page 50 Faites glisser le câble antivol à travers les orifices de l'attache de câble auxiliaire. Vissez le verrou au châssis à l’aide de la vis fournie (1). Insérez l'extrémité du câble antivol dans le verrou (2) et appuyez sur le bouton (3) pour procéder au verrouillage. Utilisez la clé fournie pour déverrouiller. Chapitre 2 Mises à...
  • Page 51 Une fois toutes les étapes effectuées, l'ensemble des périphériques de votre station de travail sera sécurisé. Installation d’un verrou de sécurité...

  • Page 52: Sécurité Du Panneau Avant

    Sécurité du panneau avant La face avant peut être fixée en vissant une vis 6-32 à travers le taquet central sur le panneau dans le châssis. Retirez/dégagez tout périphérique de sécurité qui gêne l'ouverture de l'ordinateur. Retirez tout support amovible de l'ordinateur, par exemple des CD ou des lecteurs flash USB. Mettez l'ordinateur hors tension sans risque à...

  • Page 53: Annexe A Remplacement De La Batterie

    Évitez toute exposition à des températures supérieures à 60 °C (140 °F). Ne pas démonter, écraser, perforer ou court-circuiter les contacts externes. Ne pas jeter au feu ou dans l’eau. Remplacer la pile uniquement avec une pile de rechange HP adaptée à ce type de produit. IMPORTANT : Avant de remplacer la pile, veillez à...
  • Page 54 Faites glisser la pile de rechange dans l’emplacement, le pôle positif tourné vers le haut. Le support maintient la pile en place automatiquement. Type 2 Pour libérer la pile de son support, appuyez sur la languette métallique qui bloque le bord de la pile.
  • Page 55 Insérez la nouvelle pile et remettez la griffe en place. REMARQUE : Une fois la nouvelle pile en place, effectuez les opérations suivantes pour terminer la procédure. Remettez en place le panneau d’accès de l’ordinateur. Rebranchez le cordon d'alimentation et tous les périphériques externes, puis allumez l'ordinateur. Réglez à...

  • Page 56: Annexe B Décharges Électrostatiques

    Utilisez un kit de réparation équipé d’un tapis antistatique. ● Si vous ne disposez d’aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou fournisseur de services agréé HP. REMARQUE : Pour plus d’informations sur l’électricité statique, adressez-vous à votre revendeur ou fournisseur de services agréé...

  • Page 57: Annexe C Instructions D'utilisation, D'entretien Courant Et De Préparation Au Transport

    Instructions d'utilisation, d'entretien courant et de préparation au transport Instructions d'utilisation et d'entretien courant de l'ordinateur Les instructions suivantes doivent être suivies pour installer et entretenir convenablement l’ordinateur et son moniteur : Protégez l’ordinateur de l’humidité, des rayons du soleil et des températures extrêmes. ●...

  • Page 58: Précautions Relatives Au Lecteur Optique

    ● Sécurité Si un objet ou un liquide pénètre dans l’unité, débranchez immédiatement l’ordinateur et faites-le contrôler par un fournisseur de services agréé HP. Préparation au transport Pour préparer l’ordinateur en vue de son transport, suivez les recommandations suivantes : Sauvegardez les fichiers du disque dur sur un périphérique de stockage externe.

  • Page 59: Annexe D Accessibilité

    Accessibilité HP conçoit, produit et vend des produits et services qui peuvent être utilisés par tout le monde, y compris les personnes handicapées, de manière indépendante ou avec des périphériques d'assistance appropriés. Technologies d'assistance prises en charge Les produits HP prennent en charge une grande variété de technologies d'assistance de système d'exploitation et ils peuvent aussi être configurés pour travailler avec d'autres technologies d'assistance.

  • Page 60: Index

    24 lecteurs branchement de câbles 23 sécurité décharge électrostatique, prévention installation 23 verrou de sécurité des dommages 50 HP Business PC 41 directives d'installation 5 sécurité du disque dur mémoire panneau avant 46 installation d'un modèle de caractéristiques 15...
