INSTALLATION MANUAL
For Gas SIR Corner Cover Kit
MANUEL D'INSTALLATION
Pour Nécessaire de Cache-coins pour
Cuisinière Encastrée à Gaz
MANUAL DE INSTALACIÓN
Kit de protectores para esquinas para
la estufa deslizante de gas
Models/
Modèles/
Modelos:
00634736

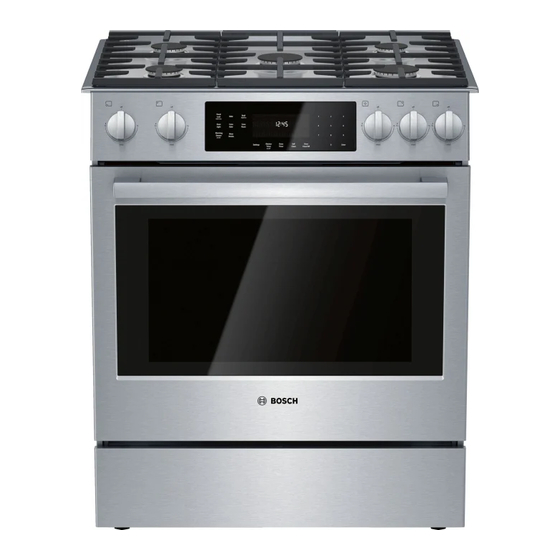

For Ranges:
HGI8056UC
HGIP056UC

Publicité

Table des Matières
loading

Sommaire des Matières pour Bosch 00634736

  • Page 1 INSTALLATION MANUAL Models/ For Gas SIR Corner Cover Kit Modèles/ Modelos: MANUEL D'INSTALLATION Pour Nécessaire de Cache-coins pour 00634736 Cuisinière Encastrée à Gaz MANUAL DE INSTALACIÓN For Ranges: HGI8056UC Kit de protectores para esquinas para HGIP056UC la estufa deslizante de gas...
  • Page 2: Safety Definitions

    Safety Definitions NOTICE: This indicates that damage to the appliance or WARNING property may occur as a result of non-compliance with this advisory. This indicates that death or serious injuries may Note: This alerts you to important information and/or tips. occur as a result of non-observance of this warning.
  • Page 3: Important Safety Instructions

    9 IMPORTANT SAFETY INSTRUCTIONS READ AND SAVE THESE INSTRUCTIONS 9 WARNING 9 WARNING • If the information in this manual is not followed TIP OVER HAZARD! exactly, property damage or personal injury may result. A child or adult can tip the range over and be killed.
  • Page 4: Tools Needed

    Installation of 00634736 - Kit, Corner Covers, Gas Tools Needed • Torx T20 screwdriver • gloves • 1¼ wrench (if range height needs adjustment) Preparation IMPORTANT! If the range is already installed, can the range slide out enough to give access to the side screws of the rear trim? See Figure 1: Identify right and left corner covers and Figure 2: Rear trim side screw location.
  • Page 5 5. Insert the right corner piece as shown (see Figure 3: 8. Press up on the corner cover at the arrow (see Figure Right side corner cover placement, first step). 6: Tighten screw) while finishing the tightening of the screw. Figure 3: Right side corner cover placement, first step Figure 6: Tighten screw 6.
  • Page 6: Importantes Consignes De Sécurité

    9 IMPORTANTES CONSIGNES DE SÉCURITÉ LIRE ET CONSERVER CES CONSIGNES Définitions concernant la sécurité AVIS : Ceci indique que la non-conformité à cet avis de AVERTISSEMENT sécurité peut entraîner des dégâts à l'appareil ou matériels. Remarque : Ceci vous avertit que d'importantes Ceci indique que le non-respect de cet informations et/ou conseils sont fournis.
  • Page 7: Sécurité De Manutention De L'appareil

    9 IMPORTANTES CONSIGNES DE SÉCURITÉ LIRE ET CONSERVER CES CONSIGNES 9 AVERTISSEMENT 9 AVERTISSEMENT • Si les informations figurant dans ce manuel ne sont pas DANGER DE BASCULEMENT! suivies à la lettre, des dommages matériels ou des lésions corporelles peuvent s'ensuivre. Il est possible pour un enfant ou •...
  • Page 8: Outils Nécessaires

    Installation de 00634736 - Nécessaire, Cache-Coins, Gaz Outils nécessaires • Tournevis Torx T20 • Gants • Clé de 1¼ po (31,75 mm) (si la hauteur de la cuisinière doit être ajustée) Préparation IMPORTANT! Si la cuisinière est déjà installée, peut-on la faire glisser suffisamment vers l'avant pour pouvoir accéder aux vis latérales de la garniture arrière ? Voir...
  • Page 9 4. Retirez uniquement les deux vis latérales qui maintiennent la garniture arrière (une de chaque côté); voir Figure 2 : Emplacement des vis latérales de la garniture arrière. Conservez ces vis pour fixer les cache-coins. Si aucune vis ne se trouve à ces emplacements, vous les trouverez dans le nécessaire fourni à...
  • Page 10 9. Répétez les étapes 5 à 8 précédentes pour le cache- coin latéral gauche. 10. Si nécessaire, faites appel à un technicien de maintenance qualifié pour rebrancher les raccordements électriques ou de gaz. 11. Faites glisser la cuisinière vers l'arrière pour la remettre en place.
  • Page 11: Instrucciones De Seguridad Importantes

    9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES Definiciones de seguridad AVISO: Esto indica que pueden producirse daños al ADVERTENCIA electrodoméstico o daños materiales como resultado de la falta de cumplimiento de esta recomendación. Esto indica que pueden producirse la muerte o Nota: Esto le avisa sobre información y/o consejos lesiones graves como resultado de la falta de importantes.
  • Page 12: Seguridad En El Manejo Del Electrodoméstico

    9 INSTRUCCIONES DE SEGURIDAD IMPORTANTES LEA Y CONSERVE ESTAS INSTRUCCIONES 9 ADVERTENCIA 9 ADVERTENCIA • NO bloquee ni obstruya el flujo de aire a través de las ¡PELIGRO DE CAÍDA! aberturas de ventilación. Las aberturas de ventilación del horno están ubicadas en la parte trasera de la estufa. Las Un niño o un adulto pueden aberturas de ventilación deben estar despejadas y hacer caer la estufa y morir.
  • Page 13: Herramientas Necesarias

    Instalación de 00634736: kit, protectores para esquinas, estufa de gas Herramientas necesarias • Destornillador Torx T20 • Guantes • Llave de 1¼ (si se debe ajustar la altura de la estufa) Preparación ¡IMPORTANTE! Si la estufa ya está instalada, ¿puede deslizarse hacia afuera lo suficiente como para tener acceso a los tornillos laterales de la Figura 1: Cómo...
  • Page 14 4. Retire solo los dos tornillos laterales que sujetan la moldura de la parte trasera (uno en cada lado); consulte la Figura 2: Ubicación de los tornillos laterales de la moldura de la parte trasera. Guarde estos tornillos para colocar los protectores para esquinas. Si no hay tornillos en estas ubicaciones, se incluyen tornillos en el kit para este fin.
  • Page 15 9. Repita los pasos 5 al 8 anteriores para el protector para esquinas del lado izquierdo. 10. De ser necesario, solicite a un operario de servicio técnico calificado que vuelva a colocar las conexiones eléctricas o de gas. 11. Deslice la estufa hasta colocarla nuevamente en su posición.
  • Page 16 1901 Main Street, Suite 600 • Irvine, CA 92614 • 800-944-2904 • www.boschappliances.com 8001160826 • 990516 © BSH Home Appliances Corporation, 2019 All rights reserved...
