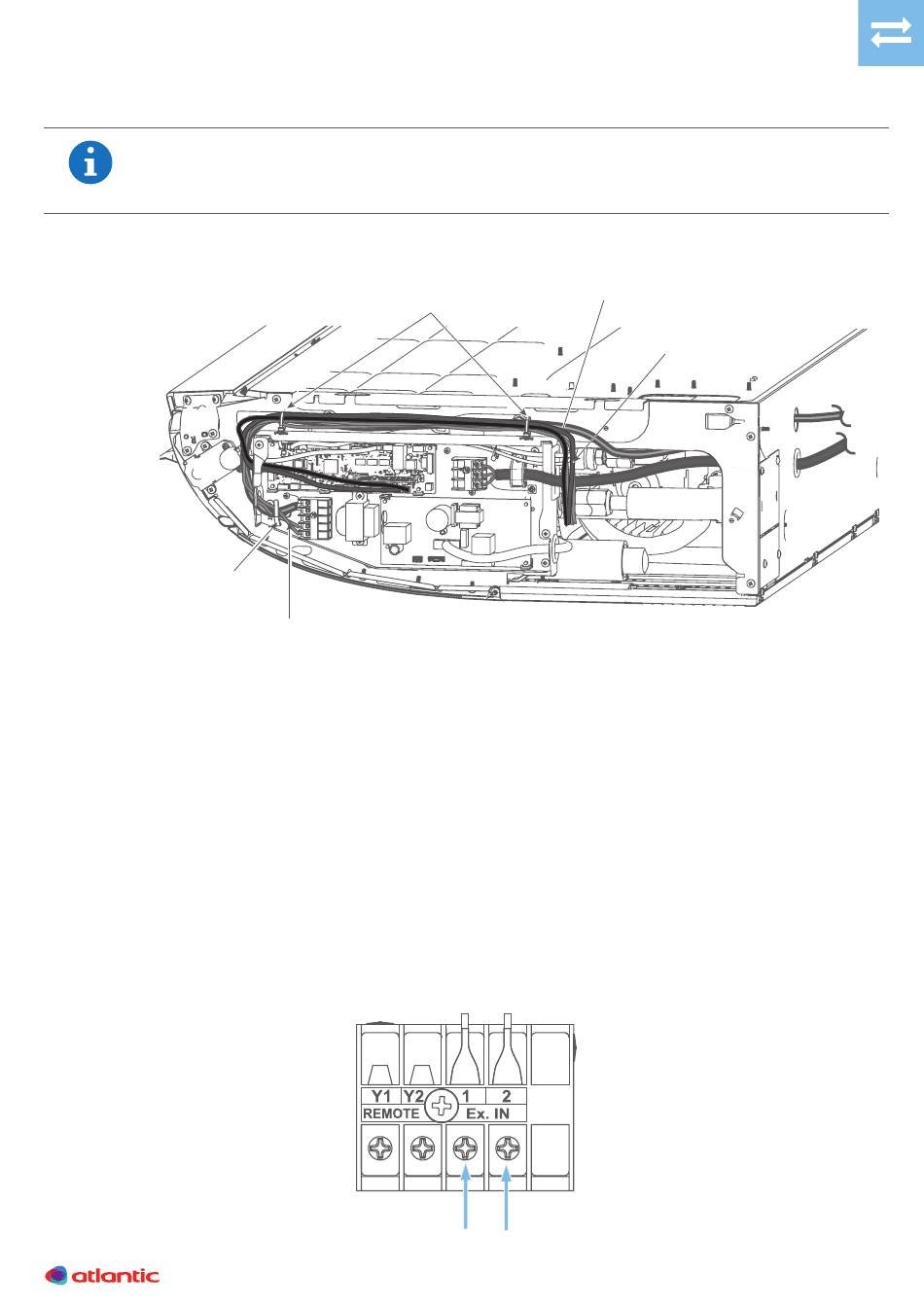

11.2. Cheminement des fils
•
Dans les figures suivantes, tous les connecteurs sont connectés pour les besoins de
la présentation. Lors d'une installation, il n'est pas possible de connecter tous les
connecteurs à la fois.
Petit serre-câble
(accessoire)
11.3. Entrées externes
▪
Spécifications
•
L'unité intérieure peut être mise en marche, arrêtée, mise en arrêt forcé en utilisant le bornier
d'entrée externe.
•
Le mode «Fonctionnement / Arrêt» ou le mode «Arrêt forcé» peuvent être sélectionnés avec les
fonctions de paramétrage de l'unité intérieure.
•
Utiliser un câble pair torsadé (22AWG) de longueur maximum de 150 m.
•
Utiliser des câbles d'entrées et sorties externes avec des dimensions appropriées, en fonction du
nombre de câble à installer.
•
Le câble du bus de communication doit être séparé du câble d'alimentation.
Attache câble
Câble entrée externe
Câble de communication
entrées sorties externes
Câble sortie externe
85
