T.I.P. GPK 3600 Mode D'emploi

page de 136

/ 136
Signets

Les langues disponibles

Liens rapides

Télécharger ce manuel

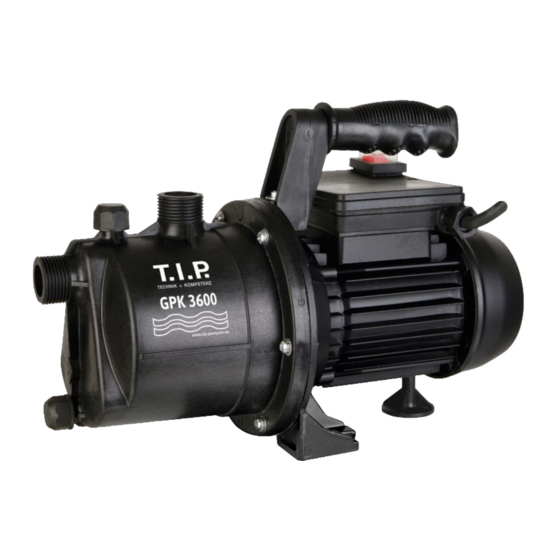

GPK 3600

Gebrauchsanweisung

GARTENPUMPE

Operating Instructions

GARDEN PUMP

Mode d'emploi

POMPE DE JARDIN

Istruzioni per l'uso

POMPA DA GIARDINO

Instrucciones para el manejo

BOMBA PARA JARDÍN

Handleiding

TUINPOMP

Οδηγίες Χρήσης

ΑΝΤΛΙΑ ΓΙΑ ΚΗΠO

Használati utasítás

KERTI SZIVATTYÚ

Instrukcja użytkowania

POMPA OGRODOWA

Uživatelský návod

ZAHRADNÍ ČERPADLO

Kullanım Talimatı

BAHÇE POMPASI

Упътване за употреба

ГРАДИНСКА ПОМПА

Instructiuni de utilizare

POMPĂ DE GRĂDINĂ

Upute za uporabu

VRTNA CRPKA

Návod na použitie

ZÁHRADNÉ ČERPADLO

Navodila za uporabo

VRTNA ČRPALKA

Инструкция по эксплуатации

САДОВЫй НАСОС

ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

САДОВИЙ НАСОС

106

112

119

Sommaire des Matières pour T.I.P. GPK 3600

Page 1 GPK 3600 Gebrauchsanweisung GARTENPUMPE Operating Instructions GARDEN PUMP Mode d’emploi POMPE DE JARDIN Istruzioni per l’uso POMPA DA GIARDINO Instrucciones para el manejo BOMBA PARA JARDÍN Handleiding TUINPOMP Οδηγίες Χρήσης ΑΝΤΛΙΑ ΓΙΑ ΚΗΠO Használati utasítás KERTI SZIVATTYÚ Instrukcja użytkowania POMPA OGRODOWA Uživatelský...
Page 2 EN 62233:2008 / EN 50581:2012 AfPS GS 2019:01 PAK Noise Emission / Geräusch Emission: GPK 3600: ISO 3744:2010: L : meas.: 79,2 dB(A) ±1,5 dB(A) / guar.: 81 dB(A) Conformity assessment was made according annex V of directive 2000/14/EC Dokumentationsbevollmächtigter: Peter Haaß...
Page 3 EN 62233:2008 / EN 50581:2012 AfPS GS 2019:01 PAK Noise Emission / Geräusch Emission: GPK 3600: ISO 3744:2010: L : meas.: 79,2 dB(A) ±1,5 dB(A) / guar.: 81 dB(A) Conformity assessment was made according annex V of directive 2000/14/EC Dokumentationsbevollmächtigter: Peter Haaß...
Page 4 Liebe Kundin, lieber Kunde, Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes von T.I.P.! Wie alle unsere Erzeugnisse wurde auch dieses Produkt auf der Grundlage neuester technischer Erkenntnisse entwickelt. Herstellung und Montage des Gerätes erfolgten auf der Basis modernster Pumpentechnik und unter Verwendung zuverlässigster elektrischer bzw.
Page 5 Flüssigkeiten. Die Förderflüssigkeit darf die bei den technischen Daten genannte Höchst- bzw. Mindesttemperatur nicht über- bzw. unter- schreiten. 3. Technische Daten Modell GPK 3600 Netzspannung / Frequenz 230 V~ / 50 Hz Nennleistung 650 Watt...
Page 6 Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Entsorgen Sie Verpa- ckungsmaterialien umweltgerecht. 5. Installation 5.1. Allgemeine Hinweise zur Installation Während der gesamten Installation darf das Gerät nicht ans Stromnetz angeschlossen sein. Die Pumpe muss an einem trockenen Ort aufgestellt werden, wobei die Umgebungstempera- tur 40 °C nicht überschreiten und 5 °C nicht unterschreiten darf.
Page 7 5.5. Benutzung der Pumpe an Gartenteichen und ähnlichen Orten Der Gebrauch der Pumpe an Gartenteichen und ähnlichen Orten ist grundsätzlich nur dann erlaubt, wenn sich keine Personen in Kontakt mit dem Wasser befinden. Zur Benutzung an Gartenteichen oder ähnlichen Orten muss die Pumpe über einen Fehlerstromschutzschalter (FI-Schalter) mit einem Nennfehlerstrom ≤...
Page 8 Es ist absolut verboten, mit den Händen in die Öffnung der Pumpe zu greifen, wenn das Gerät an das Stromnetz angeschlossen ist. Bei jeder Inbetriebnahme muss genauestens darauf geachtet werden, dass die Pumpe sicher und standfest auf- gestellt wird. Das Gerät ist stets auf ebenem Untergrund und in aufrechter Position zu platzieren. Unterziehen Sie die Pumpe vor jeder Benutzung einer Sichtprüfung.
Page 9 Störung Mögliche Ursache Behebung 1. Pumpe fördert keine Kein Strom vorhanden. Mit einem GS-gerechten Gerät überprüfen, ob Flüssigkeit, der Mo- Spannung vorhanden ist (Sicherheitshinweise tor läuft nicht. beachten!). Überprüfen, ob der Stecker richtig eingesteckt ist Thermischer Motorschutz hat sich einge- Pumpe vom Stromnetz trennen, System abküh- chaltet.
Page 10 tungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit sowie wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch T.I.P.. Von T.I.P. erbrachte Garantieleistungen verlängern die Garantiefrist nicht, auch hinsichtlich eventuell ausge- tauschter Komponenten. Die Garantieverpflichtung erlischt im Falle des Weiterverkaufs durch den Kunden. V.
Page 11 Dear customer, Congratulation for buying your new device from T.I.P.! Like all our products, this one, too, was developed using the latest technological knowledge. The device was manufactured and assembled on the basis of state-of-the-art pump technology using most reliable electrical or electronic components which ensure a high level of quality and a long life of your new product.
Page 12 Please observe the max. and min. temperatures of the liquids to be discharged stated in the technical data. 3. Technical Data Model GPK 3600 Mains voltage / frequency 230 V~ / 50 Hz Nominal performance 650 Watt...
Page 13 5. Installation 5.1. General installation information During the entire process of installation, the device must not be connected to the electrical mains. The pump should be installed in a dry place with an ambient temperature not to exceed 40 °C and not to fall below 5 °C.
Page 14 The pump must not be used in such locations unless it is set up firmly and flood-proof, a minimum distance of two metres away from the border of the water body and secured against falling into the water by a solid holding device.
Page 15 line (2) as well, i.e. to fill it with water. It is true that the electrical pumps of the T.I.P. GP series are self priming and can be put into operation by filling only the pump housing with water. In this case, however, the pump will require some time before it will have sucked in the liquid to be pumped and proceed to the actual discharging function.
Page 16 MALFUNCTION POSSIBLE CAUSE ELIMINATION 2. The motor is running, The pump housing is not filled with liquid. Fill the pump housing with liquid (please refer to ”Putting into operation” section). but the pump is not discharging any Air penetrates into the intake line. Check to make sure that: liquid.
Page 17 11. How to order spare parts The fastest, most simple and cheapest way of ordering spare parts is through the internet. On our www.tip-pumpen.de website you will find a convenient spare part shop where you can order spare parts with just a couple of clicks.
Page 18 Chère cliente, cher client, Félicitations pour votre achat de ce produit T.I.P. ! Comme tous les produits T.I.P., ce produit a éte développé en prenant compte des toutes dernières connaissances. La production et le montage de ce produit se font sur la base de la technologie des pompes la plus moderne et en utilisant des composants électriques, électroniques ou mécaniques les plus fiables pour garantir la haute qualité...
Page 19 Le débit ne doit ni surpasser la température maximale ou rester inférieur à la température minimale (ces températures sont indiquées dans les données techniques). 3. Données techniques Modèle GPK 3600 Tension de réseau/ Fréquence 230 V~ / 50 Hz Puissance absorbée 650 Watt...
Page 20 5. Installation 5.1. Avis généraux Pendant l’installation la pompe ne doit pas être connectée au réseau électrique. Installez la pompe dans un endroit sec, la température ambiante ne doit pas surpasser 40° et ne doit pas être inférieur à 5°. La pompe ainsi que tout le système de raccordement doivent être à...
Page 21 des inondations, à une distance minimale de 2 m du bord de l’eau et dans un crochet stable pour éviter des chutes. L’appareil doit être fixé par des vis (cf. chapitre «Installation fixe»). 6. Branchement électrique La pompe dispose d’un câble de raccordement au réseau avec fiche. Câble et fiche ne doivent être échangés que par du personnel spécialisé...
Page 22 boîte, ouvrez le disposotif de coupure dans la conduite de refoulement (7), p.ex. le robinet pour que l’air peut s’échapper quand l’aspiration commence. Insérez la fiche dans une prise de courant altternatif 230 V. Mettez la pompe en marche en appuyant sur l’interrupteur.
Page 23 PANNES CAUSE POSSIBLE SOLUTIONS La boîte de la pompe n’est pas remplie. Remplissez d’eau la boîte de la pompe 2. Le moteur tourne mais la pompe ne (voir 6. Mise en service). Entrée d’air par le tuyau d’aspiration. refoule pas de Vérifiez que: les tuyaux d’aspiration et tous les raccords liquide.
Page 24 11. Commande des pièces de rechange La méthode la plus simple de commander les pièces de rechange est par internet. Notre site www.tip-pumpen.de a un magasin comfortable ce qui vous permet de faire une commande de pièces de rechange simplement en cliquant.
Page 25 Gentile Cliente, Complimenti per l´acquisto del Suo nuovo prodotto T.I.P.! Come ogni nostro prodotto anche questo é concepito sulla base delle ultime conoscenze tecnologiche. Fabbricazione e montaggio del macchinario rispondono alle piú moderne tecniche di pompaggio e con l´ulitilizzo dei piú affidabili componenti elettrici, elettronici e meccanici vengono assicurate al Suo nuovo prodotto un´ottima qualitá...
Page 26 Non utilizzare la pompa in acqua salata, feci, liqiudi infiammabili, corrosivi esplosivi e comunque pericolosi. Il liquido pompato non deve superare i limiti massimi e minimi di temperatura indicati. 3. Dati tecnici Modello GPK 3600 Tensione rete/frequenza 230 V~ / 50 Hz Potenza nominale 650 Watt...
Page 27 5. Installazione 5.1. Installazione: indicazioni generali Durante il processo di installazione assicurarsi che il macchinario non sia collegato alla corrrente elettrica. Posizionare la pompa in un luogo asciutto, la cui temperatura non superi comunque i 40 °C e non sia inferiore a 5 °C. La pompa e tutti i punti di raccordo delle tubature devono essere protetti dal gelo e dagli agenti atmosferici.
Page 28 0100-702 e 0100-738. Si prega di informarsi presso un elettricista se la pompa in questione gode di tali caratteristiche. L´installazione in certi ambienti é fondamentalmente permessa solo se la pompa viene posta stabilmente e senza rischio di allagamento e di caduta accidentale ad una distanza di almeno due metri dal bordo dell´acqua. A questo scopo sulla pompa sono stati previsti dei punti di fissaggio per ancorarla stabilmente al piano d´appoggio (vedere il capitolo „Installazione fissa“).
Page 29 Prima che ill macchinario venga messo in funzione per la pima volta, il serbatoio della pompa (8) deve essere completamente sfiatato. Riempire quindi completamente d´acqua il serbatoio della pompa (8) attraverso l´apposito bocchettone (9). Controllare che non si verifichino perdite da infiltrazione. Richiudere l´apertura in modo ermetico.
Page 30 GUASTO CAUSE POSSIBILI RIMOZIONE 1. La pompa non Mancanza di corrente. Con un apparecchio dotato di marchio GS controllare se c’è tensione (osservare le misure pompa liquido. Il motore non funziona. di sicurezza!) e se la spina è ben inserita. Attivazione del sistema di protezione termica Staccare la pompa dalla rete di corrente del motore.
Page 31 Indicazioni speciali: 1. Se il macchinario dovesse avere un malfunzionamento, controllare per prima cosa che la causa non sia da attribuire ad un uso scorretto e non ad un difetto del macchinario. 2. In caso il macchinario difettoso debba essere portato o spedito in riparazione allegare quanto segue: ...
Page 32 Estimados clientes, ¡Felicitaciones por la compra de este nuevo dispositivo de T.I.P.! Al igual que todos nuestros productos, este producto ha sido elaborado a base de los últimos conocimientos técnicos. La fabricación y el montaje del dispositivo han sido hechos a base de la más reciente tecnología, y con la utilización de piezas confiables eléctricas y electrónicas respectivamente y de componentes mecánicos, de modo que están garantizados una alta calidad y una larga duración de función de su nuevo producto.
Page 33 El líquido bombeado no debe pasar la temperatura máxima o quedar debajo de la temperatura mínima mencionadas en los datos técnicos. 3. Datos técnicos Modelo GPK 3600 Tensión / Frecuencia 230 V~ / 50 Hz Potencia nominal 650 vatios Tipo de protección...
Page 34 5. Instalación 5.1. Instrucciones generales para la instalación El dispositivo no debe estar conectado a la red durante la instalación. La bomba debe ser posicionada en un lugar seco por lo cual la temperatura ambiental no deberá exceder los 40° C y no debe quedar debajo de 5° C. La bomba y todo el sistema de conexión deben ser protegidos de las heladas e influencias del tiempo.
Page 35 5.5. Uso de la bomba en estanques de jardín y locales similares El uso de la bomba sólo está permitido en estanques de jardín y locales similares cuando ninguna persona entre en contacto con el agua. Para utilizar la bomba en estanques de jardín o locales similares se debe operar con un interruptor diferencial (disyuntor) con una corriente de fuga nominal ≤...
Page 36 En cada puesta en marcha debe ponerse minuciosamente la atención que la bomba esté colocada segura y estable. El dispositivo debe estar siempre posicionada en terreno liso y en posición vertical. Someta la bomba antes de cada uso a una inspección visual. Esto es especialmente cierto para el cable para la conexión de la red y el enchufe.
Page 37 Interrupción Causas posibles Eliminación 1. La bomba no No hay electricidad. Compruebe con un equipo GS (de seguridad bombea ningún comprobada) si hay tensión (tenga en cuenta líquido, el motor no las indicaciones de seguridad). Compruebe si la funciona. clavija está enchufada correctamente. Desconecte la bomba de la red, deje enfriar el La protección del motor térmica no se ha sistema, elimine la causa.
Page 38 Indicaciones especiales: 1. En caso de que su dispositivo no funcione correctamente, controle primero si existe una falta por manejo erróneo o debido a otra causa que no resulte de un defecto del dispositivo. 2. En caso de devolución del dispositivo averiado, por favor adjunte la siguiente documentación ...
Page 39 Beste klant, Van harte gefeliciteerd met de aanschaf van uw nieuwe T.I.P. toestel! Zoals al onze producten is ook dit toestel ontwikkeld volgens de nieuwste stand van de techniek. Voor de fabricage en montage van het toestel hebben wij gebruik gemaakt van de nieuwste pomptechniek en de meest betrouwbare elektrische resp.
Page 40 De temperatuur van de te verpompen vloeistof mag niet boven resp. onder de in de technische gegevens aangegeven maximum- resp. minimumtemperatuur liggen. 3. Technische gegevens Model GPK 3600 Netspanning / frequentie 230 V~ / 50 Hz Nominaal vermogen 650 Watt...
Page 41 5. Installatie 5.1. Algemene installatie-instructies Tijdens de gehele installatieprocedure mag het toestel niet aan het elektriciteitsnet zijn aangesloten. Plaats de pomp op een droge plek. De omgevingstemperatuur mag niet boven 40 °C en niet onder 5 °C liggen. De pomp en het gehele aangesloten systeem moeten tegen vorst en weersinvloeden worden beschermd.
Page 42 Voor het gebruik bij tuinvijvers of gelijkaardige plaatsen moet de pomp via een aardlekschakelaar (FI-schakelaar) met een nominale lekstroom ≤ 30 mA worden aangedreven (DIN VDE 0100-702 en 0100-738). Vraag bij uw elektrospeciaalzaak na of uw installatie aan deze voorwaarden voldoet. Het gebruik op soortgelijke locaties is uitsluitend toegestaan als de pomp stabiel en beveiligd tegen overstromend water op een minimumafstand van twee meter van de waterrand is opgesteld en door een stabiele houder wordt voorkomen dat de pomp in het water kan vallen.
Page 43 Bij de eerste ingebruikname moet de pompbehuizing (8) volledig zijn ontlucht. Vul daarom de pompbehuizing (8) via de vulopening (9) volledig met water. Controleer of er water door lekkage verloren gaat. Sluit de vulopening weer luchtdicht af. Het is uiterst raadzaam daarnaast ook de aanzuigleiding (2) te ontluchten - dus met water te vullen.
Page 44 STORING MOGELIJKE OORZAAK OPLOSSING 2. De motor loopt, maar De pompbehuizing is niet met vloeistof gevuld. Vul de pompbehuizing met vloeistof (zie het toestel pompt hoofdstuk "Ingebruikname") geen vloeistof. Binnentreden van lucht in de aanzuigleiding. Controleer of / zorg ervoor dat: de aanzuigleiding en alle verbindingen luchtdicht zijn.
Page 45 12. Service Neem in geval van reclamaties en storingen contact op met uw verkoper. De meest actuele bedieningshandleiding kan, indien gewenst, als PDF per e-mail via:service@tip-pumpen.de worden aangevraagd. Alleen voor EU-landen Gooi elektrische apparaten niet weg bij het huisvuil! Overeenkomstig de Europese richtlijn 2012/19/EU betreffende gebruikte elektrische en elektronische apparatuur en de omzetting in nationaal recht moeten gebruikte elektrische apparaten apart worden ingezameld en worden ingeleverd voor een milieuvriendelijke recycling.
Page 46 Αγαπητέ πελάτη, Συγχαρητήρια για την αγορά της καινούριας σου συσκευής από την T.I.P.! Όπως όλα τα προϊόντα μας, έτσι και αυτό αναπτύχθηκε χρησιμοποιώντας τις πιο πρόσφατες τεχνολογικές εξελίξεις. Η συσκευή κατασκευάστηκε και συναρμολογήθηκε με βάση την υψηλότερη τεχνολογία στον τομέα των αντλιών, χρησιμοποιώντας...
Page 47 εκρηκτικά ή άλλα επικίνδυνα υγρά. Παρακαλούμε να προσέχετε ώστε οι μέγιστες και ελάχιστες θερμοκρασίες των υγρών που πρόκειται να αντληθούν να αναφέρονται μέσα στα τεχνικά χαρακτηριστικά. 3. Τεχνικά Χαρακτηριστικά Μοντέλο GPK 3600 Τάση / συχνότητα 230 V~ / 50 Hz Ισχύς 650 Watt Τύπος...
Page 48 4. Περιεχόμενο Συσκευασίας Η συσκευασία αυτού του προϊόντος περιλαμβάνει: Μία αντλία με καλώδιο τροφοδοσίας και ένα εγχειρίδιο χρήσης. Παρακαλούμε να επαληθεύσετε ότι η συσκευασία του προϊόντος αυτού είναι πλήρης. Ανάλογα με τον σκοπό εφαρμογής του κάθε προϊόντος ενδέχεται να χρειάζονται επιπρόσθετα εξαρτήματα (παρακαλούμε ανατρέξτε στα κεφάλαια, «Εγκατάσταση», «Αυτοματοποίηση...
Page 49 Επίσης, για να διευκολύνετε τις εργασίες συντήρησης, συνιστάται η τοποθέτηση ενός διακόπτη ροής (7) μετά την αντλία και την βαλβίδα αντεπιστροφής. Με τον τρόπο αυτό θα μπορείτε εύκολα να αφαιρέσετε την αντλία χωρίς να αδειάσει η σωληνογραμμή σας. Σταθερή εγκατάσταση 5.4.
Page 50 Η ξηρή λειτουργία, δηλαδή η λειτουργία χωρίς νερό, θα πρέπει να αποφεύγεται μια και η απουσία νερού είναι πιθανό να προκαλέσει υπερθέρμανση της αντλίας. Η υπερθέρμανση αυτή μπορεί να προκαλέσει σημαντική ζημιά στην συσκευή. Επιπλέον αυτό σημαίνει ότι πολύ ζεστό νερό...
Page 51 9. Συντήρηση και επίλυση προβλημάτων Προτού ξεκινήσετε οποιαδήποτε εργασία συντήρησης θα πρέπει να απομακρύνετε την αντλία από την ηλεκτρική τροφοδοσία. Σε αντίθετη περίπτωση, υπάρχει ο κίνδυνος ακούσιας εκκίνησης της αντλίας. Αποποιούμαστε από κάθε ευθύνη, για οποιαδήποτε ζημιά προκληθεί εξαιτίας λανθασμένης απόπειρας...
Page 52 ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΑΠΟΚΑΤΑΣΤΑΣΗ 3. Η αντλία σταματά Το δίκτυο ηλεκτρικής τροφοδοσίας δεν Χρησιμοποιείστε μια συσκευή, που να μετά από μικρό συμφωνεί με τις προδιαγραφές που ανταποκρίνεται στις προδιαγραφές GS, για να διάστημα αναφέρονται στην πλακέτα. ελέγξετε την τάση στα καλώδια τροφοδοσίας λειτουργίας, διότι...
Page 53 12. Υπηρεσίας Σε περίπτωση εγγύησης ή προβλήματος, παρακαλούμε να επικοινωνήσετε με το κατάστημα απ’ όπου αγοράσατε το μηχάνημά σας. Αν χρειαστείτε, μπορείτε να ζητήσετε ενημερωμένες Οδηγίες χρήσης σε μορφή αρχείου PDF μέσω e-mail: service@tip-pumpen.de. Μόνο για της χώρες της ΕΕ Παρακαλούμε...
Page 54 Kedves vásárló, Gratulálunk új T.I.P. berendezése megvásárlásához! Mint termékeink mindegyike, ez is a legújabb műszaki ismereteket alapul véve készült. A gép gyártása és összeszerelése is a legmodernebb szivattyú technika alapján történt, a legmegbízhatóbb villamos illetve elektronikus alkatrészek felhasználásával, így garantált új szerzeményének magas minősége és hosszú élettartama.
Page 55 A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet, ill. nem csökkenhet a legalacsonyabb hőmérséklet alá. 3. Műszaki adatok Modell GPK 3600 Hálózati feszültség / frekvencia 230 V~ / 50 Hz Névleges teljesítmény 650 Watt Védelmi fokozat...
Page 56 5.1. Általános útmutatók a telepítéshez A készüléket a telepítés időtartama alatt nem szabad a villamos hálózatra csatlakoztatni. A szivattyút száraz helyen kell felállítani, ahol a helyiség hőmérséklete nem lépheti túl a 40 C-t és nem csökkenhet 5°C alá. A szivattyút és teljes csatlakozó rendszerét védeni kell a fagytól és egyéb időjárási viszontagságoktól.
Page 57 álljon fenn. A készüléket az erre tervezett rögzítő pontokon az alaphoz biztosan oda kell csavarozni (lásd az „Állandóra telepítés“ c. fejezetet). 6. Villamos csatlakozás A készülék hálózati csatlakozó kábellel és hálózati dugasszal rendelkezik. A hálózati csatlakozó kábelt és hálózati dugaszt csak szakszemélyzet cserélheti ki a veszélyhelyzetek elkerülése végett. Ne szállítsa a szivattyút a kábelnél fogva, és ne használja a kábelt arra sem, hogy a csatlakozódugót annál fogva húzza ki az aljzatból.
Page 58 szivattyúház teljék meg vízzel. Ebben az esetben azonban a szivattyúnak kis időre szüksége van ahhoz, hogy a szállítandó folyadékot felszívja, és a szállítási munkát elkezdje. Ennél az eljárásnál lehetséges, hogy szükség van a szivattyúház többszöri feltöltésére. Ez a szívótömlő hosszától és átmérőjétől függ. Nyissa meg feltöltés után a meglevő...
Page 59 HIBA LEHETSÉGES OKA MEGSZÜNTETÉSE 2. A motor működik, de A szivattyúház nincs feltöltve folyadékkal. A szivattyúházat töltse fel folyadékkal (ld. az a szivattyú nem üzembe helyezés c. fejezetet). A szívóvezetékbe levegő került. Vizsgálja meg és győződjön meg róla, hogy: szállít folyadékot. a szívótömlő...
Page 60 12. Szerviz Garanciális igények vagy működési zavarok esetén keresse fel a vásárlás helyét. Szükség esetén az aktuális kezelési útmutató pdf-változatát a service@tip-pumpen.de e-mail címen igényelheti. Csak EU-országok számára Elektromos készüléket soha ne dobjon a háztartási hulladék közé! A 2012/19/EU számú, az elektromos és elektronikai berendezések hulladékaival foglalkozó EU- irányelv és annak a nemzeti jogba való...
Page 61 Szanowny Kliencie! Gratulujemy zakupu nowego urządzenia firmy T.I.P.! Produkt ten, jak wszystkie nasze wyroby, opracowano wg najnowszych osiągnięć techniki. Produkcja i montaż niniejszego urządzenia są zgodne z nowoczesnymi rozwiązaniami techniki pomp, wykorzystano tu niezawodne elektryczne, elektroniczne i mechaniczne podzespoły, które gwarantują wysoką jakość i długą żywotność nowo zakupionego urządzenia.
Page 62 Minimalna i maksymalna temperatura tłoczonej cieczy powinna mieścić się w granicach podanych w tabeli „Dane techniczne”. 3. Dane techniczne Modell GPK 3600 Napięcie sieciowe / częstotliwość 230 V~ / 50 Hz Moc znamionowa 650 W Klasa ochronności...
Page 63 5. Instalacja Ogólne wskazówki dotyczące instalacji 5.1. Do momentu całkowitego zakończenia instalacji nie wolno podłączać urządzenia do prądu. Pompę należy ustawić w suchym miejscu, przy czym temperatura w pomieszczeniu nie może przekraczać dolnej granicy 5º C i górnej granicy 40º C. Pompę i cały system przyłączeniowy należy chronić...
Page 64 Używanie pompy w wymienionych miejscach dopuszczalne jest zasadniczo tylko wtedy, gdy pompa jest ustawiona stabilnie i zabezpieczona przed zalaniem w odległości co najmniej dwóch metrów od brzegu wody oraz zabezpieczona stabilnym uchwytem przed wpadnięciem do wody. Przy czym urządzenie należy przykręcić śrubami do podłoża w przewidzianych do tego punktach (patrz rozdział...
Page 65 Pompy elektryczne serii T.I.P. GP są urządzeniami samozasysającymi i można je eksploatować tylko po napełnieniu obudowy wodą. W przypadku tym pompa będzie potrzebowała trochę czasu, aż zassie pompowaną ciecz i zacznie ją tłoczyć. Poza tym postępując w ten sposób należy się liczyć z koniecznością wielokrotnego napełniania obudowy pompy.
Page 66 Zakłócenie w pracy Usunięcie Prawdopodobna przyczyna Obudowa pompy nie została napełniona Napełnij obudowę pompy cieczą (patrz ustęp 2. Silnik pracuje, ale pompa nie tłoczy cieczą. „Uruchomienie”). Do przewodu ssawnego wdarło się powietrze. cieczy. Skontroluj, czy przewód ssawny i wszystkie połączenia są szczelne, wejście przewodu ssawnego włącznie z zaworem przeciwzwrotnym są...
Page 67 11. Zamawianie części zamiennych Najszybszą, najprostszą i najbardziej korzystną metodą zamawiania części zamiennych jest złożenie zamówienia elektronicznie. Polecamy Państwu również bezpośredni kontakt z naszym biurem obsługi sprzedaży: tel. (+48) 22 211 80 11, e-mail: info@tippolska.pl 12. Serwis W przypadku zgłoszeń reklamacyjnych lub /i napraw pogwarancyjnych prosimy zwracać bezpośrednio do: Dystrybutor: Serwis: T.I.P.
Page 68 Vážený zákazníku, Blahopřejeme vám k zakoupení nového zařízení T.I.P.! Jako každý z našich výrobků, je i tento vyroben na základě nejnovějších výsledků technických znalostí. Výroba a montáž stroje probíhá na základě nejmodernější techniky čerpadel s použitím nejspolehlivějších elektrických, resp. elektronických součástek, což zaručuje vysokou kvalitu a dlouhou životnost zakoupeného zařízení. Přečtěte si pozorně...
Page 69 Čerpadlo není vhodné k čerpání slané vody, fekálií, hořlavých, leptavých, výbušných anebo jiných nebezpečných kapalin. Přečerpávaná kapalina nesmí mít vyšší anebo nižší teplotu, než jsou mezní teploty uvedené v technických údajích. 3. Technické údaje Model GPK 3600 Síťové napětí/frekvence 230 V~ / 50 Hz 650 wattů Jmenovitý výkon Druh krytí...
Page 70 5. Instalace Všeobecné pokyny k instalaci 5.1. Zařízení nesmí být po dobu celé instalace připojeno k elektrické síti. Čerpadlo musí být nainstalováno na suchém místě, přičemž teplota v tomto prostoru nesmí být vyšší než 40 °C a nižší než 5 °C. Čerpadlo a celý systém připojení musejí být chráněny vůči mrazu a povětrnostním vlivům.
Page 71 Používání na takovýchto místech je zásadně přípustné pouze v případě, je-li čerpadlo nainstalováno stabilně, se zajištěním proti zaplavení, v minimální vzdálenosti od okraje vody dva metry a se stabilním upevněním proti spadnutí do kapaliny. Zařízení musí být přitom pevně spojeno na určených fixačních bodech upevňovacími šrouby s podložkou (viz.
Page 72 čerpadla série T.I.P. GP jsou samonasávací a lze je proto uvést do provozu také tak, že vodu naplníte jen do tělesa čerpadla. V takovém případě však bude čerpadlo potřebovat jistou dobu, než nasaje přečerpávanou kapalinu a začne ji přečerpávat. Kromě toho bude při tomto postupu snad potřebné vícenásobné naplnění tělesa čerpadla.
Page 73 MOŽNÁ PŘÍČINA ODSTRANĚNÍ PORUCHA 2. Motor běží, ale Těleso čerpadla není naplněné kapalinou. Naplňte těleso čerpadla kapalinou (viz odstavec čerpadlo nečerpá. „Uvedení do provozu“). Průnik vzduchu do nasávacího vedení. Zkontrolujte a zabezpečte, že: nasávací vedení a všechny spojky jsou těsné. vstup do nasávacího vedení, včetně...
Page 74 12. Servis V případě uplatňování záručních nároků anebo při poruchách se obraťte, prosím, na vašeho prodejce. Aktuální návod k obsluze v podobě PDF souboru si můžete v případě potřeby vyžádat na e-mailové adrese: service@tip-pumpen.de. Pouze pro země EU. Elektrické přístroje nikdy neodkládejte do komunálního odpadu! Na základě...
Page 75 Sevgili müşterilerimiz, T.I.P.’ten satın aldığınız yeni cihazınız için sizi tebrik ederiz. Bütün mamullerimizde olduğu gibi bu ürün de en yeni teknik bilgi prensiplerine göre geliştirilmiştir. Cihazın üretimi ve montajı en modern pompa teknik esaslarına göre en güvenilir elektrik ya da elektronik ve mekanik yapı parçalarının kullanımıyla gerçekleştirilmiş...
Page 76 A szállított folyadék hőmérséklete nem lépheti túl a műszaki adatok között megadott legmagasabb hőmérsékletet, ill. nem csökkenhet a legalacsonyabb hőmérséklet alá. 3. Teknik veriler Model GPK 3600 Şebeke gerilimi / Frekans 230 V~ / 50 Hz Nominal güç 650 Vat Koruma türü...
Page 77 5. Kurulum Kurulum ile ilgili genel uyarıları 5.1. Bütün kurulum esnasında cihazın elektrik şebekesiyle olan bağlantısı kesik olmalıdır. Pompa oda ısısı 40 °C üzerinde ve 5 °C altında olmayacak şekilde kuru bir yerde konumlandırılmalıdır. Pompa ve bütün bağlantı sistemi donmaya ve hava koşullarına karşı koruma altına alınmalıdır.
Page 78 olması halinde izin verilmektedir. Bunun için cihaz ön görülen yerdeki sabit noktalardan vidalar vasıtasıyla sağlam bir şekilde zemine sıkıştırılması gerekir (bkz. „Sabit kurulum“ bölümü). 6. Elektrik bağlantısı Cihazda şebeke fişiyle beraber bir şebeke bağlantı kablosu mevcuttur. Tehlikeleri engellemek için şebeke bağlantı...
Page 79 Ancak bu durumlarda pompanın taşınacak sıvıyı vakumlayabilmesi ve taşıma işlevini yerine getirebilmesi için biraz zamana ihtiyacı vardır. Bunun haricinde bu işlem için pompa dış gövdesinin muhtemelen bir defadan fazla doldurulması gerekebilir. Bu vakum hortumunun uzunluğuna ve çapına bağlıdır. Dolum işleminden sonra mevcut basınç...
Page 80 ARIZANIN GİDERİLMESİ ARIZA OLASI NEDENLER 2. Motor çalışıyor ancak Pompanın gövdesi sıvı ile doldurulmamıştır. Pompa gövdesine su doldurunuz (bakınız pompa sıvıyı “işletime alma” bölümü). taşımıyor. Vakum borusuna hava girmiştir. Lütfen aşağıdakileri kontrol ederek sorun varsa olması gerektiği hale getiriniz: vakum iletim hattında ve bütün bağlantılarda sızıntı...
Page 81 11. Yedek parça siparişi Yedek parça siparişinin en hızlı, en kolay ve fiyat bakımından en uygun yolu internet üzerinden gerçekleşir. Web sayfamız olan www.tip-pumpen.de birkaç tıklamayla sipariş işlemini rahatça gerçekleştirebileceğiniz yedek parça alışveriş ortamı bulunur. Bunun haricinde web sayfamızda ürünlerimizle ve aksamlarıyla ilgili kapsamlı bilgiler ve değerli öneriler yayınlıyor, yeni cihazları...
Page 82 Уважаеми Купувачи, Поздравяваме Ви по случай закупуването на ново T.I.P. оборудване! Както всичките наши изделия, и това е приготвено въз основа на най-новите технически познания. Произвеждането и сглобяването на машината също станало въз основа на най-модерната помпена техника, с използуване на най-благонадеждените електрически и електронни части, така е гарантирано високото...
Page 83 такива с киселинно съдържание или други опасни материали. Изпомпваната течност не бива да надвишава определената в техническите данни максимална най-висока, а също и да спада под най-ниската посочена температура. 3. Технически данни Модел GPK 3600 Напрежение в мрежата / фреквенция 230 V~ / 50 Hz Номинална мощност 650 Вата...
Page 84 Запазете опаковката по възможност до края на гаранционен срок. Погрижете се за обезвредяване на опаковъчни материали отговаряйки на предписанията по отношение запазване на околната среда. 5. Монтаж Общи указания за монтажа 5.1. По време на цялостната инсталация уредът трябва да е изключен от електрическата мрежа.
Page 85 В малки градински езера и на други подобни места помпата трябва да се експлоатира чрез остатъчен ток прекъсвач (FI-реле) с номинална стойност на остатъчен ток ≤ 30 (DIN VDE 0100-702 és 0100-738). Проверете при Вашата електроразпределителна фирма при Вас са налице тези предпоставки. Използването...
Page 86 Винаги оглеждайте помпата преди да започнете работа с нея. Това се отнася особено за електрическия кабел и щекера. Внимавайте за правилната й позиция и изправното състояние на всички съединения. Повредена помпа не бива да се използва. В случай на повреди тя трябва да се занесе в професионален сервиз.
Page 87 ПОВРЕДА ВЪЗМОЖНА ПРИЧИНА ПРЕКРАТЯВАНЕ Помпата не Няма ток. Да проверяваме с един апарат, имащ пренася течност, окачествяване GS, дали има моторът не напрежение (да вземаме под внимание работи. предписанията по безопасност!). Да проверяваме, дали щепселът напълно е бутнат в контакта. Ако е възникнало напрежение, зелената...
Page 88 Износени части като водещо колело и уплътнения на фланци не са включвани в гаранцията. Произвеждаме всички части с най-голяма грижливост и с използуване на материали с висока стойност, и са проектирани за дълъг живот. Изхабяването обаче зависи от характера на употреба, от нейния интензитет...
Page 89 Stimate Cumpărător, Vă felicităm pentru cumpărarea noului dumneavoastră echipament T.I.P.! Aşa cum sunt toate produsele noastre, şi acesta a fost confecţionat pe baza celor mai noi cunoştinţe tehnice existente. Fabricarea şi montarea utilajului a avut loc pe baza celei mai moderne tehnici din domeniul pompelor, utilizând cele mai fiabile componente electrice şi mecanice, astfel încât sunt garantate durata lungă...
Page 90 Lichidul antrenat nu poate depăşi temperatura maximă respectiv minimă specificate în datele tehnice respective. 3. Date tehnice Model GPK 3600 Tensiune / frecvenţă reţea alimentare 230 V~ / 50 Hz Putere nominală...
Page 91 5. Instalare Instrucţiuni generale de instalare 5.1. În timpul întregului proces de instalare nu este voie ca aparatul să fie racordat la reţeaua de alimentare cu curent. Pompa trebuie instalată într-un loc uscat, unde temperatura camerei să nu depăşească 40 °C sau să...
Page 92 Exploatarea în asemenea locuri se face numai atunci când pompa se află într-un loc stabil şi ferit de umiditate, la o distanţă minimă de doi metri de la malul apei şi ferită de pericolul răsturnării. Aparatul trebuie ataşat strâns la bază...
Page 93 aspirarea lichidului şi preluarea funcţiei de pompare. La această procedură poate fi necesară umplerea repetată a carcasei pompei. Aceasta depinde de lungimea şi diametrul conductei de aspiraţie. După această aerisire, deschideţi armăturile de separare - de ex. un robinet de apă în conducta de presiune (7), astfel încât să se poată evacua aerul prin procesul de aspiraţie.
Page 94 CAUZĂ POSIBILĂ DERANJAMENT REMEDIERE Carcasa pompei nu este umplută cu lichid. Umpleţi carcasa pompei cu lichid (vezi capitolul 2. Motorul funcţionează, dar „Punere în funcţiune“). Verificaţi şi asiguraţi-vă că: Intrare aer în conducta de aspiraţie. pompa nu vehiculează lichid. racordurile conductei de aspiraţie sunt etanşe. sorbul conductei de aspiraţie, inclusiv supapa de reţinere sunt imerse în lichid.
Page 95 12. Service Pentru reclamaţii în garanţie sau deranjamente, vă rugăm să vă adresaţi vânzătorului dumneavoastră. Instrucţiunile de utilizare pot fi solicitate ca fişier PDF prin e-mail la: service@tip-pumpen.de. Numai pentru ţările UE Nu evacuaţi aparatele electrice la gunoiul menajer! Conform normei europene 2012/19/EU privind aparatele electrice şi electronice vechi şi corespondenţa în drept naţional, aparatele electrice uzate trebuie colectate separat şi supuse revalorificării ecologice.
Page 96 Poštovani kupci! Srdačne čestitke što ste kupili novi pumpni agregat od T.I.P.! Kao svi naši proizvodi tako je i ovaj razvijen na osnovi najnovijih tehničkih saznanja. Proizvodnja i montaža agregata se vrši na osnovi najnovije tehnike pumpi uz uporabu pouzdanih električnih, elektroničkih i mehaničkih dijelova, tako da je osigurana visoka kvaliteta i dug vijek trajanja vašega novog pumpnog agregata.
Page 97 Pumpa nije pogodna za dobavu slane vode, fekalija, upaljivih, iritirajućih, eksplozivnih ili drugih opasnih tekućina. Temperatura tekućine ne smije prelaziti dopuštenu donju, odnosno gornju granicu koje su navedene u popisu tehničkih podataka. 3. Tehnički podaci Model GPK 3600 Napon/frekvencija 230 V~ / 50 Hz Nazivna snaga 650 Watt Zaštita...
Page 98 5. Ugradnja Opće upute za ugradnju 5.1. Za vrijeme ugradnje, aparat ne smije biti uključen u struju. Pumpa mora biti postavljena na suhom mjestu, u prostoru gdje temperatura ne prelazi 40 °C i ne pada ispod 5 °C. Pumpa i ukupni priključni sistem moraju biti zaštićeni od smrzavanja i utjecaja vremenskih prilika.
Page 99 6. Elektro priključak Aparat posjeduje električni kabel sa utikačem. Zamjenu priključnog kabla mora izvršiti stručna osoba, radi sprečavanja mogućih opasnosti. Ne koristite kabel za nošenje pumpe i ne koristite se njime za izvlačenje utikača iz utičnice. Zaštitite utikač od visokih temperatura, ulja i oštrih rubova. Vrijednosti navedene pod ˝Tehnički podaci˝...
Page 100 Za prekid rada opet koristite prekidač uključeno/isključeno. Predviđeni zaporni elementi na tlačnom vodu (slavine, pipe, ventili) sada se mogu ponovo zatvoriti. Kada pumpa nije dulje vrijeme radila, da je pokrenete, potrebno je ponoviti sve opisane korake. Elektro pumpe serije T.I.P. GP, opremljene su ugrađenom termičkom zaštitom motora. Kod preopterećenja, motor se sam iskopčava, a nakon hlađenja ponovo sam ukopčava.
Page 101 MUGUĆI UZROK SMETNJA OTKLANJANJE El. priključak ne podudara se sa S jednim uređajem GS-certifikata Pumpa nakon podacima na nazivnoj pločici proizvoda. kratkotrajnog rada kontroliramo napon u vodovima priključnog kabla (pripazimo na upute o staje, jer je proradila termička sigurnosti!). zaštita. Krute čestice začepile pumpu ili usisni Uklonite nakupljene tekućine.
Page 102 Vážený zákazník, Blahoželáme Vám ku kúpe Vášho nového zariadenia T.I.P.! Tak ako všetky naše výrobky, tak aj toto zariadenie sa zakladá na najnovších technických poznatkoch. Tento stroj bol vyrobený a zmontovaný na základe najmodernejších poznatkov čerpadlovej techniky, pri použití najspoľahlivejších elektrických, resp. elektronických súčiastok, čo zaručuje vášmu novému zariadeniu vysokú kvalitu a dlhú...
Page 103 Čerpadlo nie je vhodné na čerpanie slanej vody, fekálií, horľavých, leptavých, výbušných alebo iných nebezpečných kvapalín. Prečerpávaná kvapalina nesmie mať vyššiu alebo nižšiu teplotu, ako sú medzné teploty uvedené v technických údajoch. 3. Technické údaje Model GPK 3600 Sieťové napätie/frekvencia 230 V~ / 50 Hz Menovitý výkon 650 Wattov...
Page 104 5. Inštalácia Všeobecné pokyny k inštalácii 5.1. Zariadenie nesmie byť počas celej inštalácie pripojené na elektrickú sieť. Čerpadlo musí byť nainštalované na suchom mieste, pričom teplota v tomto priestore nesmie byť vyššia ako 40 °C a nižšia ako 5 °C. Čerpadlo a celý systém pripojenia musia byť chránené pred mrazom a poveternostnými vplyvmi.
Page 105 Používanie na takýchto miestach je zásadne prípustné len v prípade, ak je čerpadlo nainštalované stabilne, so zaistením proti zaplaveniu, v minimálnej vzdialenosti od okraja vody dva metre a so stabilným upevnením proti spadnutiu do kvapaliny. Zariadenie musí byť pritom pevne spojené na určených fixačných bodoch upevňovacími skrutkami s podkladom (viď...
Page 106 Elektrické čerpadlá série T.I.P. GP sú samonasávacie a dajú sa preto uviesť do prevádzky aj tak, že vodu naplníte len do telesa čerpadla. V takomto prípade však bude čerpadlo potrebovať istý čas, kým nasaje prečerpávanú kvapalinu a začne ju prečerpávať. Okrem toho bude pri tomto postupe možno potrebné viacnásobné...
Page 107 MOŽNÁ PRÍČINA PORUCHA ODSTRÁNENIE 2. Motor beží, ale Teleso čerpadla nie je naplnené kvapalinou. Naplňte teleso čerpadla kvapalinou (pozri odsek čerpadlo nečerpá. „Uvedenie do prevádzky“). Skontrolujte a zabezpečte, že: Prienik vzduchu do nasávacieho vedenia. nasávacie vedenia a všetky spojky sú tesné. vstup do nasávacieho vedenia, vrátane spätného ventila, je ponorený...
Page 108 11. Objednanie náhradných dielov Najjednoduchšie, najrýchlejšie a najlacnejšie je náhradné diely objednať cez internet. Naša stránka www.tip-pumpen.de disponuje kompletnou predajňou náhradných dielov, kde si môžete objednávku niekoľkými kliknutiami vybaviť. Okrem toho na stránke nájdete aj informácie a typy týkajúce sa našich výrobkov a ich doplnkov, predstavujeme tu nové...
Page 109 Spoštovani kupec, Čestitamo Vam za nakup nove naprave T.I.P.! Kot vsi naši izdelki, je tudi ta narejen na podlagi najnovejših tehničnih spoznanj. Tudi proizvodnja in montaža naprave temelji na najmodernejši tehniki za črpalke, z uporabo najzanesljivejših električnih, oziroma elektronskih delov, kar temu novemu proizvodu zagotavlja visoko kakovost in dolgo življenjsko dobo. Da boste lahko uživali vse tehnične prednosti naprave, prosimo, pazljivo preučite navodila za uporabo.
Page 110 Črpalka ni primerna za dobavo slane vode, fekalij, vnetljivih, dražljivih, eksplozivnih ali drugih nevarnih tekočin. Temperatura tekočine ne sme presegati dovoljene spodnje oziroma zgornje meje, ki so navedene v opisu tehničnih lastnosti. 3. Tehnični podatki Model GPK 3600 Napetost/frekvenca 230 V~ / 50 Hz Nazivna jakost 650 Watt Zaščita...
Page 111 5. Vgradnja Splošna navodila za inštaliranje 5.1. Med vgrajevanjem aparat ne sme biti priključen na elektriko. Črpalka mora biti nameščena na suhem mestu in v prostoru, kjer temperatura ni višja od 40 °C in ne nižja od 5 °C. Črpalka in ves priključni sistem morajo biti zaščiteni proti zmrzovanju in vplivom vremenskih sprememb.
Page 112 6. Električni priključek Aparat ima električni kabel z vtikačem. Priključni kabel lahko zamenja samo strokovna oseba zaradi preprečitve možnih nevarnosti. Ne uporabljajte kabla za nošenje črpalke, prav tako ga ne uporabljajte za izvlačenje vtikača iz vtičnice. Zaščitite vtikač pred visokimi temperaturami, olji in ostrimi robovi. Vrednosti, navedene v ˝Tehničnih podatkih˝, morajo odgovarjati predvideni napetosti.
Page 113 Če črpalka dlje časa ni delala, morate pred vključitvijo ponoviti vse opisane korake. Električne črpalke iz serije T.I.P. GP so opremljene z vgrajeno termično zaščito motorja. Pri preobremenitvi se motor sam izključi, ko se ohladi, se ponovno sam vključi. Možne motnje in njihovo odstranjevanje je opisano točki - “Vzdrževanje in pomoč...
Page 114 MOŽEN VZROK MOTNJA ODSTRANJEVANJE 3. Črpalka se po El. priključek ni v skladu s podatki iz nazivne Z napravo s kvalifikacijo G5 preverimo napetost krajšem času ploščice proizvoda. na žicah priključnega kabla (upoštevajmo zaustavi, ker se varnostne predpise!). vključi termična Črpalka ali sesalni vod sta zamašena s trdimi Odstranite nabrano tekočino.
Page 115 Дорогой покупатель, дорогая покупательница, Сердечно поздравляем Вас с покупкой Вашего нового аппарата T.I.P.! Как и все наши изделия, этот продукт разработан на основе новейших технических знаний. Изготовление и сборка аппарата производилась на базе самой современной насосной техники и с применением надежных...
Page 116 взрывоопасных и других опасных жидкостей. Температура подаваемой жидкости не должна выходить за пределы указанной в технических данных максимальной и минимальной температуры. 3. Технические данные Модель GPK 3600 Сетевое напряжение / частота 230 В~ / 50 Гц Номинальная мощность 650 Вт...
Page 117 4. Объём поставки Объём поставки данного продукта включает: Один насос с соединительным кабелем, одна инструкция по эксплуатации. Проверьте комплектность объёма поставки. В зависимости от цели применения может потребоваться дополнительное оборудование (см. Глава „Установка“, „Автоматизация с использованием специализированных комплектующих деталей» и «Заказ запчастей»). Сохраняйте...
Page 118 Стационарная установка 5.4. При стационарной установке нужно следить за тем, чтобы штекер был хорошо доступным и видимым. Для стационарной установки насос следует прикрепить к подходящей стабильной опорной поверхности. Для уменьшения вибрации рекомендуется между насосом и опорной поверхностью проложить антивибрационный материал, например, слой резины. Использование...
Page 119 Не допускайте непосредственного воздействия влаги на насос (например, при работе как дождевателя). Предохраняйте насос от дождя. Следите за тем, чтобы над насосом не было никаких капающих соединений. Не используйте насос в сыром или влажном помещении. Убедитесь, что насос и электрическое штекерное соединение находятся в месте, которое...
Page 120 Если аппарат длительное время не используется, его нужно полностью опорожнить, открыв выпускной винт (10) для воды. После этого промойте насос чистой водой. Хорошо просушите головку насоса, чтобы предупредить его повреждение коррозией. В морозную погоду вода, находящаяся в насосе, при замерзании может вызвать значительные повреждения.
Page 121 10. Гарантии Этот аппарат изготовлен и проверен самыми современными методами. Продавец дает гарантию на безупречный материал и бездефектное изготовление в соответствии с законодательством соответствующей страны, в которой куплен аппарат. Время гарантии начинается со дня покупки на следующих условиях: В течение гарантийного периода бесплатно устраняются все дефекты, связанные с дефектами материала или...
Page 122 Дорогий покупець, дорога покупниця, Сердечно поздоровляємо вас з покупкою Вашого нового апарата T.I.P.! Як і усі наші вироби, цей продукт розроблений на основі новітніх технічних знань. Виготовлення і складання апарата виконувалось на базі найсучасніших досягнень насосної техніки із застосуванням надійних електричних, електронних та механічних деталей, що гарантує високу якість і тривалий термін служби...
Page 123 Насос не призначений для подачі солоної води, фекалій, займистих, їдких, вибухонебезпечних і інших небезпечних рідин. Температура рідини, яка подається, не повинна перевищувати зазначену в технічних даних максимальну температуру. 3. Технічні дані Модель GPK 3600 Напруга в мережі / частота 230 В~ / 50 Гц Номінальна потужність 650 Вт...
Page 124 Перевірте комплектність обсягу поставки. Залежно від мети застосування може знадобитися додаткове встаткування (див. Глави «Установка», «Автоматизація з використанням спеціалізованих комплектуючих деталей» й «Замовлення запчастин»). Зберігайте упаковку до закінчення гарантійного строку. Утилізуйте пакувальні матеріали безпечним для навколишнього середовища способом. 5. Установка Загальні...
Page 125 Використання насоса для садових ставків і подібних місць 5.5. Використання насоса для садових ставків і подібних місць допускається, як правило, при відсутності контактуючих з водою осіб. Для використання в садових ставках і подібних місцях насос повинен бути обладнаний автоматичним вимикачем, що діє з появою витоку струму (FI-перемикач) зі значенням номінального струму ушкодження ≤...
Page 126 При кожнім пуску потрібно найретельніше переконатися, що насос установлений надійно і міцно. Апарат повинен бути встановлений на рівній основі і у прямому положенні. Перед кожним користуванням апаратом проведіть його візуальний контроль. Це особливо стосується мережного проводу і штепселя. Перевірте міцність кріплення всіх гвинтів і стан усіх підключень. Несправним...
Page 127 Несправність Можлива причина Усунення 1. Насос не подає Немає струму. Перевірте стан напруги приладом, рідину, двигун не настроєним на постійний струм. працює. (Дотримуйте техніки безпеки!). Перевірте, чи правильно вставлений штекер. Спрацював термічний захист двигуна. Насос відключити від мережі, дати охолонути системі, усунути причину. Несправний...
Page 128 Вимоги на відшкодування збитків не приймаються, якщо вони виникли не через злий намір і грубу недбалість виготовлювача. Інші вимоги на основі гарантії не приймаються. Гарантійні вимоги покупець повинен підтвердити пред'явленням чека. Ці гарантійні зобов'язання дійсні тільки в країні, в якій був куплений апарат. Особливі...
Page 129 Illustrations Illustrations Illustrazioni Imagenes Afbeeldingen Παράρτημα: Załącznik: Příloha: Приложение: Melléklet: Σχέδια & Картини Ábrák rysunki Obrázky Resimler Φωτογραφίες Приложение: Додаток: Anexe: Dodatak: Príloha: Dodatek: рисунки рисунки Desene Slike Obrázky Slike GPK 3600 M ontage des Tragegriffs /mounting of the handle...
Page 130 Funktionsteile / Details Sauganschluss Rückschlagventil * 11 Druckleitung * Ansaugleitung * Absperrventil * 12 Tragegriff Rückschlagventil * Pumpengehäuse 13 Standfüße Ansaugfilter * Einfüllöffnung für Wasser 14 Netzanschlusskabel Druckanschluss 10 Ablassöffnung für Wasser 15 Ein- u. Ausschalter HA: Ansaughöhe HI: Abstand zwischen Wasseroberfläche und Eingang der Ansaugleitung (min. 0,3 m) * nicht im Lieferumfang enthalten Functional parts / Details Suction port...
Page 131 Λειτουργικά τμήματα / Λεπτομέρειες Στόμιο αναρρόφησης Ποδοβαλβίδα (ανεπίστροφη) * 11 Σωλήνας κατάθλιψης * Σωλήνας αναρρόφησης * Διακόπτης ροής * 12 Χερούλι μεταφοράς Ποδοβαλβίδα (ανεπίστροφη) * Κέλυφος αντλίας 13 Πόδια Φίλτρο εισαγωγής * Στόμιο πλήρωσης νερού 14 Καλώδιο ηλεκτρικής τροφοδοσίας Στόμιο κατάθλιψης 10 Βαλβίδα...
Page 132 Componente / Detalii Racord de absorbţie Supapă de reţinere * 11 Conductă de presiune * Conductă aspiraţie * Ventil de separare * 12 Mâner transport Supapă de reţinere * 13 Picioare de susţinere Corpul pompei Filtru de aspiraţie * Orificiul de umplere cu apă 14 Cablu de reţea 15 Întrerupător pornit/oprit Racord de presiune...
