Le système S-Link est un système de contrôle CAN employé pour les communications entre les produits Sleipner installés sur un bateau. Les
câbles dorsale assurent alimentation et communication, alors que des câbles spur distincts sont reliés à chaque unité connectée. Un seul câble
d'alimentation S-Link doit être connecté à un câble dorsale. Les unités consommant peu d'énergie sont alimentées directement via le bus S-Link.
Avantages principaux d'un système S-Link :
- Fiches compactes et résistantes à l'eau
- Coloris et codage différents des câbles dorsale et spur afi n de garantir une installation correcte et facilitée (les câbles dorsale sont dotés de
connecteurs bleus et les câbles spur de connecteurs verts)
- Longueur des câbles et extenseurs dorsale variés pour plus de flexibilité et simplifi er les ajustements apportés
Tenez compte des indications suivantes lors de l'installation des câbles S-Link :
Sélectionnez les câbles adéquats afi n de réduire au maximum la longueur des câbles dorsale et spur. Si vous procédez à une installation à l'aide
d'un câble dorsale d'une longueur supérieure à 100 m, adressez-vous à votre distributeur local. Les câbles S-Link doivent être correctement fi xés
lors de l'installation pour éviter les courbures importantes, le frottement des câbles et les pressions indésirables sur les connecteurs. Par ailleurs,
le mécanisme de verrouillage des connecteurs doit être entièrement fermé. Enfi n, pour qu'ils soient fonctionnels sur le long terme, les câbles,
connecteurs en T et extenseurs doivent être positionnés de sorte à empêcher leur immersion permanente dans l'eau ou d'autres liquides. Il est
également recommandé d'installer les câbles de manière à ce que ceux-ci, ainsi que leurs connecteurs, n'entrent pas en contact avec l'eau et soient
protégés de la condensation.
Idéalement, le câble d'alimentation doit être connecté au niveau du milieu d'un bus dorsale afi n que la chute de tension soit identique à chaque
extrémité de ce dernier. Les brins jaune et noir du câble d'alimentation doivent être reliés à la terre et le brin rouge à un connecteur de 12 ou 24 V CC.
Pour limiter les risques d'interférences, évitez d'acheminer les câbles S-Link à proximité d'équipements tels que des émetteurs radio, des antennes ou
des câbles à haute tension. En outre, chaque extrémité d'un câble dorsale doit comporter une terminaison END.
Afi n de faciliter l'installation future d'équipements supplémentaires, il est possible de ne pas placer de terminaison sur les câbles spur. Dans ce cas,
assurez-vous de protéger les connecteurs ouverts de l'eau et de l'humidité afi n d'empêcher leur corrosion.
* Extrémité
* Extrémité
bleue
bleue
* Extrémité
* Extrémité
verte
verte
* Extrémité
verte
* Extrémité
bleue

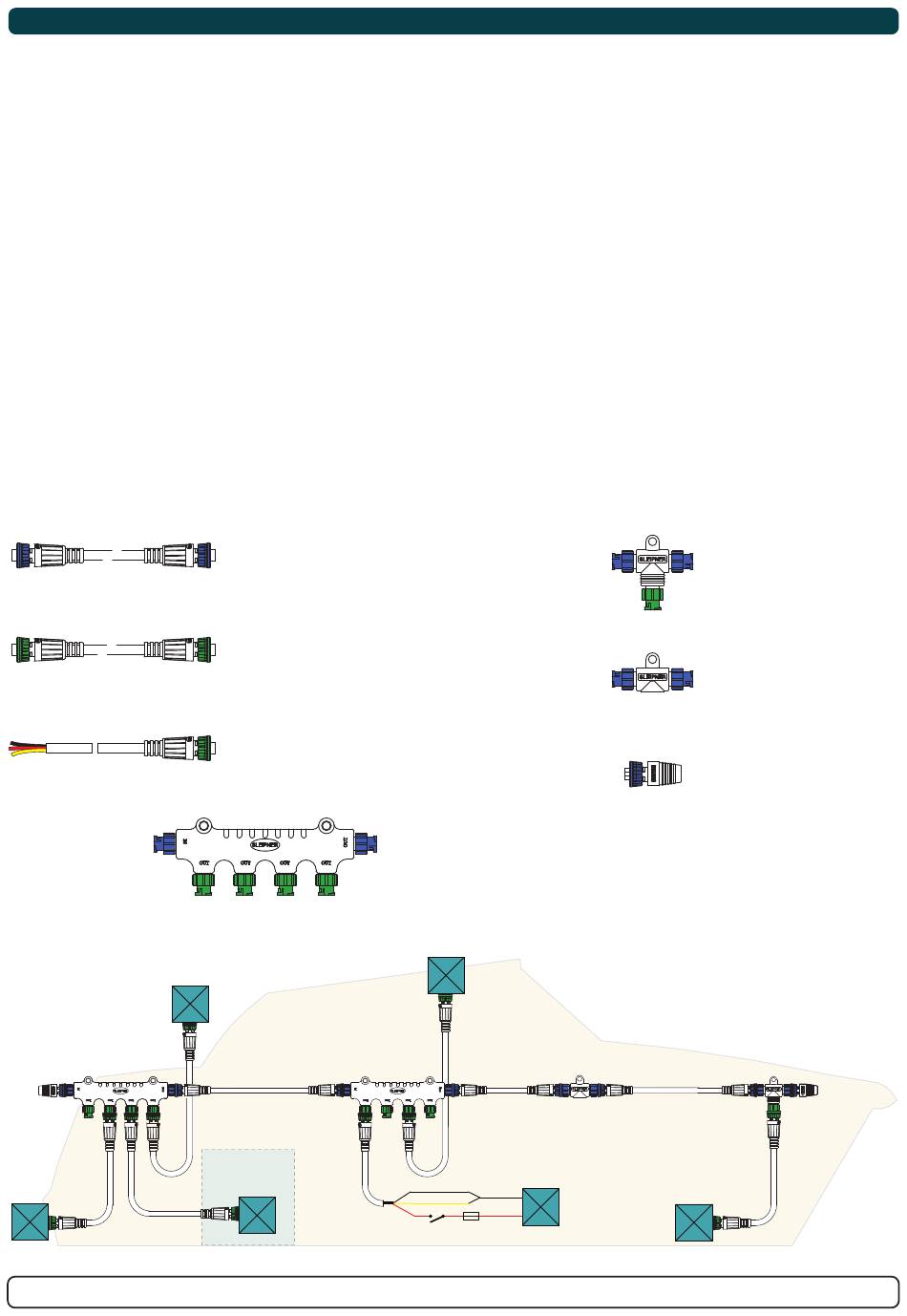

Exemple de configuration S-Link
Connecteur en
T à quatre ports
Terminaison
END
Câble spur
Propulseur de poupe
Description du système S-Link
Câble dorsale
Permet les communications sur tout le bateau et fait
office de bus. Plusieurs longueurs disponibles.
Câble spur
Permet de relier des dispositifs S-Link conformes
à un câble dorsale. Un câble spur doit être utilisé pour
chaque composant connecté, sans exception. Longueur
la plus courte possible à adopter. Plusieurs longueurs
disponibles.
Câble d'alimentation
Requis pour toute installation nécessitant la connexion
d'un câble dorsale à une alimentation et doit être
protégé par un fusible 2 A.
* Extrémité
bleue
* Extrémité verte
Panneau de
commande
Câble spur
Connecteur en
T à quatre ports
Câble dorsale
Puissance
Interrupteur
principal
automatique
Câble
spur
* Pour système DC
Connecteur en T à quatre ports
Permet de connecter plusieurs câbles spur. Fourni avec deux
calottes d'étanchéité pour protéger les ports non utilisés.
Panneau de
commande
Câble spur
Extenseur pour câble dorsale
Câble dorsale
Alimentation
S-Link
Noir
Terre
Jaune
Rouge
12/24 V
Commutateur
Fusible
facultatif
2 A
PJC421 et PJC422
* Extrémité
* Extrémité
Connecteur en T
bleue
bleue
Permet de connecter un câble
spur ou d'alimentation à un
câble dorsale (un connecteur
en T pour chaque câble relié).
* Extrémité verte
* Extrémité
* Extrémité
Extenseur pour câble
bleue
bleue
dorsale
Permet de connecter
deux câbles dorsale afin
d'augmenter la longueur.
* Extrémité
Terminaison END
bleue
Doit être placée à chaque
extrémité d'un bus dorsale.
Connecteur en T
Câble dorsale
Câble spur
Propulseur d'étrave
-
6770
8
MC_0120
