Description
Interfaces disponibles
Tension de sortie au niveau des broches des
sorties numériques
Courant maximal total au niveau des broches
des sorties numériques
Courant maximal au niveau d'une broche d'une
sortie numérique
Courant maximal via sortie relais isolée
Protection E/S
Niveau de tension des entrées numériques
* Pour potentiomètres des joysticks
** Pour rétroéclairage des joysticks
Le câble d'E/S doit être relié au connecteur X3 I/O du TP-35.
Le câble d'E/S mesure deux mètres.
Référence du câble d'E/S : SM908998.
Le câble d'E/S est inclus avec tous les panneaux de commande
PJC4xx dont la référence se termine par -DNV.
50

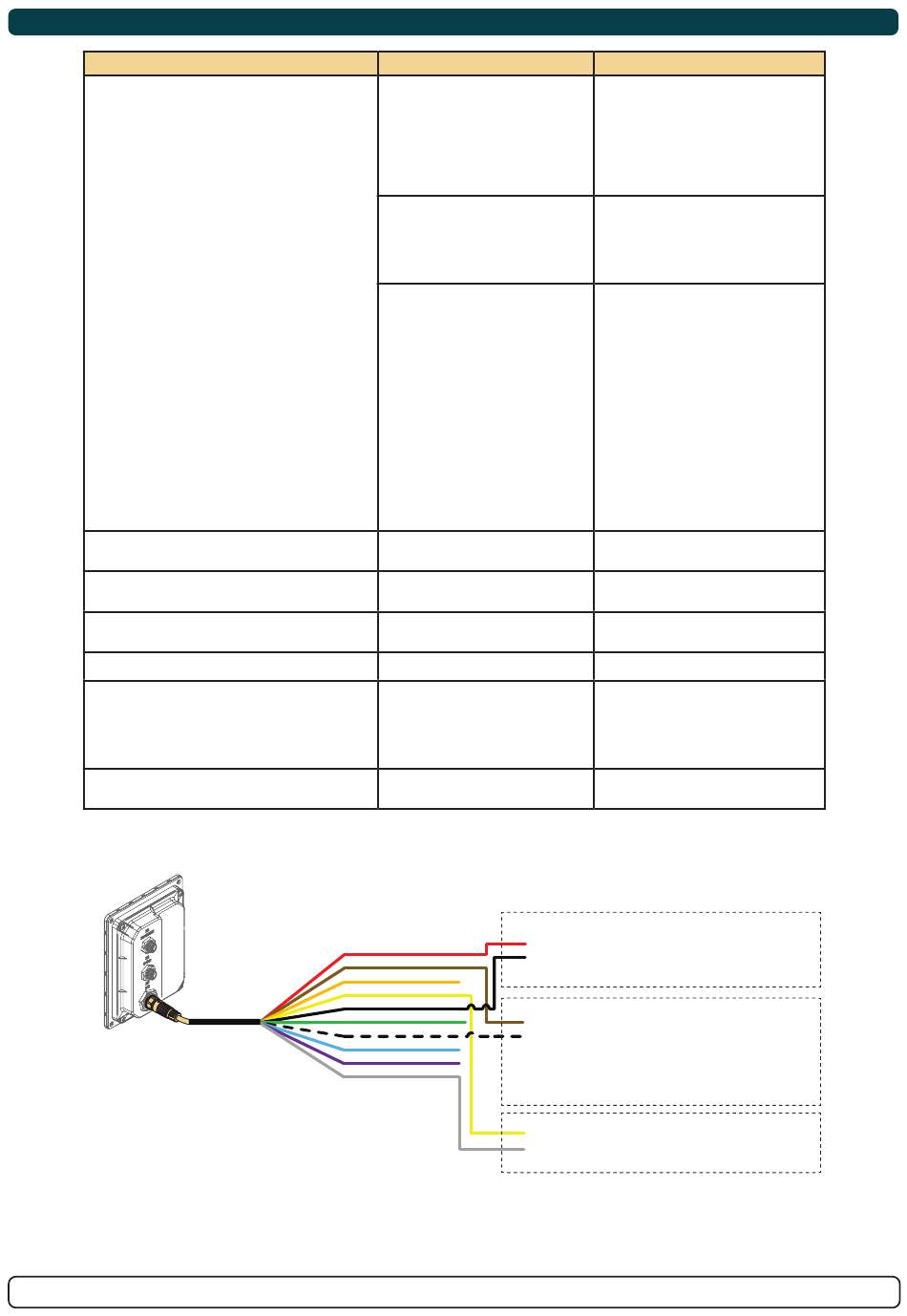

Description détaillée des entrées et sorties
Nom
X1 Joystick
- 1 +12 V/+5 V vers joystick
- 1 AGND
- 2 entrées analogiques
- 2 entrées numériques
- 1 +5 V vers LED du joystick
- 1 LIN données
X2 S-Link
- Vin
- GND
- CANH
- CANL
X3 IO
- 2 sorties numériques
- 2 E/S numériques
- 2 terre
- 1 DO_ISO_A
- 1 DO_ISO_B
- 1 VIN externe
- 1 terre externe
Identique à la tension
d'alimentation
100 mA
100 mA
45 mA
31 V CC et 0 V CC
Élevé = supérieur à 4,5 V CC
Faible = inférieur à 0,5 V CC
Brochage du câble d'E/S
Numéro de broche. Couleur du fil –
Nom du signal
1. Rouge – +V_EXT
2. Marron – DO_0
3. Orange – GND
4. Jaune – DO_ISO_A
5. Noir – GND_EXT
6. Vert – DIO_1
7. Noir/blanc – GND
8. Bleu clair – DIO_0
9. Violet – DO_1
10. Gris – DO_ISO_B
PJC421 et PJC422
Remarque
Connecteur mâle 8 broches
Courant maximal :
+12 V vers joystick : -40 mA*
+5 V vers joystick : -40 mA*
+5 V vers LED du joystick : -80 mA**
Connecteur mâle S-Link 5 broches
Connecteur mâle 10 broches
Les signaux numériques de sortie
au niveau des sorties DO_0, DO_1,
DIO_0 et DIO_1 sont uniquement
disponibles lorsque le TP-35 est
alimenté via l'interface S-Link.
Les sorties numériques
correspondent à des pilotes
côté alimentation.
Les sorties DO_ISO_A et DO_ISO_B
correspondent à des sorties relais
isolées.
DO_ISO_A et DO_ISO_B
Toutes les entrées et sorties
accessibles peuvent être
connectées à la terre et tolèrent
une tension identique à celle
d'alimentation (+31 V au maximum).
Exemple de connexion d'alimentation auxiliaire (fonctionnalité uniquement
disponible sur les PJC4xx dont les références se terminent par -DNV).
9 à 31 V CC
Terre
Alimentation principale via connecteur S-Link
Exemple de connexion d'alarme
Alarme +
Alarme -
Une alarme peut éventuellement être connectée à la sortie DO_1, DIO_0
ou DIO_1, ou via un relais connecté à la sortie DO_ISO_A
et à la sortie DO_ISO_B.
Intensité maximale de l'alarme : 100 mA
Tension de sortie identique à la tension S-Link
Référence de l'alarme : SM909828
Exemple de connexion relais
Relais A
Relais B
Intensité maximale via relais : 45 mA
