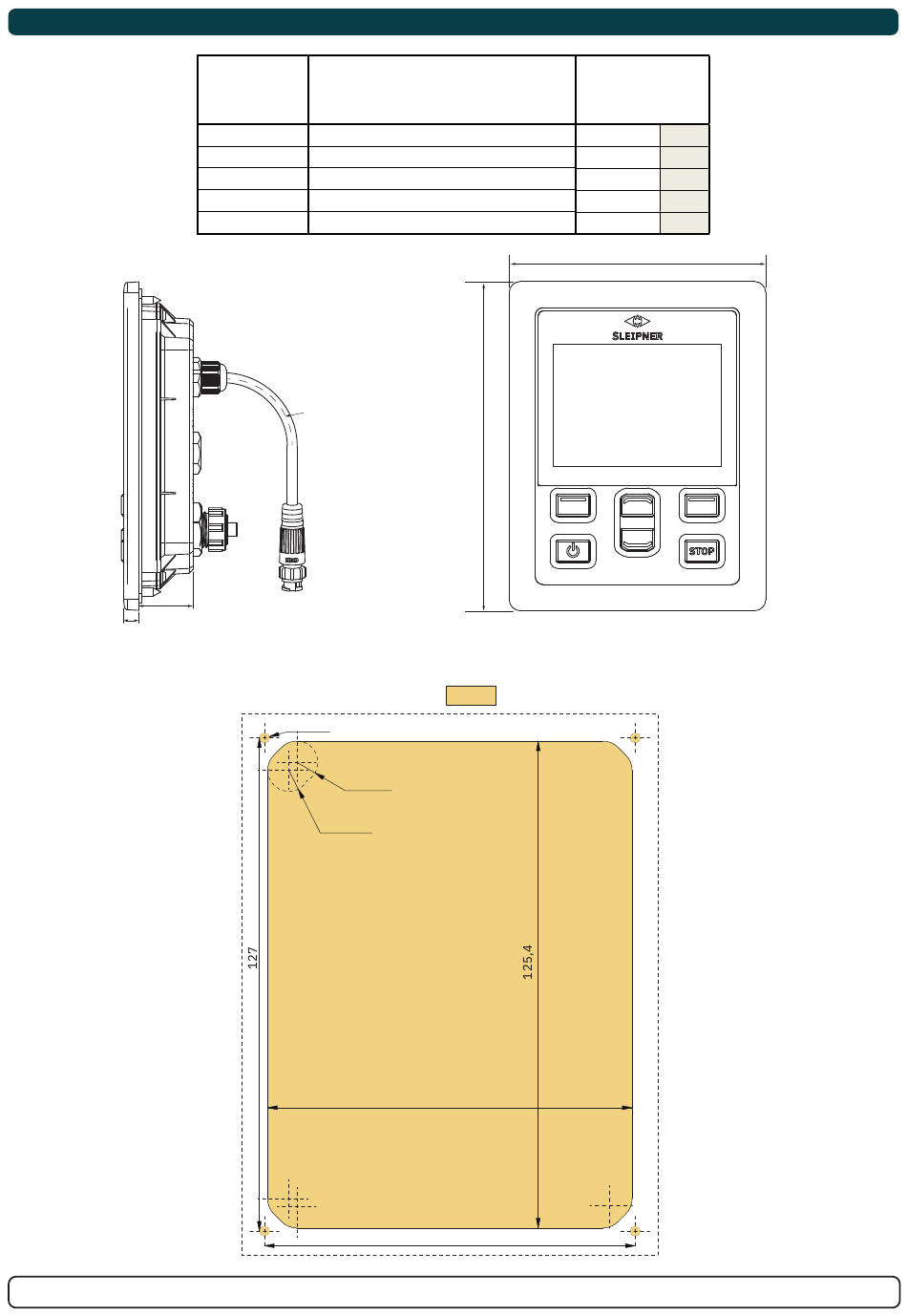

Mesures applicables en cas de montage par l'avant du panneau de commande TP-35

Montage par
l'avant
(b)
(a)
36
Code de mesure Description de la mesure
H Hauteur du panneau
L Largeur du panneau
(a) Hauteur de montage au-dessus du tableau de bord
(b) Profondeur derrière le tableau de bord (câbles non inclus)
(c) Rayon de courbure du câble
(c)
Découpe pour montage par l'avant
Ø 2,5
Ø 10,5
Ø 10,5
H
Gabarit de découpe
93,9
95,5
PJC421 et PJC422
TP-35
Montage par l'avant
Millimètres Pouces
143,1 5,6
111,6 4,4
6,5 0,26
23,5 0,9
35 1,4
L
-
6770 8
