Confi guration des paramètres du PDC-301
Le contrôleur proportionnel PDC-301 destiné aux propulseurs CA s'accompagne de plusieurs paramètres pouvant être confi gurés.
Permet de spécifi er l'emplacement où le dispositif est installé. Dans un système avec deux propulseurs d'étrave ou de poupe
(par exemple, un catamaran), utilisez l'option Bow (Étrave) ou Stern (Poupe) pour le propulseur bâbord. Enfi n, avec des
propulseurs situés à tribord, utilisez l'option Bow Starboard (Étrave tribord) ou Stern Starboard (Poupe tribord).
Location
• Bow (Étrave ; option défi nie par défaut)
• Stern (Poupe)
• Bow Starboard (Étrave tribord)
• Stern Starboard (Poupe tribord)
Permet de défi nir la direction de la poussée du propulseur.
Thrust Direction • Normal (option défi nie par défaut)
• Swapped (Inversé)
Permet de confi gurer le type de propulseur.
Function
• SAC (propulseur à tunnel par défaut)
• SRAC (propulseur CA rétractable)
Permet de défi nir la poussée maximale du propulseur. Une valeur comprise entre 50 et 100 % peut être sélectionnée
Max Output
(par défaut, la valeur 100 % est confi gurée). Le PDC 301 déterminera l'échelle du signal du joystick en fonction de cette valeur.
Permet de défi nir la poussée maximale si les propulseurs de poupe et d'étrave sont commandés en même temps. Une valeur
comprise entre 0 et 100 % peut être sélectionnée (par défaut, la valeur 100 % est confi gurée).
Load Share
Cette limite permet au système de diminuer dynamiquement la charge combinée au niveau du générateur, et ce pour chaque
Limit
propulseur, en fonction de la position du joystick et des paramètres défi nis. Pour obtenir des informations détaillées et en
savoir plus sur la confi guration, consultez le manuel d'utilisation des propulseurs CA (identifi ant du document : 6054).
Permet de sélectionner le type de variateur de fréquence devant être contrôlé par le PDC-301.
Drive Type
• ABB ACS580/880 (option défi nie par défaut)
• VACON
14

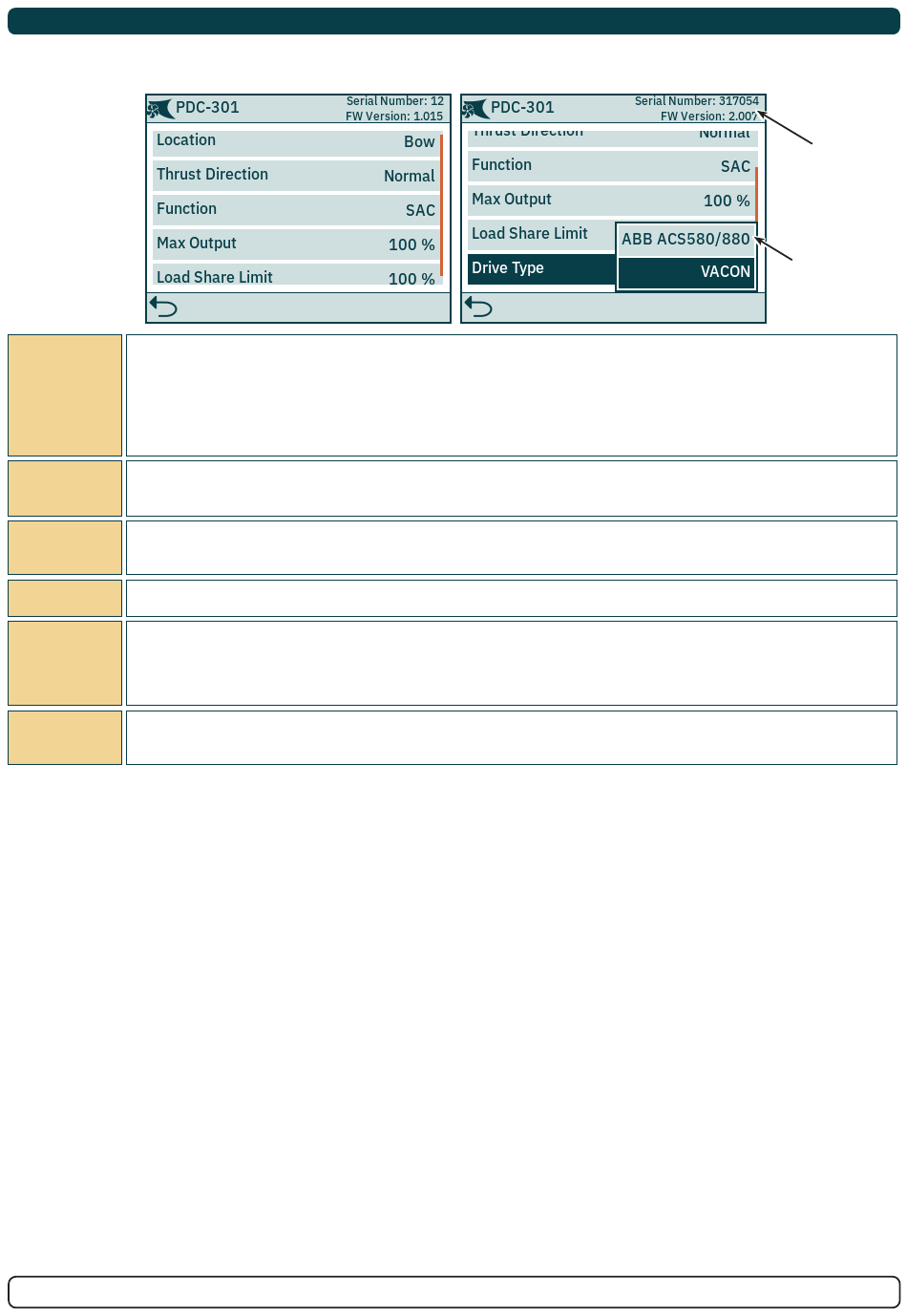

Panneau de commande – Navigation dans les menus
PJC421 et PJC422
Numéro de série
et version du
microprogramme
du PDC-301
Barre de défi lement
indiquant que
d'autres éléments de
menu sont présents
-
