Procédez comme suit pour monter le panneau de commande TP-35 par l'arrière :
1.
Placez le gabarit de découpe fourni à l'endroit désiré.
2.
Découpez et meulez la zone délimitée sur le gabarit. Utilisez également du mastic sur la surface meulée afi n d'empêcher l'entrée d'eau
à proximité du panneau de commande.
3.
Branchez les câbles aux connecteurs à l'arrière du panneau de commande. Il est possible que vous ne puissiez plus accéder à l'arrière
du panneau de commande après l'installation. Le câble de joystick inclus mesure 1,5 m de long. Si vous avez besoin d'un câble plus long,
un câble d'extension de 2 m, dont la référence est SM909741, peut être commandé. Le câble de joystick n'est pas blindé. Un câble long est
donc plus susceptible de faire du bruit. Il est déconseillé de connecter plus de cinq câbles d'extension les uns à la suite des autres pour
assurer des performances adéquates.
Avec les variantes -LF90 et -LF90X, la terminaison du câble du joystick s'effectue au niveau du joystick. S'il n'est pas possible d'accéder
à l'arrière du panneau de commande après l'installation, le joystick doit être mis en place et le câble du joystick acheminé avant que le
panneau de commande ne soit fi xé.
Optez pour un câble spur S-Link suffi samment long afi n de pouvoir atteindre le connecteur dorsale en T le plus proche. Consultez le chapitre
« Description du système S-Link » pour obtenir des informations supplémentaires sur le système S-Link.
Le montage par l'arrière peut être effectué en utilisant des goujons ou des supports de fi xation.
4a. À l'arrière, fi xez quatre goujons dans la zone meulée en vous conformant au gabarit. La manière de fi xer ces goujons dépend du matériau
constituant le tableau de bord. Mettez le panneau de commande en place en utilisant des rondelles et des écrous. Les goujons de fi xation,
les rondelles et les écrous ne sont pas fournis.
4b. Positionnez le panneau de commande. Utilisez des pattes de fi xation afi n que le TP-35 demeure bien en place à l'arrière du tableau de bord.
Les pattes de fi xation ne sont pas incluses et dépendent du type d'installation.
X1 Joystick : Requis
Permet de connecter le câble du joystick.
X2 S-Link : Requis
Permet de connecter le câble spur S-Link.
X3 I/O : Facultatif
Consultez le chapitre Description détaillée
des entrées et sorties pour obtenir des
informations supplémentaires.

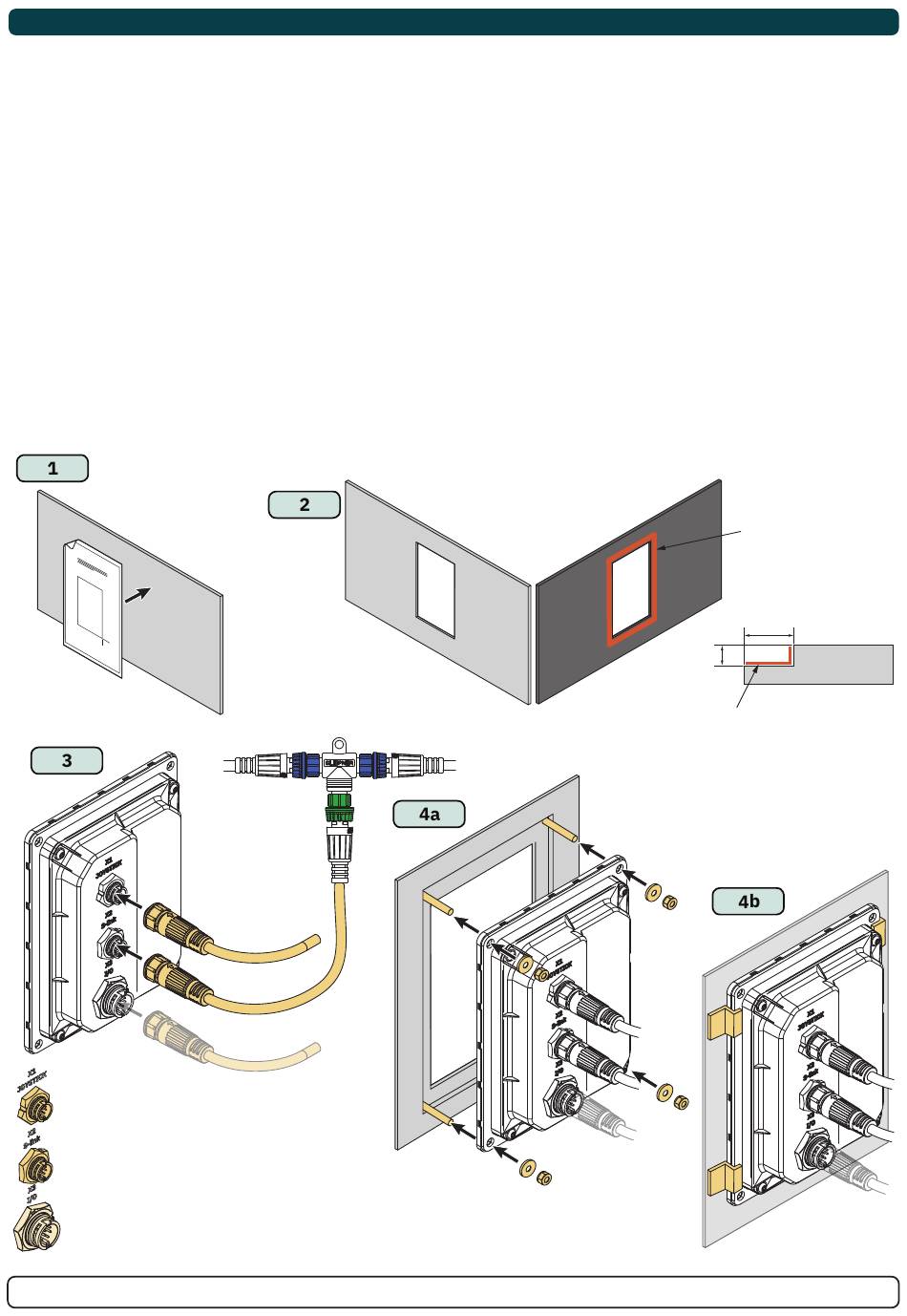

Montage par l'arrière du panneau de commande TP-35
Surface avant
Câble dorsale S-Link
Câble du joystick
Câble spur S-Link
Facultatif
PJC421 et PJC422
Surface arrière
Zone de meulage
9 mm
3,5 mm
Appliquez de
l'enduit sur la
surface meulée.
-
6770
8
2023
MC_0395
Surface arrière
Surface avant
MG_0465
