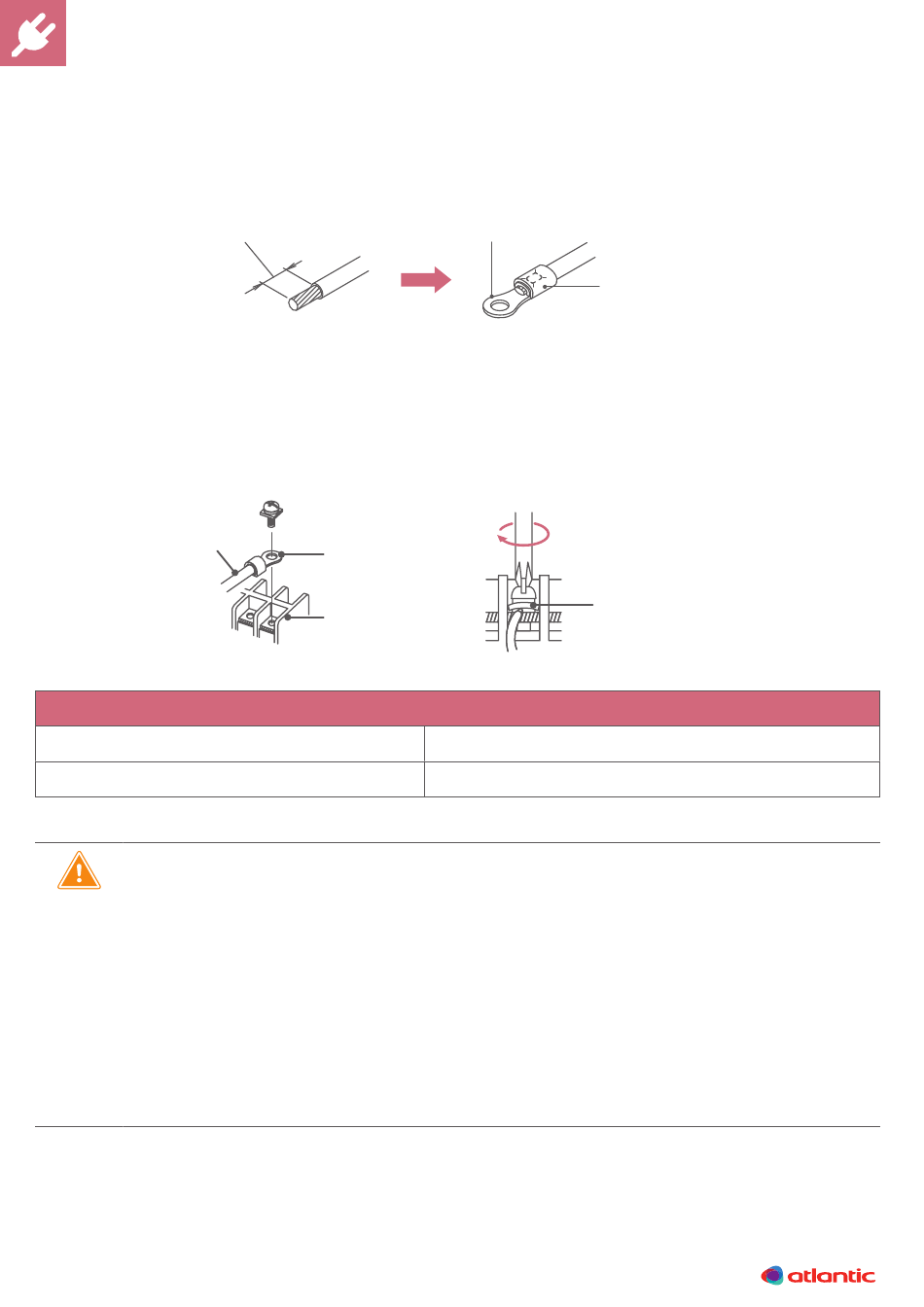

8.3. Préparation des câbles
1.
Dénuder l'extrémité des conducteurs sur environ 10 mm.
2.
Avec une pince à sertir, poser en bout de fil une cosse ronde à sertir du diamètre correspondant
aux vis du bornier.
Ne pas serrer trop fermement la cosse sur le bornier afin de ne pas endommager ou casser la vis.
L'utilisation de fils souples sans cosses rondes serties est formellement déconseillée.
Respecter les couples de serrage indiqué dans le tableau ci-après.
Ne pas fixer deux câbles avec une vis sur la même borne.
Vis avec rondelle spéciale
Câble
Vis M4
Vis M5
•
Faire correspondre les numéros du bornier des câbles de connexion de l'unité intérieure
avec ceux de l'unité extérieure.
•
Connecter solidement les câbles de connexion au bornier. Une installation imparfaite
risque de causer un incendie.
•
Insérer fermement le câble de connexion dans le bornier. Un câble mal inséré constitue
un risque de faux contact.
•
Ne pas oublier la mise à la terre de l'installation.
•
Utiliser le branchement de mise à la terre pour la connexion entre deux unités.
•
Ne pas attacher un fil rigide avec une cosse ronde sertie. La pression sur la cosse peut
provoquer des dysfonctionnements et échauffer anormalement le câble.
24
Dénuder
Cosse ronde
sertie
Bornier
Couple de serrage N·m
Cosse ronde sertie
Manchon
Cosse ronde
sertie
1,2 à 1,8
2,0 à 3,0
