Connexion d'un appareil externe
Deux options sont disponibles pour connecter un appareil externe.
•
Connecteur RS-232C
Utilisez un câble RS-232C pour connecter l'appareil externe au port RS-232C du moniteur.
•
Port LAN
Utilisez un câble LAN (RJ-45 de catégorie 5 ou supérieure) pour connecter un réseau au port LAN du moniteur.
Contrôle du moniteur via RS-232C
Il est possible de contrôler ce moniteur en connectant un PC doté d'une connexion RS-232C (type inverseur).
Les fonctions suivantes peuvent par exemple être contrôlées via un PC :
•
La mise sous/hors tension ;
•
La commutation entre signaux d'entrée ;
•
L'activation/désactivation du bouton Muet.

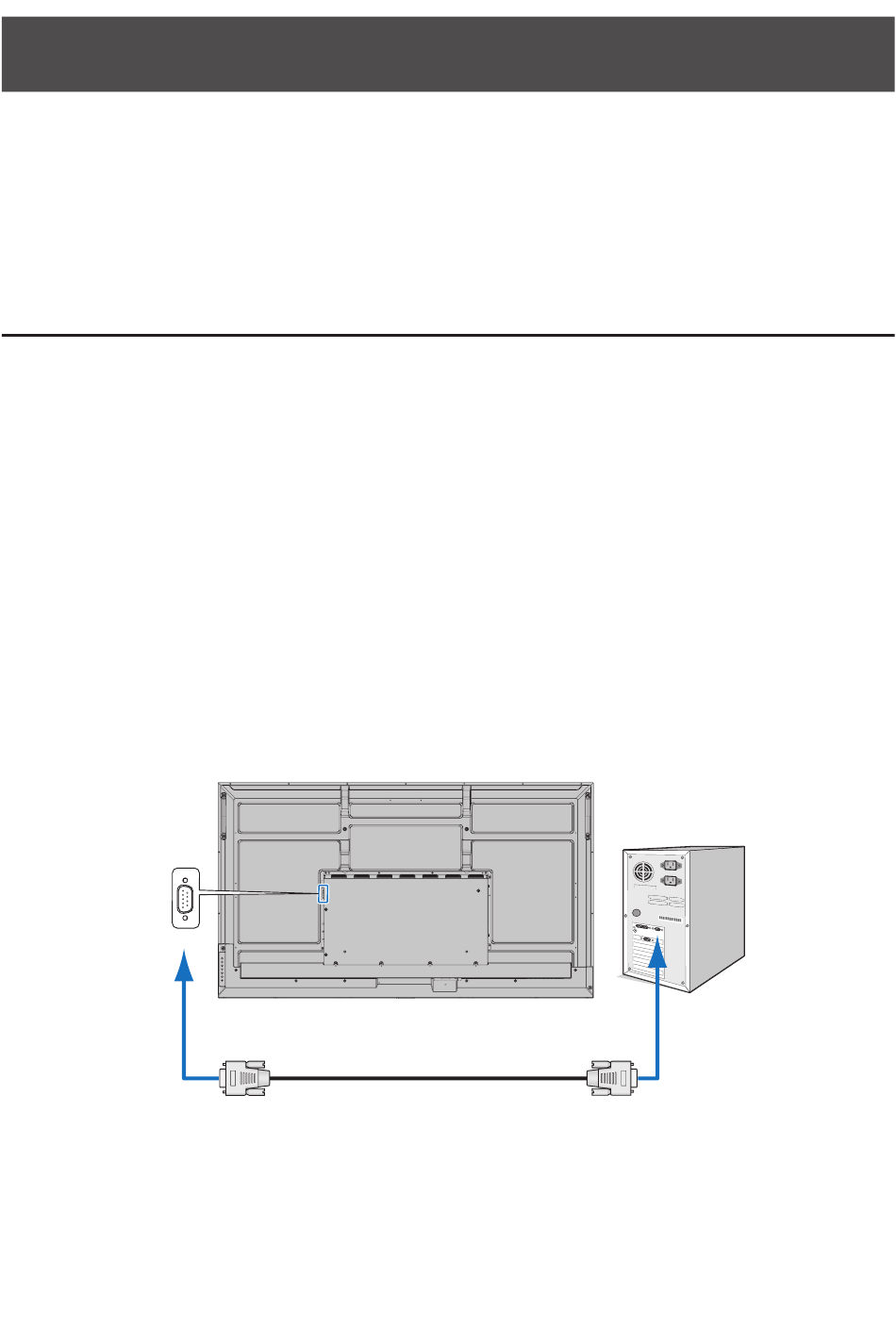

Connexion
Moniteur + ordinateur.
•
Éteignez le moniteur avant de le connecter à un ordinateur.
•
Allumez-le après avoir mis l'ordinateur connecté sous tension.
Si vous allumez l'ordinateur et le moniteur dans l'ordre inverse, il est possible que le port de communication ne fonctionne
pas correctement.
Pour contrôler le moniteur à l'aide de commandes envoyées depuis un ordinateur connecté via un câble RS-232C,
utilisez la commande de contrôle. Les instructions correspondantes figurent dans le document « External_Control.pdf ».
Reportez-vous à
page
RS-232C
CONSEIL :
• Vous aurez besoin d'un adaptateur port série 25 broches si votre ordinateur ne dispose pas d'un autre
connecteur port série.
Contactez votre revendeur.
• Pour le brochage, consultez la section « Entrée/sortie RS-232C » de la
Ce moniteur utilise des lignes RXD, TXD et GND pour le contrôle RS-232C.
Le câble de type inverseur (non inclus) doit être utilisé pour les commandes RS-232C.
Commande externe
52.
Câble RS-232C
Français−42
Ordinateur
page
43.
