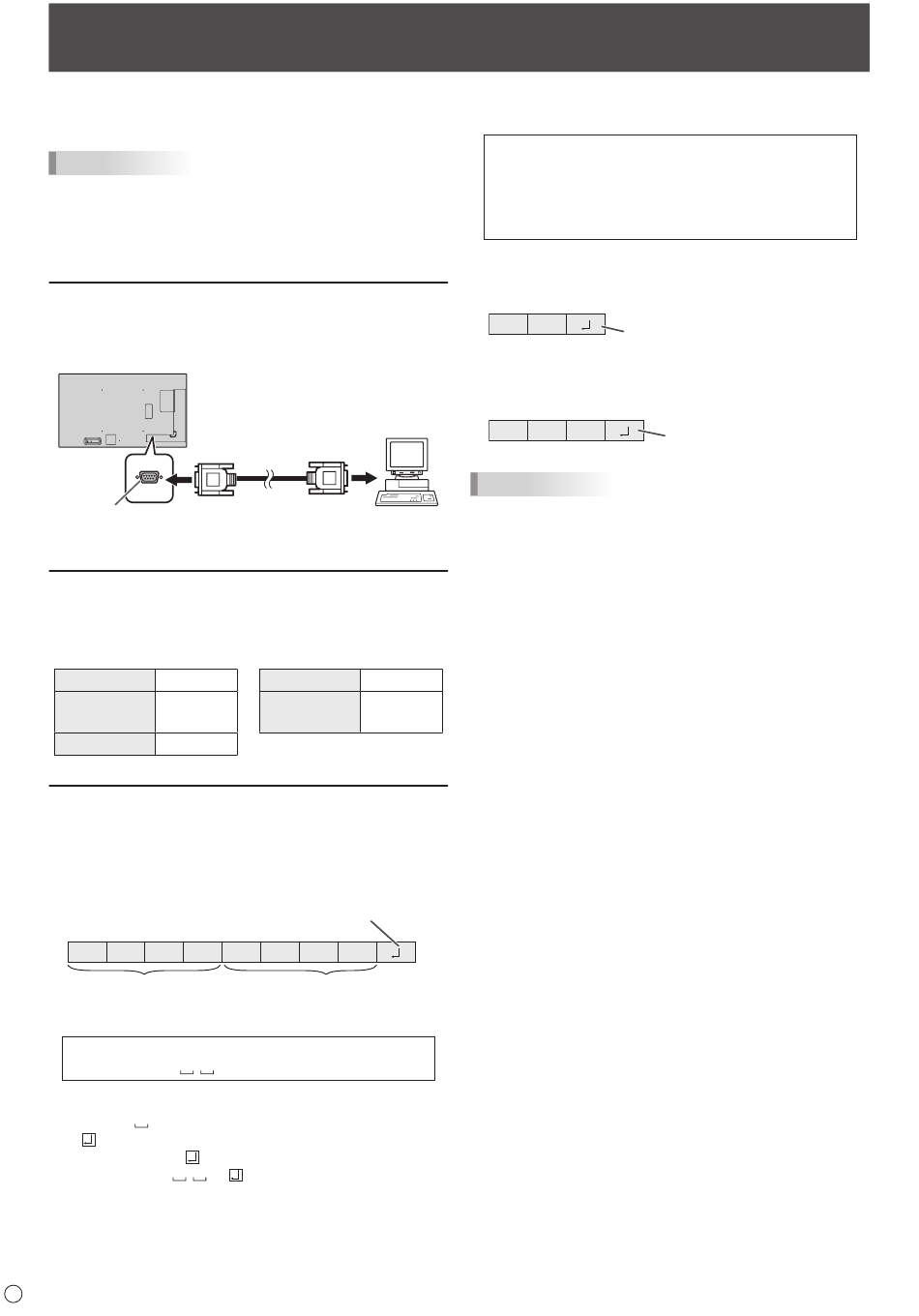

Commande du moniteur par un ordinateur (RS-232C)

Vous pouvez commander ce moniteur à partir d'un ordinateur
via le port RS-232C (port COM) sur le ordinateur.
Conseils
• Pour contrôler le moniteur via le port RS-232C, réglez
RS-232C/LAN SELECT <SÉLECTION RS-232C/LAN> sur
RS-232C. (Voir à la page 24.)
• Il est impossible d'utiliser simultanément les commandes
RS-232C et les commandes LAN.

Raccordement d'un ordinateur

Connectez le câble direct RS-232 entre le port COM du
ordinateur (connecteur RS-232C) et la borne d'entrée
RS-232C du moniteur.
Borne
d'entrée RS-232C

Conditions de communication

Faites les réglages de communication RS-232C du ordinateur
pour qu'ils correspondent aux réglages de communication du
moniteur comme suit :
Débit en bauds 9600 bps
Longueur des
8 bits
données
Bit de parité Aucun
Procédure de communication
nFormat des commandes
Lorsqu'une commande est envoyée de l'ordinateur au
moniteur, le moniteur exécute la commande, et envoie un
message de réponse au ordinateur.
C1 C2 C3
Champ commande
(4 caractères
alphanumériques prescrits)
Exemple : VOLM0030
VOLM
* Veillez à entrer 4 caractères pour le paramètre. Ajoutez des
espaces (" ") si c'est nécessaire.
(" " est un code retour (0D
Erreur : VOLM30
Exact : VOLM
28
F
Vers le port COM
Câble direct RS-232
(en vente dans le commerce)
Bit d'arrêt 1 bit
Commande de
Aucun
flux
Code retour
C4 P1 P2 P3 P4
Champ paramètre
(Série de 4 caractères
choisis parmi : 0-9, +, - espace, ?)
30
, 0A ou 0D ).)
H H H
30
La valeur actuelle peut être renvoyée en utilisant un "?"
comme paramètre.
Exemple :
VOLM ? ? ? ?
30
nFormat des codes de réponse
Lorsqu'une commande a été exécutée correctement
O K
Une réponse est renvoyée après qu'une commande soit exécutée.
Lorsqu'une commande n'a pas été exécutée
Ordinateur
E R
Conseils
• "ERR" est renvoyée lorsqu'il n'y a pas de commande
pertinente ou lorsque la commande ne peut pas être
utilisée dans l'état actuel du moniteur.
• Si la communication n'a pas été établie pour des raisons
telles qu'une mauvaise connexion entre le ordinateur et le
moniteur, rien n'est renvoyé (pas même le message ERR).
• "ERR" peut s'afficher lorsqu'une commande ne peut être
reçue correctement à cause d'interférences provenant de
l'environnement dans lequel l'appareil est installé.
Si tel est le cas, veuillez vous assurer que le système ou le
logiciel tente d'envoyer une nouvelle fois la commande.
nIntervalle de communication
• Après le renvoi de OK ou ERR, vous devez envoyer les
commandes suivantes.
Pour régler l'expiration du délai, spécifiez 10 secondes ou
un temps plus long.
• Fournit un intervalle de 100 ms ou plus entre la réponse à une
commande et la transmission de la commande suivante.
ordinateur
Du au moniteur (Quel
←
est le réglage du volume actuel ?).
ordinateur
Du moniteur au
←
(réglage du volume actuel : 30).
Code retour
(0D , 0A )
H H
R
Code retour
(0D , 0A )
H H
