Anschliessen der Kabel

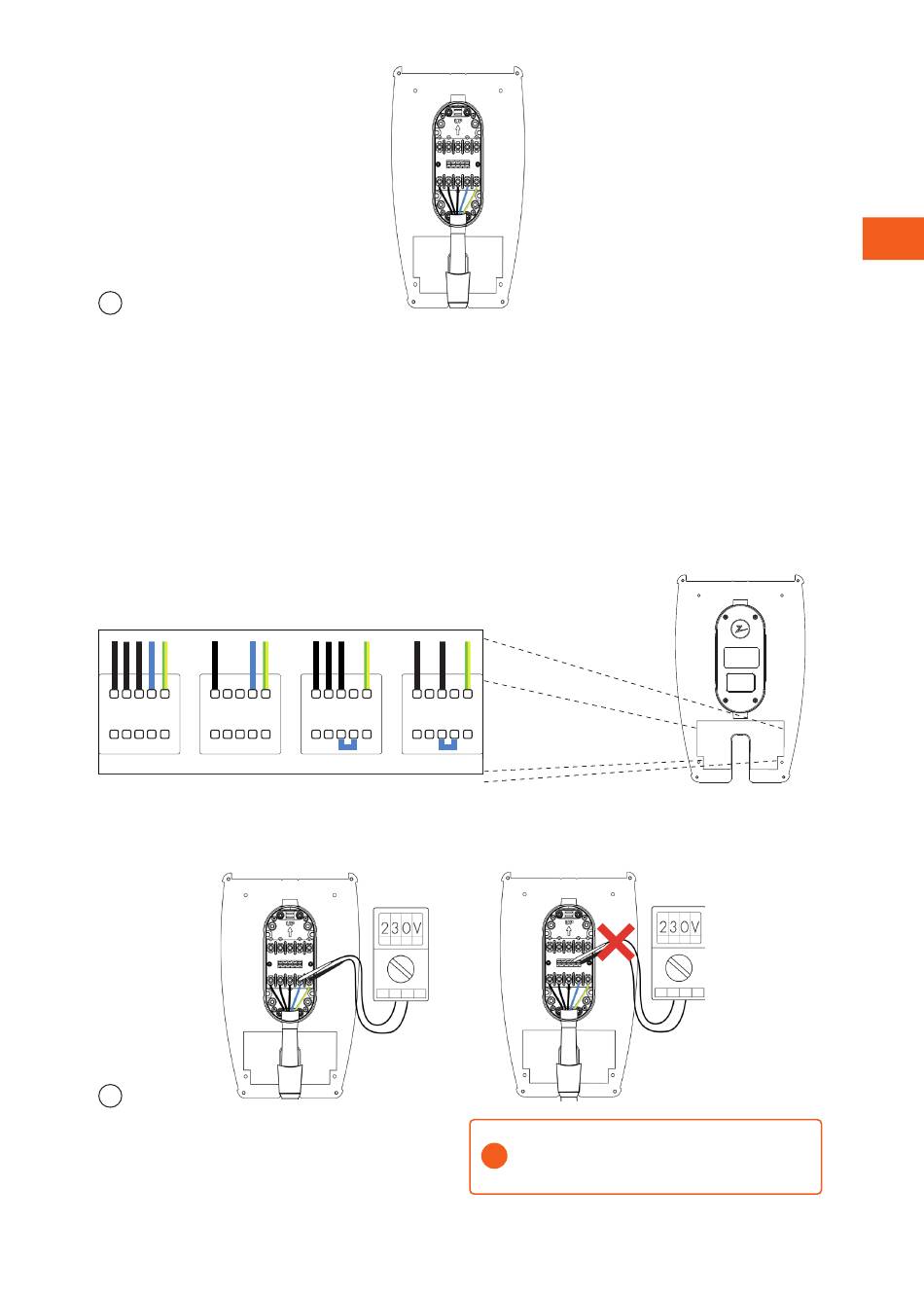

Schliessen Sie die Kabel entsprechend der elektrischen Anlage
vor Ort an der Anschlussdose an. Siehe die Abbildung unten.
Die Klemmleisten müssen auf ein Drehmoment von 5 Nm
angezogen werden.
Elektrische Anschlüsse
Es gibt vier mögliche Anschlussvarianten, je nachdem, ob es sich um eine einphasige oder dreiphasige Anlage handelt und
ob ein TN-Netz, TT-Netz oder IT-Netz verwendet wird, wie unten oder auf dem Etikett auf der Rückwand gezeigt.
L1 L2 L3 N PE L1 N PE
L1 L2 L3 N PE L1 L2 L3 N PE
L1 L2 L3 N PE L1 L2 L3 N PE
TN, 3-phasig TN, 1-phasig
TN 3-fase TN 1-fase
6
Prüfen der Anschlüsse
Prüfen Sie die Verbindungen gemäss der von Ihnen
gewählten Konfiguration.
L1 L2 L3 PE L1 L3 PE
L1 L2 L3 N PE L1 L2 L3 N PE
L1 L2 L3 N PE L1 L2 L3 N PE
IT, 3-phasig IT, 1-phasig
IT 3-fase IT 1-fase
Wenn Sie das System in einem 3-Phasen-IT-Netzwerk
installieren, empfehlen wir bei Installation eines Transformators
die Verwendung eines vieradrigen Kabels, um künftig einen
besseren Schutz zu bieten. Dies bedeutet, dass der neutrale
Anschluss im Sicherungskasten vorgenommen werden kann
und nicht an jedem einzelnen Ladepunkt erfolgen muss,
wodurch sich künftige Upgrades einfacher durchführen lassen.
Die Phasen an den Ladestationen in der Anlage
dürfen nicht vertauscht werden. Wenn die Phasen
i
vertauscht werden, funktioniert der Phasenausgleich
nicht und die Sicherungen können auslösen.
