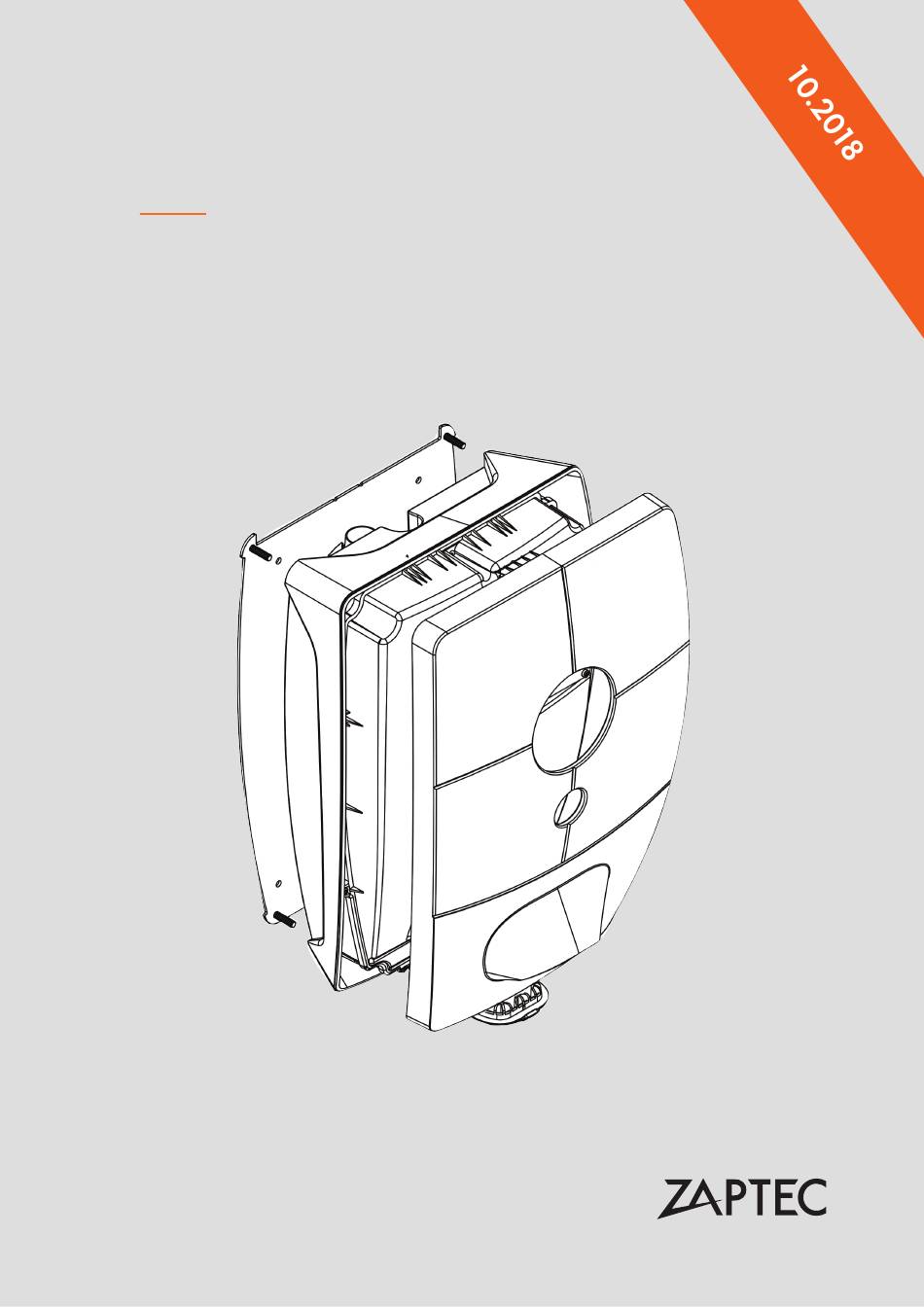

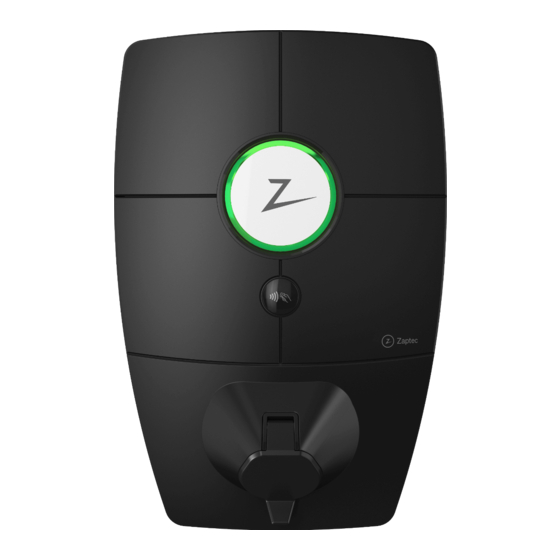

- Page 1 ZapCharger Pro INSTALLATIONSHANDBUCH MANUEL D‘INSTALLATION MANUALE DI INSTALLAZIONE...
- Page 27 ZAPTEC recommande fortement que l’installateur ait suivi le cours de formation sur le ZapCharger Pro avant l’installation du système de chargement ZapCharger. L'installateur/le partenaire de service est toujours la première adresse à...
-
Page 28: Le Présent Manuel D'installation Comprend
Le présent manuel d'installation comprend 1. Consignes de sécurité 2. Description du système ZapCharger Pro 3. Caractéristiques techniques du ZapCharger Pro 4. Plan d'installation et réseau Circuits d’installation et capacité Exigences internet et réseau Communication Colonnes ZapCharger Colonne ZapCharger Standard Colonne ZapCharger Premium 5. -
Page 29: Consignes De Sécurité
! Ne touchez pas les contacts à fiche du câble de chargement du véhicule électrique et n’y introduisez pas de corps étrangers. ! N’utilisez pas de tuyau à eau à haute pression pour nettoyer le ZapCharger Pro; cf. cha- pitre Stockage et maintenance. -
Page 30: Description Du Système Zapcharger Pro
2. Description du système ZapCharger Pro ZapCharger Pro est un système de chargement qui vous permet de charger efficacement et sûrement votre véhicule. Plusieurs bornes de recharge se partagent la puissance de charge disponible. Le système permet de raccorder plus de 30 bornes de recharge à un seul câble d’alimentation et une quantité illimitée de câbles/fusibles. -
Page 31: Caractéristiques Techniques
3. Caractéristiques techniques Le ZapCharger Pro est une borne de recharge murale ou sur Répartition de phase colonne conforme à la norme IEC 61851-1, EVSE mode 3. Dans un système avec d’autres bornes de recharge identiques, les unités sélectionnent la phase la moins en Dimensions et poids charge pour le chargement monophasé... -
Page 32: Plan D'installation Et Réseau
4. Plan d’installation et de réseau Circuits d’installation et capacité L’ampérage maximum du fusible d’installation autorisé en amont d’un ZapCharger Pro est de 63 A. Max. Fusible 63A Max. 63A fuse Le système d’équilibrage permet un circuit hiérarchique où les limitations sont respectées à chaque niveau. -
Page 33: Exigences Internet Et Réseau
Pro et ZapCloud. L’état de charge de la borne est envoyé au ZapCloud, et les commandes (démarrage/arrêt du chargement) sont reçues. La communication est chiffrée via TLS, le certificat du serveur est vérifié par le ZapCharger Pro et le serveur vérifie la borne de recharge lorsqu’elle se connecte par le biais d’un mot de passe unique défini pendant la production. -
Page 34: Communication
Recommandations - Wi-Fi Point d’accès Wi-Fi - le ZapCharger Pro prend en charge le type Wi-Fi b, g et n sur la bande 2,4 GHz. Aujourd’hui, de nombreux routeurs prennent en charge les bandes 2,4 et 5 GHz. Assurez-vous que la bande 2,4 GHz est activée de manière à... - Page 35 Le ZapCharger Pro utilise les phases L1 et N pour la communication PLC. Utilisez les mêmes L1 et N quand vous installez le module PLC et non pas le coupleur de phase car ceci limite la portée. Connexion: N + L1 + PE.
-
Page 36: Colonnes Zapcharger
Les colonnes ZapCharger existent en deux variantes, simple et double. Avec la variante simple, vous pouvez avoir une borne de recharge ZapCharger Pro par colonne; si vous souhaitez une plus grande flexibilité, la variante double vous permet de monter deux bornes de recharge ZapCharger Pro par colonne. - Page 37 La plaque arrière de la borne de recharge est fixée à la colonne avec 4 vis et écrous M4. Schéma des connexions Le kit de bornes de connexion comprend 5 borniers couplés comme illustré ci-dessous. Colonne double ZapCharger Pro ZapCharger Pro - Gauche - Droite Sortie courant Entrée courant...
-
Page 38: Colonne Zapcharger Premium
La colonne ZapCharger Premium est une colonne de grande qualité conçue pour un montage aisé des bornes de recharge ZapCharger Pro dans les espaces ouverts. Planifiez le chargement de votre véhicule électrique avec un système de belle allure. La colonne est laquée poudre avec une surface gris mat et un recouvrement frontal noir qui s’enlève rapidement pour accéder à... - Page 39 La plaque arrière de la borne de recharge est fixée à la colonne avec 4 vis et écrous M4. Schéma des connexions Raccordez la boîte de connexion comme illustré ci-dessous. Colonne double ZapCharger ZapCharger - Droite - Gauche ZapCharger Pro ZapCharger Pro - Gauche - Droite Boîte de connexion Entrée courant Sortie courant Entrée courant (max.
-
Page 40: Installation
5. Installation Préparation de l’installation dans ZapCloud Seuls les installateurs/partenaires de service ZAPTEC sont habilités à ajouter des installations dans la solution ZapCloud. Les nouveaux installateurs/partenaires de service doivent contacter l’assistance technique de ZAPTEC sous support@zaptec. pour obtenir manuellement une autorisation de service ajouté au profil d’utilisateur. Ceci leur autorise l’accès pour faire ajouter de nouvelles installations. -
Page 41: Zapcharger Pro
ZapCharger Pro Inclus dans la boîte: 1 Borne de recharge - ZM000438 1 Couvercle frontal - ZM000185 1 Smartkey - ZM000278 4 Écrous de blocage - ZB100049 1 Code PIN unique pour la configuration de l’unité via l’application ZapCharger 1 Manuel de l’utilisateur - ZM000325 Inclus avec la plaque arrière:... -
Page 42: Emplacement De La Borne De Recharge/Plaque Arrière
Emplacement de la borne de recharge/plaque arrière Nous recommandons une position à 90-130 cm du sol. • Une zone bien aérée. • Évitez l’installation dans les endroits directement exposés aux rayons du soleil, car une température élevée dans l’unité • risque de limiter la puissance de charge. N’installez pas la boîte près de sources de chaleur ou dans un boîtier fermé. -
Page 43: Branchement Électrique
Branchement électrique Types de branchement sont possibles, suivant le mode triphasé ou monophasé, et s’il s’agit d’un réseau TN ou d’un réseau IT (voir illustration ci-dessous ou sur l’étiquette de la plaque arrière).. 1. Pour accéder à la boîte de connexion, dévissez les 4 vis pour ouvrir le couvercle. 2. -
Page 44: Cône D'étanchéité
Cône d’étanchéité Le cône d’étanchéité doit être tiré vers le bas vers la boîte de connexion et complètement enfoncé pour amener la collerette d’étanchéité dans la bonne position (cf. illustration ci-dessous). Effectuez un contrôle visuel pour vérifier la bonne étanchéité de la surface. -
Page 45: Montage De La Borne De Recharge
Montage de la borne de recharge 1. Retirez, le cas échéant, l’autocollant qui protège la prise sur la boîte de connexion. 2. Retirez le couvercle frontal avec l’outil spécial SmartKey* fourni avec la borne de recharge. 3. Posez la borne de recharge sur la plaque arrière et vérifiez que les deux éléments sont bien en contact; il ne doit pas y avoir d’interstice entre la borne de recharge et la plaque arrière. -
Page 46: Mise Sous Tension De L'installation
Mise sous tension de l’installation Vérifiez que l’indicateur d’état s’allume en jaune, indiquant que le système démarre et effectue un contrôle interne. • Vérifiez que l’indicateur d’état passe du jaune au vert au bout de 2-3 minutes. • Si l’indicateur d’état affiche une autre couleur, cf. chapitre Dépannage pour plus amples informations. Activation de la borne de recharge Téléchargez l’application ZapCharger depuis App Store/Google Play. -
Page 47: Dépannage
Restaurez le mot de passe en cloquant sur le bouton Mot de passe perdu. Pas d’accès pour créer de nouvelles installations dans ZapCloud Les nouveaux installateurs/partenaires de service doivent contacter l’assistance technique de ZAPTEC sous support@zaptec. com pour être autorisés à créer des installations. -
Page 48: Contrôle Des Fusibles Dans La Borne De Recharge
Clignotant en rouge: Échec de l’authentification - vérifiez votre étiquette RFID/carte de chargement associée à votre profil d’utilisateur. • Vérifiez que votre profil utilisateur vous autorise à accéder à l’installation dans le ZapCloud de l’administrateur/du • propriétaire de l’installation. Si cela ne fonctionne pas, veuillez noter le numéro de série de votre borne de recharge et contacter le service d’assistance comme décrit au chapitre Assistance et réparation. -
Page 49: Stockage Et Maintenance
L'installateur/le partenaire de service est toujours la première adresse à contacter en cas de problèmes avec l’installation. ZAPTEC recommande fortement que l’installateur ait suivi le cours de formation sur le ZapCharger Pro avant l’installation du système de chargement ZapCharger PRO.
