Branchements

Branchement de l'Ampli-tuner AV

Branchement de vos enceintes

Branchement des câbles d'enceinte

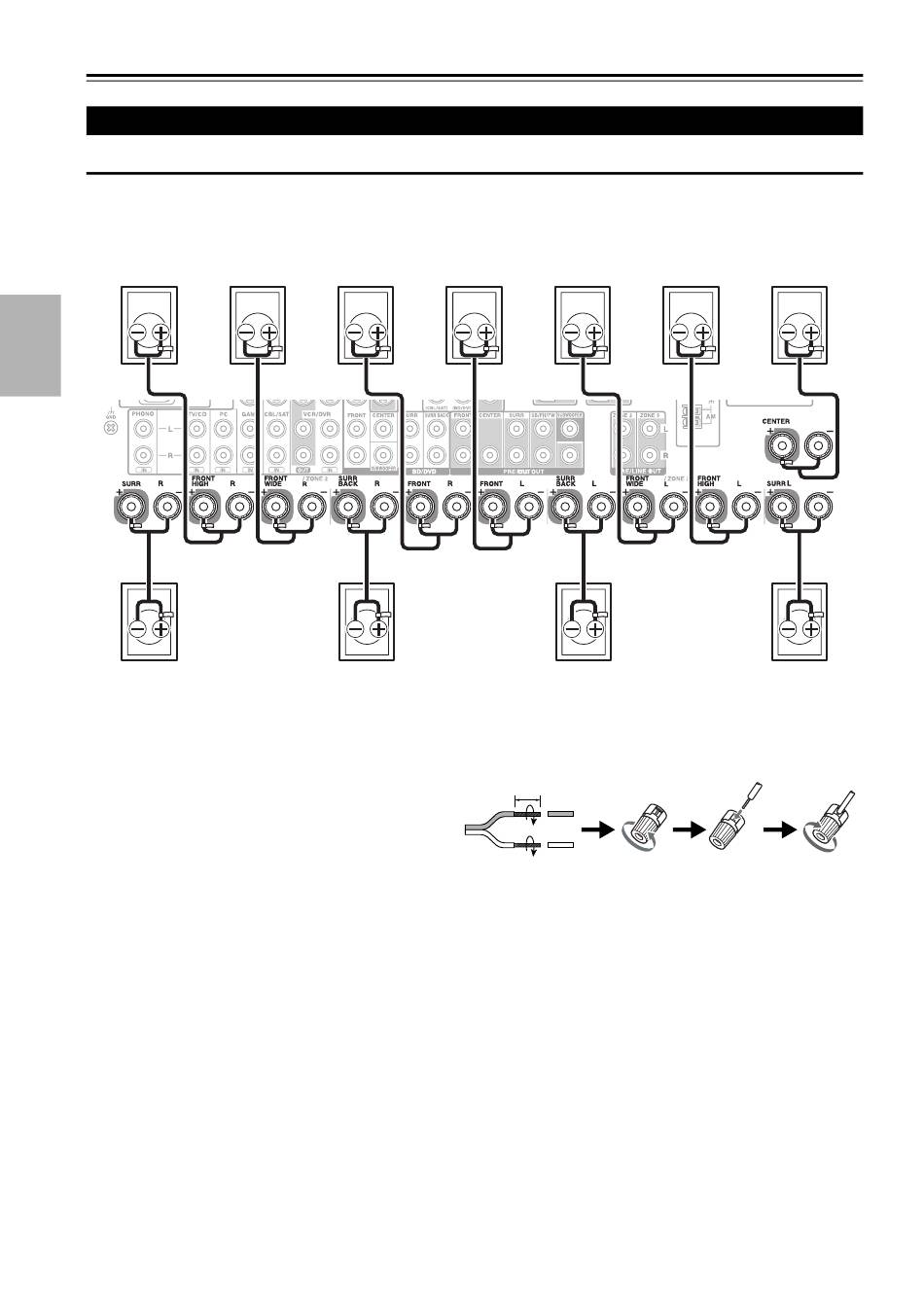

L'illustration suivante montre sur quelle paire de bornes chaque enceinte doit être branchée. Si vous n'utilisez qu'une
enceinte surround arrière, branchez-la aux bornes SURR BACK L.
Avant haute
droite
Surround
droite
■
Bornes d'enceinte à visser
Dénudez les extrémités des câbles d'enceinte sur
12 à 15 mm environ et torsadez les fils dénudés
comme indiqué sur la figure.
■
Fiches banane (Modèles pour l'Amérique du Nord)
• Si vous utilisez des fiches bananes, serrez la borne de l'enceinte avant d'insérer la fiche banane.
• N'insérez pas directement le code d'enceinte dans le trou central de la borne de l'enceinte.
Fr
12
Avant large
droite Avant droite
Surround
arrière droite
Avant large
Avant gauche gauche
Surround
arrière gauche
12 à 15 mm
Avant haute
gauche Centrale
Surround
gauche
