Branchements; Panneau Arrière - Onkyo HT-R590 Manuel D'instructions

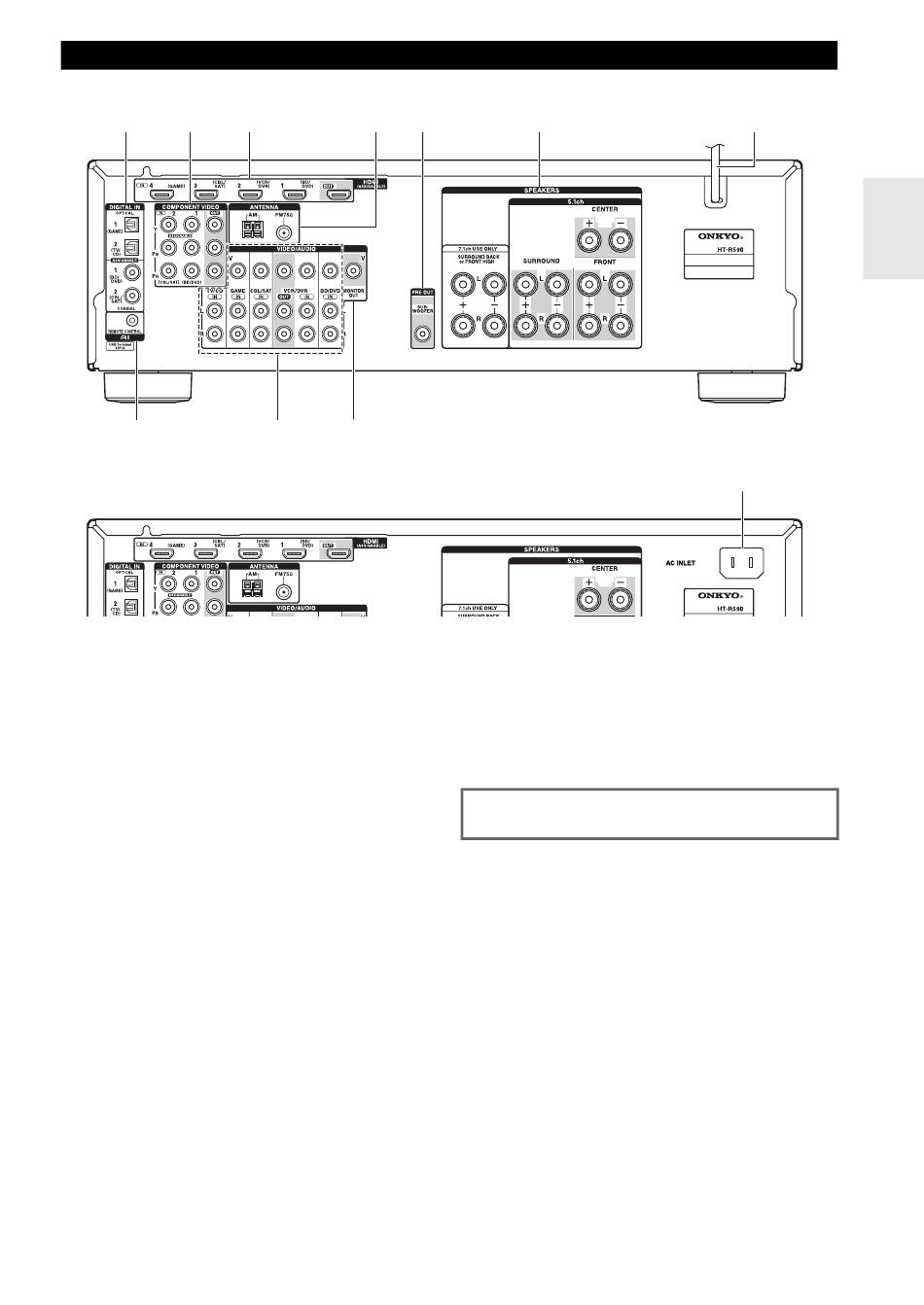

Panneau arrière
(Modèles nord-américains)
a b
h
(Modèles brésiliens)
a Prises DIGITAL IN COAXIAL et OPTICAL
b Prises COMPONENT VIDEO IN et OUT
c Prises HDMI IN et OUT
d Prise FM ANTENNA et borne AM ANTENNA
e Prise SUBWOOFER PRE OUT
f Bornes SPEAKERS
(FRONT, CENTER, SURROUND, SURROUND
BACK or FRONT HIGH)
g Cordon d'alimentation (Modèles nord-américains)
c d e
i j
f
h Prise u REMOTE CONTROL
i Prises vidéo composite et audio analogique
(BD/DVD IN, VCR/DVR IN et OUT, CBL/SAT IN,
GAME IN, TV/CD IN)
j Prise MONITOR OUT V
k AC INLET (Modèles brésiliens)
Consultez « Branchement de l'Ampli-tuner AV » le
branchement (➔ pages 11 à 17).
