1.- PRESENTACIÓN Y ASPECTOS GENERALES
1.1 GENERALIDADES
la máquina duplicadora neo ha sido diseñada teniendo en cuenta las normas de
seguridad vigentes en la c.e.e.
la seguridad del personal involucrado en el manejo de este tipo de máquinas solo se
consigue con un programa bien diseñado en seguridad personal, como la implantación
de un programa de mantenimiento y el seguimiento de los consejos recomendados así
como el cumplimiento de las normas de seguridad que contempla este manual.
aunque la instalación de la máquina no presenta ninguna dificultad, es preferible que
no intente instalar, ajustar o manipular la misma sin leer primeramente este manual.
la máquina sale de nuestra fabrica lista para el uso y solo necesita operaciones de
calibrado para los útiles que se van a utilizar.
1.2 TRANSPORTE Y EMBALAJE
la máquina neo se presenta en una caja de cartón robusta protegida con espuma de
embalaje de las siguientes dimensiones:
ancho = 520 mm;
alto = 650 mm;
Profundidad = 575 mm
Peso máquina más embalaje = 23 kg.
cuando desembale la máquina, inspecciónela cuidadosamente por si hubiese sufrido
algún daño en el transporte.
si encuentra alguna anomalía, avise inmediatamente al transportista y no haga nada
con la máquina hasta que el agente del transportista haya realizado la inspección
correspondiente.
Para el desplazamiento de la máquina de un lugar a otro, aconsejamos que coja la
máquina sólo por su base y no por otras partes.

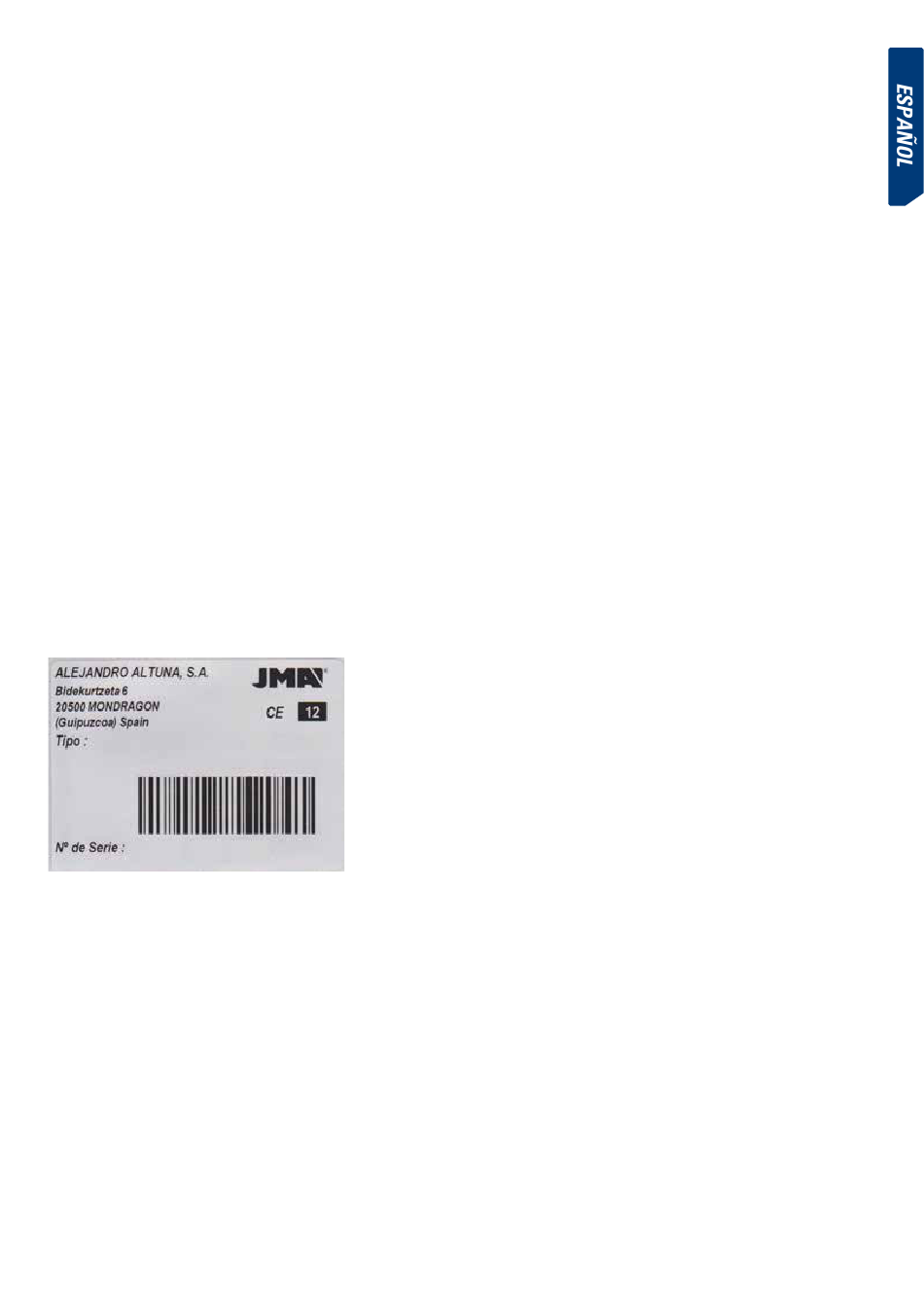

1.3 ETIQUETA IDENTIFICADORA
la máquina duplicadora neo está provista de la etiqueta identificadora, con
especificación del número de serie o matrícula de máquina, nombre y dirección del
fabricante, marca ce y año de fabricación.
2.- CARACTERÍSTICAS DE LA MÁQUINA
la neo es una máquina precisa y robusta, que permite el duplicado de una gran
variedad de tipos de llave.
2.1 ACCESORIOS
la máquina se suministra con una serie de accesorios para su uso y mantenimiento.
- 2 fusibles
- llave allen de 2,5
- llave allen de 3 (especial en t)
- 2 chapas de tope punta.
- Fresa F-1
- Palpador P-1
2.2 CIRCUITO ELECTRICO
los componentes principales del circuito eléctrico y electrónico son los siguientes:
1. toma de corriente.
2. Placa de conexiones.
3. interruptor de 2 posiciones.
4. Motor.
5. transformador.
6. diodos led de iluminación.
Ver figura 1
2.3 DATOS TÉCNICOS
(Opcional:
Motor: dc 180 w ; 220 V
Fresa: hss
Velocidad fresa: 5.500 r.p.m.
Mordazas: intercambiables
Desplazamientos: guiado por ejes rectificados
Cursos útiles: eje X = 28 mm; eje Y = 44 mm; eje Z = 24 mm
Dimensiones: alto = 380 mm; ancho = 240 mm; Profundidad = 350 mm
Peso: 17 kg
2.4 ELEMENTOS PRINCIPALES DE LA MAQUINA
1.- carro Porta-MordaZas (ejes X – Y)
2.- cabeZal (eje Z)
3.- MordaZa
4.- PoMo de la MordaZa
5.- PoMo de bloQueo del carro Porta MordaZas (eje X)
6.- Maneta de bloQueo del cabeZal (eje Z)
7.- Maneta de Muelleo del PalPador
8.- rueda de regulaciÓn de la altura del PalPador
9.- tuerca de bloQueo de la regulaciÓn del PalPador
10.- Palanca de acciÓnaMiento de los carros (ejes X – Y)
11.- Palanca de acciÓnaMiento del cabeZal (eje Z)
12.- Fresa
13.- PalPador
14.- interruPtor general
15.- interruPtor de giro de la Fresa
16.- leds de iluMinaciÓn
17.- Protector de Virutas
18.- bandeja Para herraMientas Y accesorios.
Ver figura 2
2.5 COMPONENTES Y PARTES FUNCIONALES
2.5.1 caMbio de Fresa Y de PalPador
• Para soltar la fresa, basta con aflojar los dos prisioneros que posee el eje porta-
fresas, y extraerla. al volver a introducir la nueva fresa, hay que tener cuidado de
introducirla hasta que haga tope en el interior
• Para soltar el palpador, basta con aflojar el prisionero que posee el eje porta-
palpador, y extraerlo. al volver a introducir el nuevo palpador, hay que tener cuidado de
introducirlo hasta que haga tope en el interior.
2.5.2 Velocidad de la Fresa
en el lateral derecho de la máquina existe un interruptor con dos posiciones ("0" y "i")
que sirve para activar la velocidad de giro de la fresa:
0
= Fresa Parada
i
= Fresa girando
2.5.3 bloQueo del carro en el eje "X"
el bloqueo del eje " X " se utiliza para realizar fresados o puntos en línea recta, en la
dirección del eje " Y ".
Para bloquear-desbloquear el carro en esta dirección, hay que actuar sobre la maneta
correspondiente.
2.5.4 Muelleo del PalPador
existen dos maneras diferentes de utilizar el palpador, en función del trabajo que vaya
a realizarse:
- Palpador con muelleo. el muelleo del palpador se utiliza única y exclusivamente
para el cifrado de llaves de puntos.
- Palpador bloqueado. el palpador bloqueado se utiliza para realizar operaciones
de duplicado con avance del carro. en general, para el duplicado de llaves de regata.
Para activar el muelleo del palpador, basta con aflojar la maneta correspondiente.
la punta del palpador se posiciona ligeramente por debajo de su posición de ajuste
respecto de la fresa. esta posición del palpador nos permite que se pueda introducir
ligeramente en el agujero de la llave original, antes de que la fresa comience el fresado
de la llave a duplicar. de esta manera se evitan vibraciones y desplazamientos bruscos
del carro.
Para desactivar el muelleo del carro, hay que empujar manualmente el palpador hacia
arriba y una vez haga "tope", bloquearlo por medio de su correspondiente maneta
2.5.5 regulaciÓn Vertical del PalPador
Por cada cambio de fresa-palpador, debe realizarse la regulación vertical del palpador.
Para ello, actuar de la siguiente manera:
• amarrar la fresa y el palpador en sus correspondientes portaherramientas.
asegurarse de que han quedado amarrados haciendo tope hacia arriba.
• amarrar dos llaves iguales en la mordaza de la máquina.
• Quitar el muelleo del palpador (palpador bloqueado).
• bajar el cabezal, hasta apoyar la fresa y el palpador sobre las llaves amarradas en
)
dc 180 w ; 120 V
5
