Mise en service
‣
A l' a ide d' u ne vanne montée en série en amont (non fournie), limitez le débit d' é chantillon
à maximum 15 l/h (3.96 gal/hr). La vanne de trop-plein intégrée dans le dispositif de
préparation d' é chantillons régule la pression du débit d' é chantillon à env. 0,8 bar (11.6 psi).
La pression d' a limentation maximale est de 5 bar (72.5 psi).
Introduisez le tuyau d' é chantillon dans le raccord prévu à cet effet sur le boîtier du filtre et
raccordez-le à l' a ide du raccord rapide.

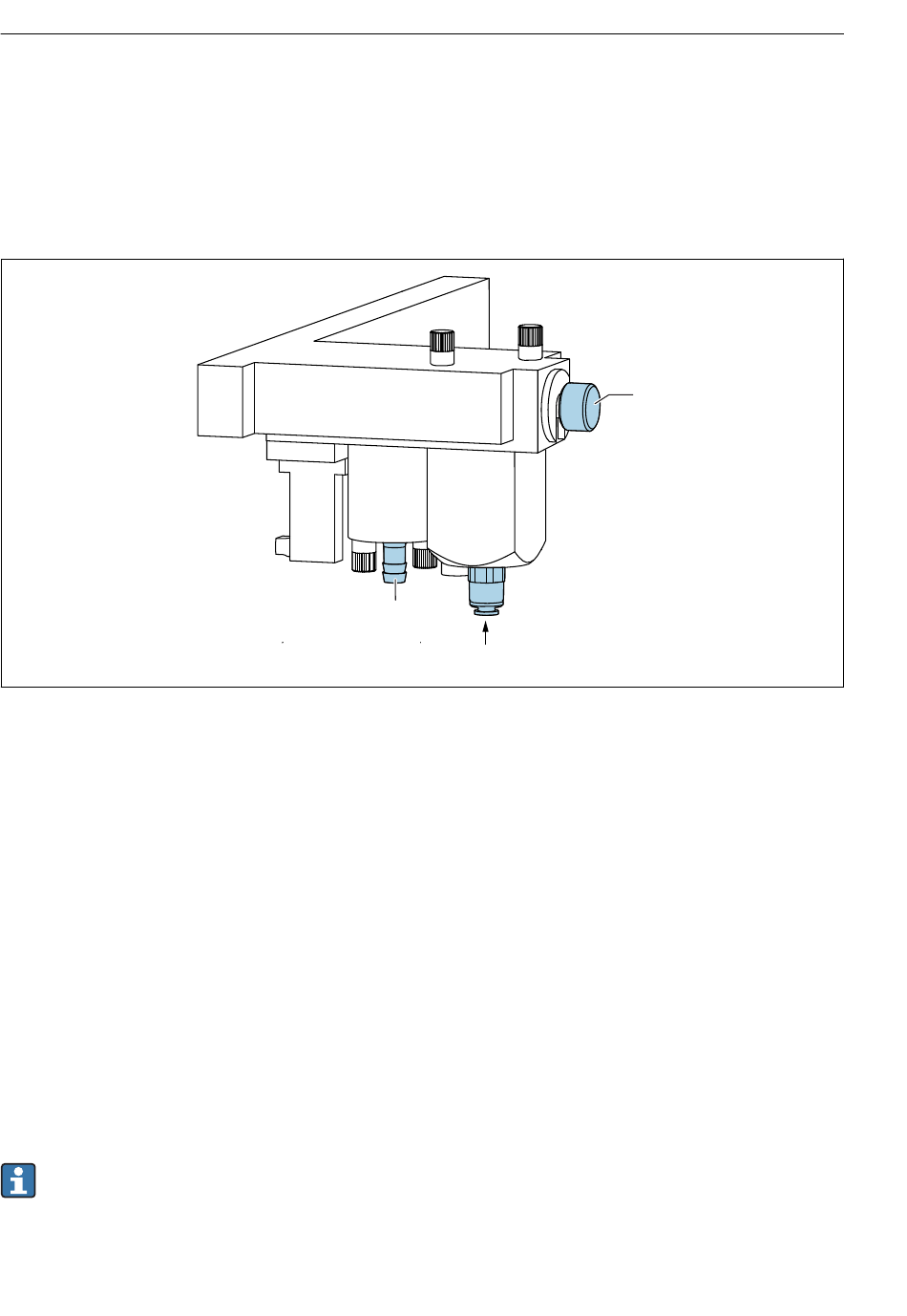

1 Sortie de la vanne de trop-plein
2 Raccord du tuyau d' é chantillon
3 Vanne de régulation (régler la quantité d' é chantillon pour assurer un trop-plein de l' é chantillon
régulier)
Raccordement des points de sortie du produit
Il y a 3 points de sortie de l' é chantillon sur l' a ppareil :
• Sorties individuelles des vannes de trop-plein du dispositif de préparation d' é chantillons,
jusqu' à 6 tuyaux de 8 x 11 mm
• Sortie du récipient de trop-plein, tuyau de 8 x 5 mm
• Sortie générale, tuyau de 12 x 16 mm
Le produit rejeté du dispositif de préparation d' é chantillons et du récipient de trop-plein peut
être réintroduit directement dans le circuit de la centrale électrique. Comme on utilise un
réactif d' a lcalinisation, l' e au rejetée à la sortie générale est contaminée par les substances du
réactif. Le déversement des eaux usées dans les égouts ou l' é limination de l' e au rejetée sont
régis par le concept de gestion des eaux usées du propriétaire/opérateur.
Les produits doivent pouvoir d' é couler librement ; ne posez pas les tuyaux vers le haut et
ne les pliez pas.
Pour éviter la formation de retenues d' e au, utilisez des tuyaux d' é vacuation d' u ne
longueur maximale de 1 m (3.28 ft).
