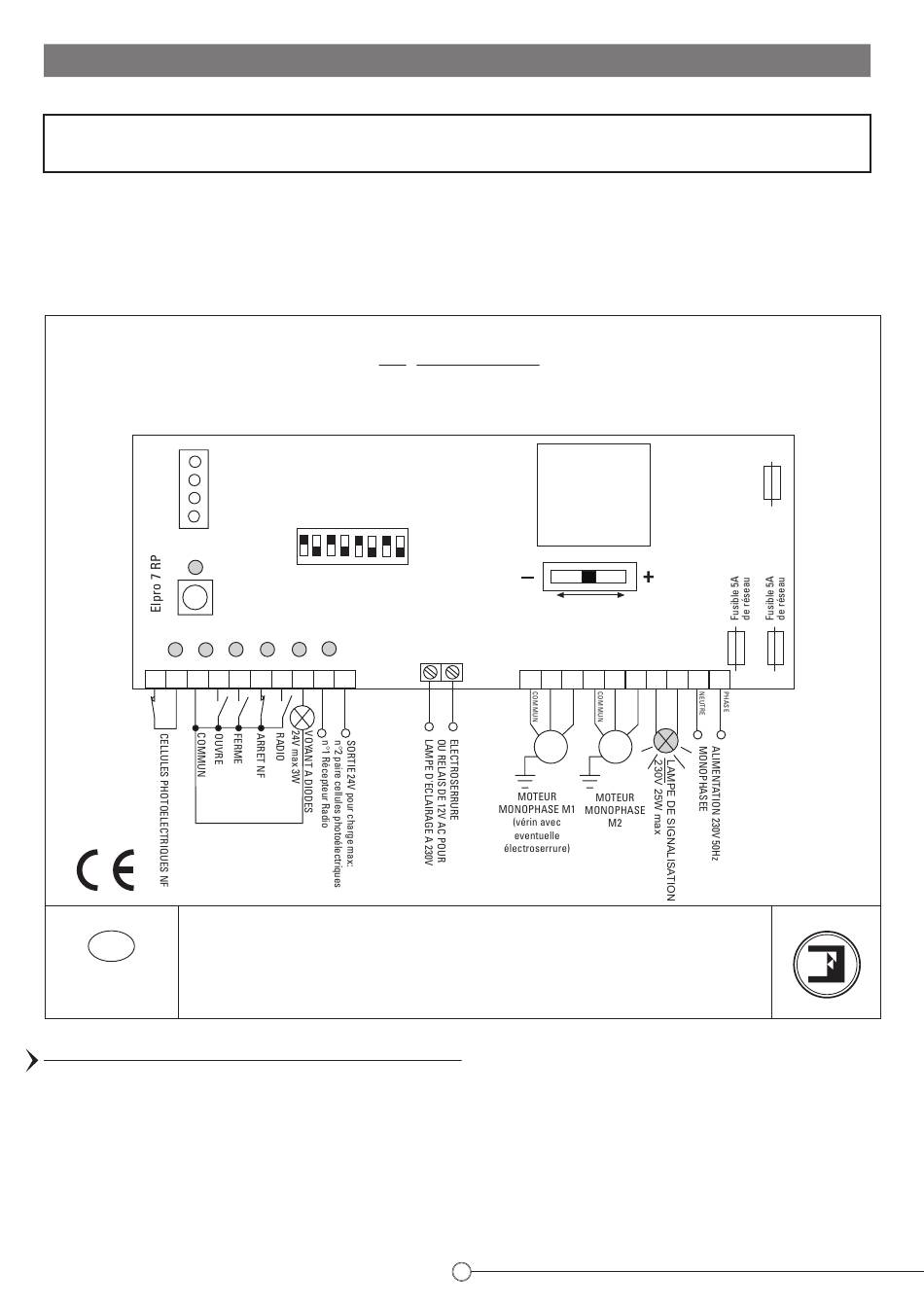

BRANCHEMENTS ELECTRIQUES DU PROGRAMMATEUR ELPRO 7 RP
IMPORTANT: le programmateur ELPRO 7 RP n'a été conçu que pour l'operateur hydraulique NUPI 66. Si l'ELPRO 7 RP est utilisé en
d'autres applications avec des accessoires autres que FADINI, le constructeur décline toute responsabilité pour les dommages causés.
Les branchements électriques sur le moteur du NUPI 66, l'alimentation et le clignotant sont effetués par des câbles ayant un fil de
2
section 1,5 mm . Pour les cellules photoélectriques, les contacteurs à clé et autres accessoires, on peut utiliser des fils de section
2
1 mm . S'assurer que tous les branchements électriques ont été exécutés suivant le schéma annexé. Après avoir branché l'alimentation
230 V - 50 Hz aux bornes 19-20, en respectant la phase et le Neutre, la led rouge n°1 (L1) doit s'allumer, ce qui signale que la carte est
sous tension.
Après quoi, lire attentivement les instructions fournies sur la fiche technique qui accompagne l'ELPRO 7 RP.
L7
POUSSOIR "P" DE
PROGRAMMATION
L1 L2
1
2 3 4
- AUTOAPPRENTISSANT DES TEMPS PAR TELECOMMANDE
F
- FONCTION AUTOMATIQUE-SEMIAUTOMATIQUE
- FONCTION PAS-PAS AVEC ARRET INTERMEDIAIRE
- FONCTION VANTAIL PIETONS
4153
- DIP-SWITCH DE PROGRAMMATION
Dis. N.
L' Elpro 7 RP est un programmateur électronique conçu pour le vérin oléodynamico Nupi 66. Sa caractéristique principale est qu'il est autoapprentissant
l
des temps de travail de l'automatisation à battent (retard du vantail en ouverture et fermeture, temps d'arrêt). La correcte installation (avec les butées
en ouverture et fermeture) est nécessaire pour le bon fonctionnement de l'automatisation.
L'Elpro 7RP est alimenté à 230V monophasé. Il répond aux normes de sécurité de Basse Tension BT 93/68/CE et de la Compatibilité Electromagnetique
EMC 93/68/CE. L'installation doit être effectuée par un technicien spécialisé, selon les normes de sécurité en vigueur. Le constructeur décline toute
responsabilité pour l'utilisation impropre du programmateur et il se réserve le droit de modifier ou d' apporter des modifications au programmateur
ou à cette notice à n'importe quel moment.
Elpro 7 RP
PROGRAMMATEUR ELECTRONIQUE POUR LE NUPI 66
AVEC TECNOLOGIE RADIO PROGRAMMABLE
SUPPORT POUR
CARTE
ENFICHABLE
DIP-SWITCH
1 2 3 4 5 6 7 8
L3 L4 L5 L6
5 6 7 8 9 10
TRANSFORMATEUR
ON
OFF
LIMITEUR DE COUPLE
ELECTRONIQUE
11 12 13
M1
FIG. 10
5
F u s i b l e 2 A B a s s e
Te n s i o n 2 4 V
14 15 16 17 18 19 20
M2
