fadini NUPI 66 Notice De Montage page 3

IMPORTANT: pour un fonctionnement optimal , il est préférable de fixer la Pièce arrière de fixation dans le trou central de la Plaque
percée et puis de fixer l'opérateur sur le trou intérieur en fin de montage.
IMPORTANT: Il est nécessaire de fixer au sol les Butées d'Arrêt en ouverture et fermeture (voir Fig.5 page 3 et Fig.7 page 4 détail 5-
15) avant d'installer l'automatisme.
- Il faut utiliser une contre-plaque de fixation (Fig.6) pour souder la Plaque percée, lorsque si elle doit être scellée au mur il faut appliquer
des chevilles en respectant les côtes A et B décrites en Fig.5 (ces côtes font référence exclusivement à l'axe de rotation du vantail)
Axe d'installation dans le trou
centrale
Axe d'installation dans le trou intérieur
Plaque
percée
Contre-plaque
- La patte avant, en bout de tige, devra être fixée ou soudée (selon la nature du vantail) rigoureusement de niveau en respectant la côte
D, faisant référence au plan du vantail, opérateur en butée de fermeture tige complètement sortie.
Niveau
Niveau
- A ce point le NUPI 66 est monté sur le vantail. Le couvercle de déverrouillage (Fig.2) étant ouvert le portail peut être manoeuvré
manuellement et si on referme ce couvercle l'opérateur se bloque et le portail ne peut plus être manoeuvré manuellement. Pour effectuer
les raccordements électriques introduire le câble électrique (après avoir deserré le Serre-câble) dans la pièce de fixation arrière et
le raccorder à la borne : le commun centrale et les deux autres fils de art et d'autre en parallèle avec Condensateur fourni (Fig.9
pag.4). Après il faut remettre et serrer le Serre-câble. Lorsque l'on mettra en route le programmateur Elpro 7 RP on positionnera le
Limiteur de couple dans la position n°3 pour faire les premiers essais et on l'ajustera par la suite (Fig.10 page5 et Fig.11 page6)
B A
=130 =130
Côte pour permettre de laisser un espace d'1 cm
entre le capot et le vantail lorsque ce dernier est
ouvert
A
=130
Pièce arrière de
fixation
Butée de
ouverture

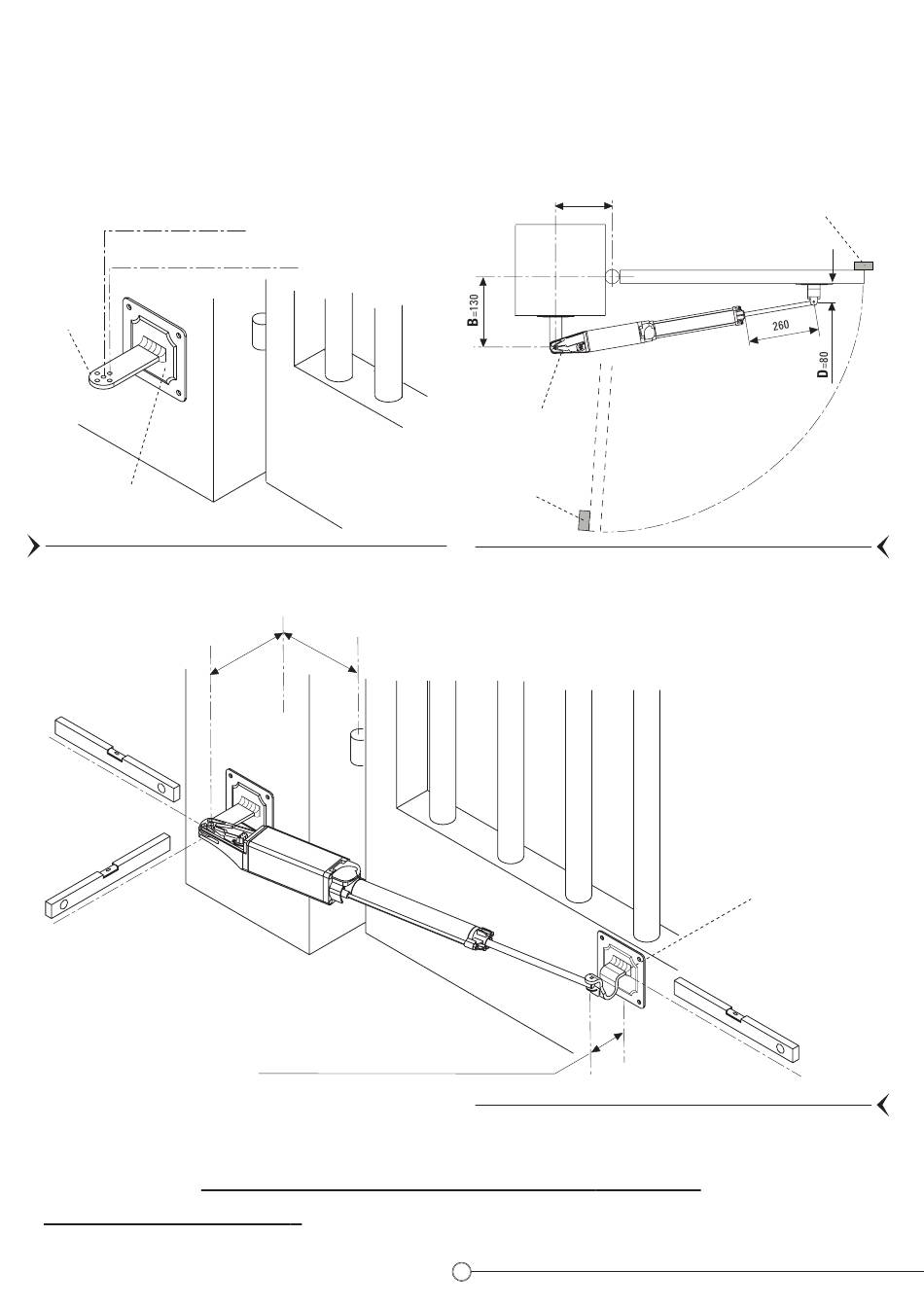

FIG. 4 FIG. 5
D
=80
FIG. 6
3
Butée de
fermeture
Vantail fermé
95°
Faire les soudures avant de mettre en
place la tige de l'opérateur.
Niveau
