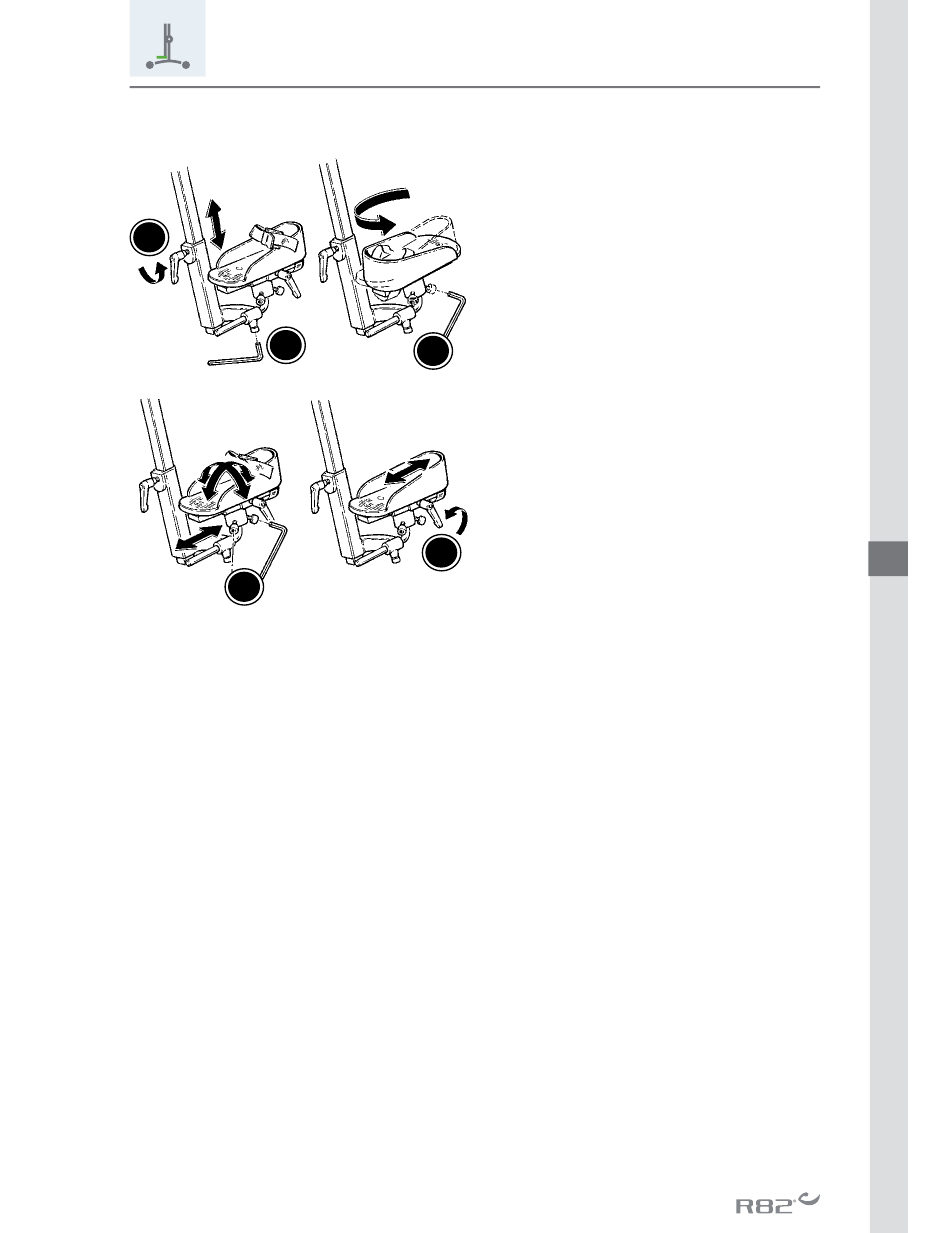

Supporto per piedi
Per l'uso in posizione inversa:
1. una volta girati i supporti per piedi, tali
2. Montare i supporti per piedi e serrare
3. Allentare la vite (B) e regolare la profondità
4. Allentare le viti (C) e (D) e ruotare il supporto
C
Il supporto della pedana è montato sul giunto.
In questo modo la pedana può essere regolata
in diverse angolazioni allentando le viti (C) e (D).
La piastra può essere regolata in profondità
allentando l'impugnatura (E) o la vite a brugola
(B).
E
supporti devono essere montati sullo stesso
lato in cui sono stati smontati.
l'impugnatura. (A).
del supporto per piedi.
per piedi di 180°. Serrare le viti nella
posizione desiderata.
