73

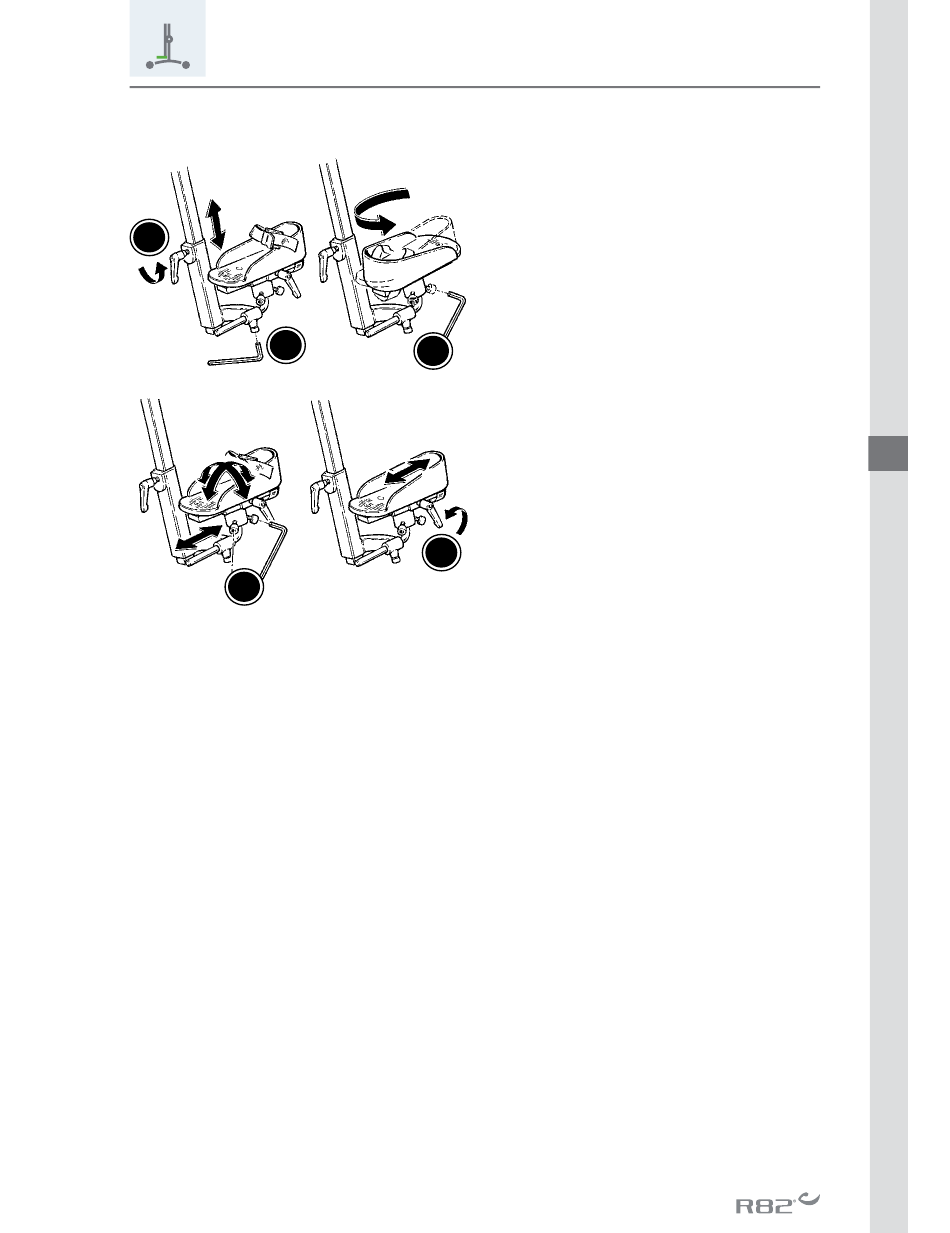

Jalkatuki
Selinseisomista varten:
Kun polvituki käännetään, on jalkatuki
asennettava samalle puolelle, josta ne purettiin.
A
1. Asenna jalkatuet ja kiristä vipu. (A).
2. Avaa ruuvia (B) ja säädä jalkatuen korkeus.
3. Avaa ruuveja (C) ja (D) ja käännä jalkatukea
180°.
4. Kiristä ruuvit vaadittuun asentoon.
Jalkatuen kannatin asennetaan niveleen. Tämän
B
C
avulla jalkalevyä voidaan säätää eri kulmiin
avaamalla ruuveja (C) ja (D).
Levyä voidaan säätää syvyyssuunnassa
avaamalla vipua (E) tai avaamalla ruuvia (B).
FIN
E
D
