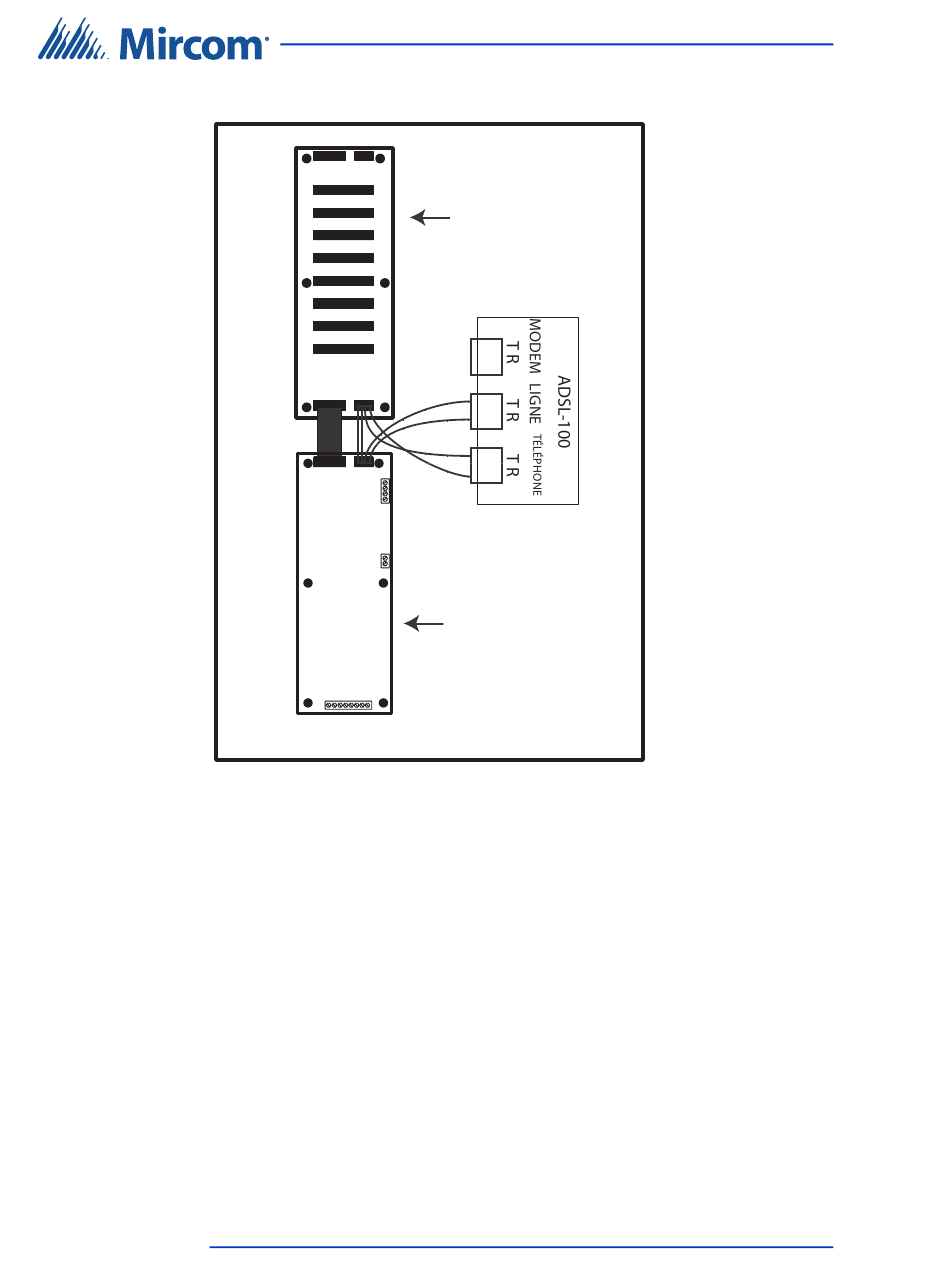

Figure 38.
5.3.10 Réglage du numéro de fond de panier
Les adresses de relais sont numérotées pour indiquer l'emplacement du
connecteur de la carte de relais et le réglage du numéro de fond de panier. Le
tableau 5 fournit des exemples d'adresses pour les trois premiers réglages de
cavalier de numéro de fond de panier.
Par exemple, lorsque le cavalier de numéro de fond de panier est réglé sur 1,
le premier relais de la carte P3 a une adresse de 1. Lorsque le numéro de fond
de panier est réglé sur 2, le premier relais de la carte P3 a une adresse de 97.
Pour définir le numéro du fond de panier
1.
Manuel d'installation et d'utilisation du système d'accès téléphonique TX3
72
P1
P4
contrôleur NSL Téléphone
vers P1 sur le plan arrière
Installation du module de filtrage ADSL-100
Déterminez l'adresse du relais en fonction de l'emplacement du
connecteur de la carte relais et du réglage du numéro du fond de
panier.
Installation et câblage de l'armoire à relais NSL
Fond de panier
Ligne vers P4 sur le
Contrôleur NSL
