4.5 Module IP
Le module IP relie l'unité de contrôle du lobby à un réseau Ethernet TCP/IP.
Le câble plat du module IP se connecte au connecteur P5 de la carte
contrôleur (voir figure 20). Cela vous permet de configurer et de surveiller les
appareils TX3 de votre système à l'aide d'un ordinateur et d'une connexion
Ethernet.
Le module IP dispose d'un connecteur RJ-45 qui se connecte au réseau
Ethernet à l'aide d'un câble Ethernet standard, comme le montre la figure 28.

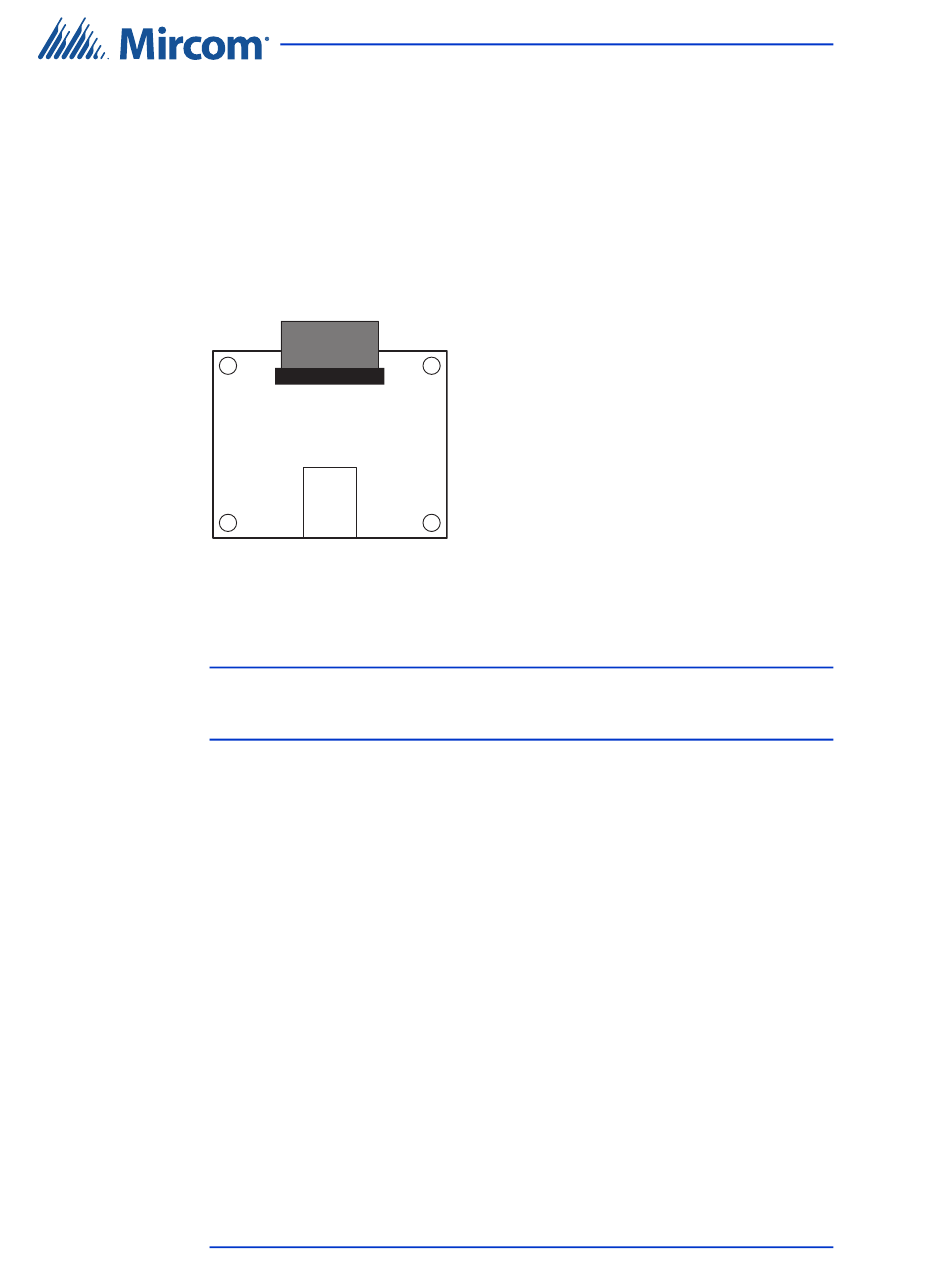

Figure 28.
Pour une description de l'installation du module IP, voir les instructions
d'installation du module IP TX3-IP (LT-1161).
Note :
4.6 Module complémentaire RS-485
Le module supplémentaire RS-485 convertit les signaux RS-485 en signaux
USB et fait partie de l'adaptateur USB vers RS-485 (TX3-USB-AD). Le
câble plat du module supplémentaire RS-485 se connecte au connecteur P4
de la carte contrôleur. Voir la figure 20.
Manuel d'installation et d'utilisation du système d'accès téléphonique TX3
50
Câble ruban du module IP
Connecteur
RJ-45
Connecteurs de données et Ethernet du module IP
Le module IP TX3-IP ne peut être installé que sur les modèles
se terminant par "-A" ou "-B" ou "-C" (par exemple, TX3-
ER-8-A).
Configuration de l'unité contrôle du lobby
