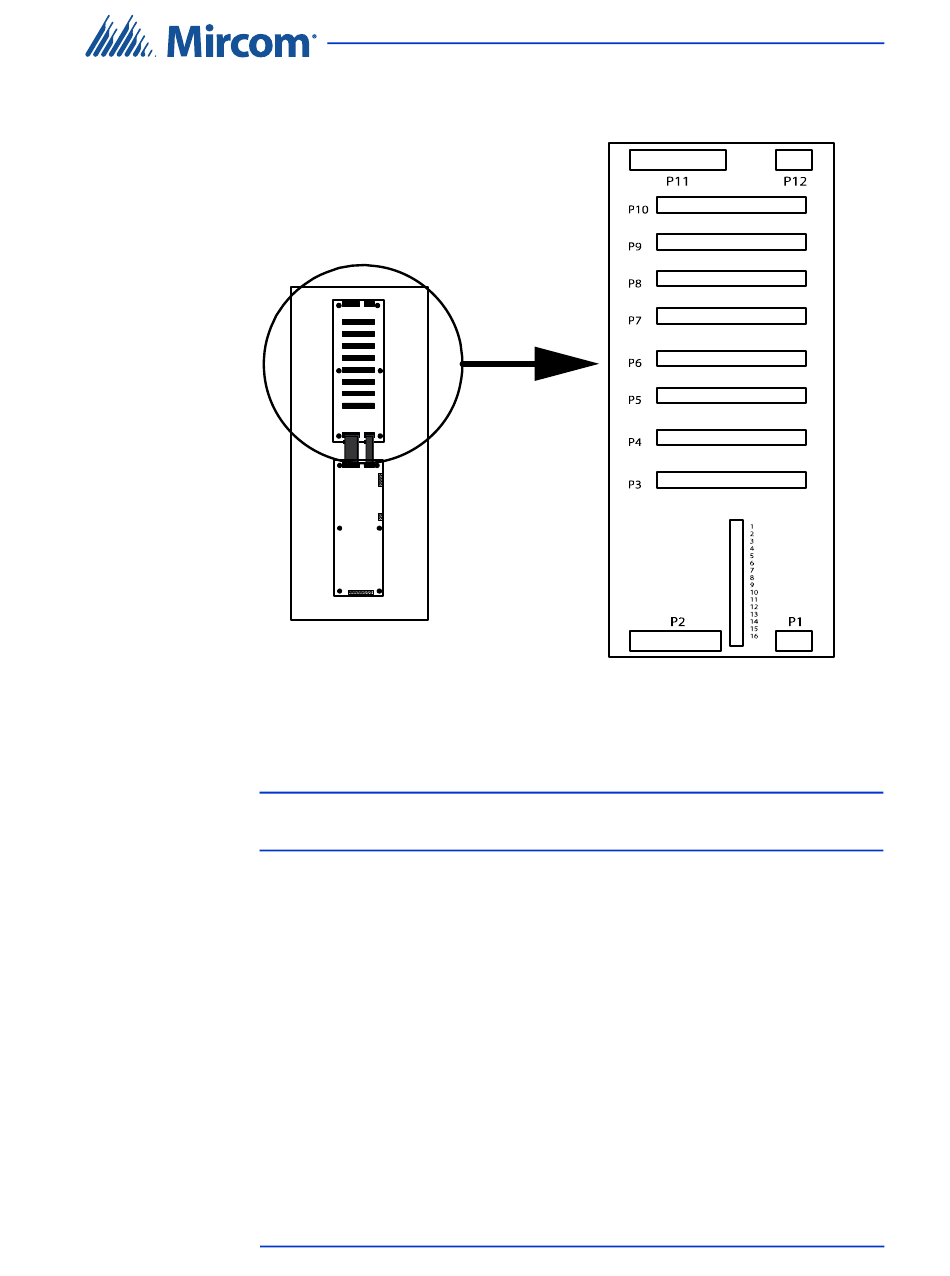

Sélecteur de numéro de fond de panier NSL. (situé entre P1 et P2).
Figure 37.
Attention: Des tensions élevées sont présentes sur cette carte pendant la
5.3.9 Utilisation de NSL avec des lignes téléphoniques fournissant un service
DSL
Si les lignes téléphoniques du bâtiment fournissent à la fois des services DSL
(abonnements numériques) et POT (téléphone ordinaire), le module de
filtrage ADSL-100 est nécessaire pour filtrer les signaux de données. Ce
module de filtrage est installé entre P4 sur la carte du contrôleur NSL et P1
sur la première carte du fond de panier qui s'y connecte. Reportez-vous à la
figure ci-dessous pour plus de détails sur la connexion du module ADSL-100.
Manuel d'installation et d'utilisation du système d'accès téléphonique TX3
TX3-NSL-8M Unité de contrôle des relais
Fond de panier NSL
sonnerie des téléphones de suite.
Installation et câblage de l'armoire à relais NSL
2016 Cartes fond de panier des relais de
l'unité NSL
Sélection
du numéro
de fond de
panier NSL
71
