JW8. JW8 définit l'état de fonctionnement du relais de gâche de porte comme
étant normalement ouvert ou normalement fermé. Un fil de liaison se connecte
à la broche normalement ouverte (position 2 - en haut) ou normalement fermée
(position 1 - en bas). Le réglage par défaut est normalement ouvert (position 2 -
en haut).
JW9 et JW10. En cas de problème de communication RS-485, fermez les
cavaliers JW9 et JW10 sur le premier ou le dernier contrôleur connecté par
RS-485. Par défaut, ces cavaliers sont ouverts.
JW11: Laissez ouvert. Il s'agit du réglage par défaut.
4.2 Connecteurs de la carte contrôleur - Bas

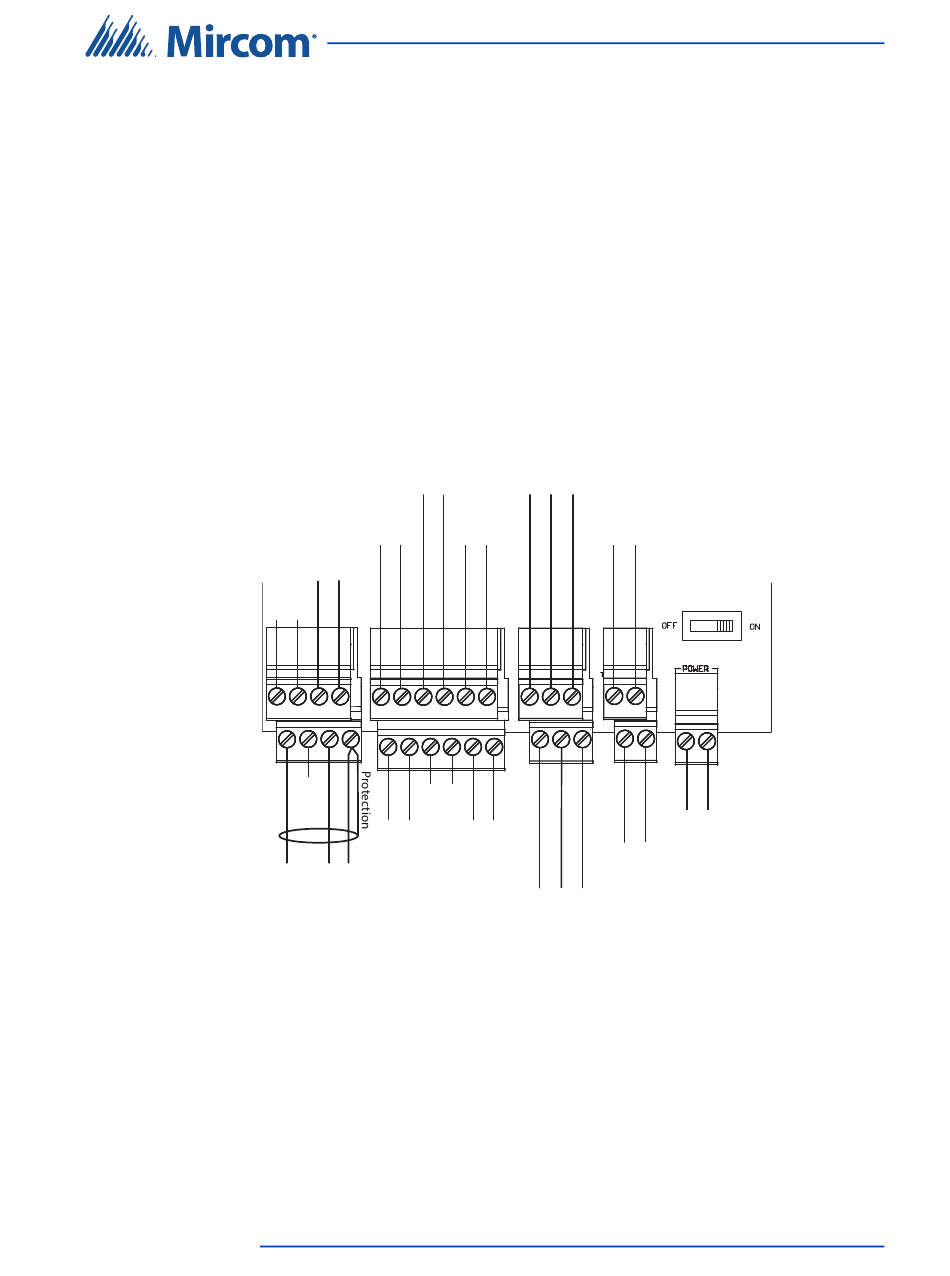

La figure 21 montre les connecteurs situés au bas de la carte du contrôleur
principal de l'unité de contrôle du lobby.
Connexion du
haut-parleur
Figure 21.
4.2.1 Connexion du microphone
La connexion du microphone est située en bas à gauche de la carte contrôleur
principale. Elle est reliée à l'écran avant et est réglée en usine.
Manuel d'installation et d'utilisation du système d'accès téléphonique TX3
Entrée 3
− +
Entrée 2
− +
+ −
Inutilisé
Inutilisé
Inutilisé
− +
Entrée 1
Blanc Rouge Noir
Microphone
Connection
Connecteurs de la carte contrôleur - Bas
Configuration de l'unité contrôle du lobby
RS-485 SORTIE
− s +
Alimentation
Entrée 4
LED/LAMP
− + + −
− +
Entrée 5
− +
Fourniture d'appareils
− s +
RS-485 IN
Alimentation pour TX3
(utilisez 18 AWG)
