3.5
Unités de contrôle du lobby multiples

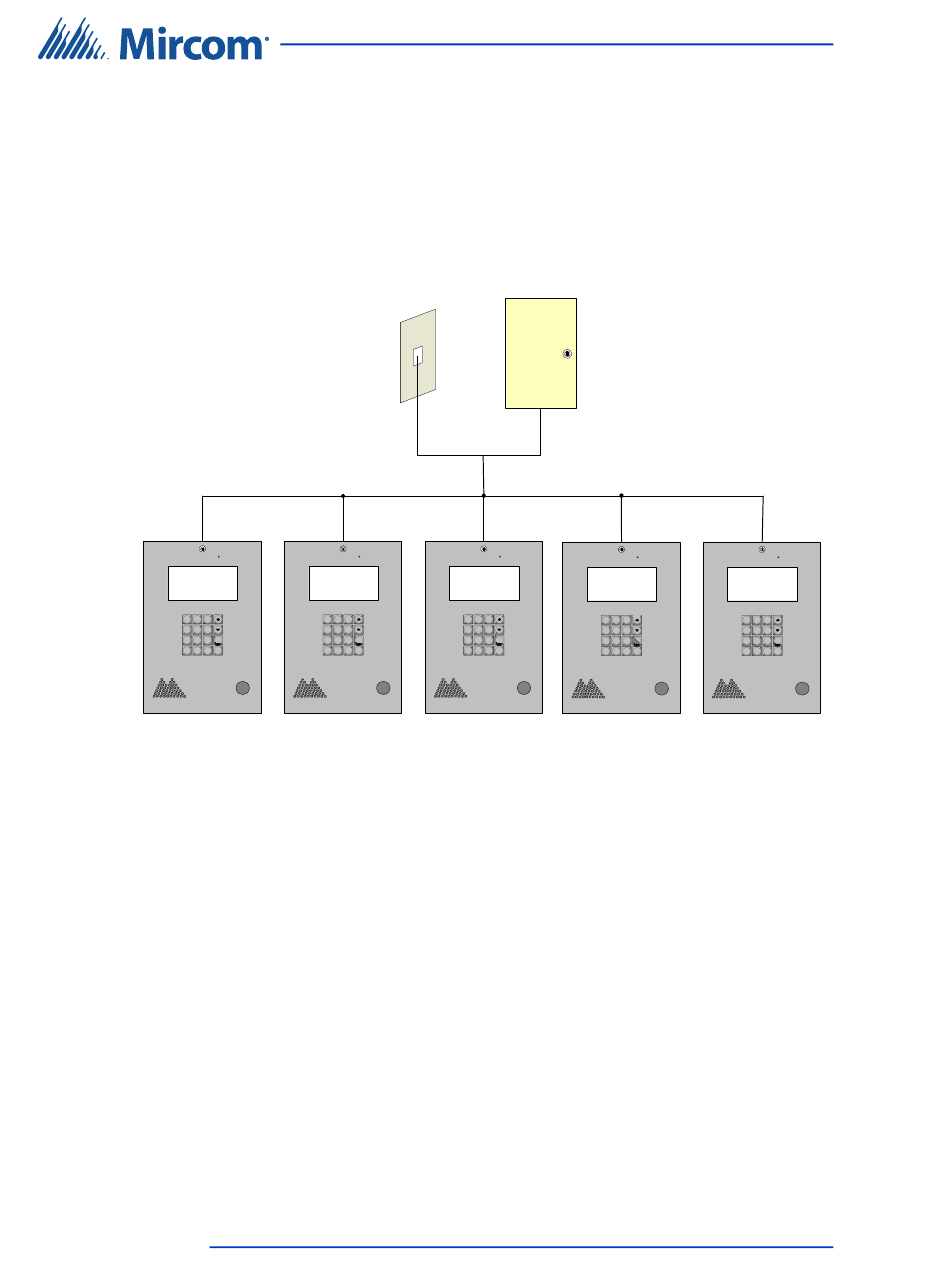

La figure 15 montre une configuration de plusieurs unités de contrôle du lobby
sur une seule ligne téléphonique. Le téléphone peut être soit une ligne
téléphonique dédiée de la compagnie de téléphone, soit une ligne téléphonique
NSL de l'unité de contrôle NSL.
Ligne1
1 2 3
4 5 6
7 8 9
* 0 # i
Unité de
contrôle
du lobby 1
Figure 15.
3.6
Mise en réseau des panneaux TX3
Les appareils Mircom tels que l'unité de contrôle du lobby, le contrôleur
d'accès par carte et l'écran tactile peuvent être mis en réseau avec le système
TX3 par le biais d'un réseau RS-485 poste à poste, d'un réseau Ethernet TCP/IP
ou d'une combinaison de réseaux Ethernet et RS-485.
Le logiciel TX3 Configurator peut se connecter à n'importe laquelle de ces
configurations réseau. La façon dont vous vous connectez au réseau (c'est-à-
dire via TCP/IP, USB, un modem ou le port COM) détermine les appareils que
vous pouvez configurer sur le réseau à l'aide du configurateur TX3. Les
différentes configurations réseau sont expliquées dans la suite de cette section.
La figure 16 montre une configuration avec des contrôleurs TX3 connectés sur
un réseau RS-485. Chaque contrôleur doit avoir une adresse réseau unique sur
le réseau RS-485. Il est possible d'attribuer jusqu'à 63 adresses réseau uniques.
Manuel d'installation et d'utilisation du système d'accès téléphonique TX3
34
Prise
téléphonique
Ligne du bureau
central
OU
T/R
Ligne1
Ligne1
1 2 3
1 2 3
4 5 6
4 5 6
7 8 9
7 8 9
* 0 # i
* 0 # i
Unité de
Unité de
contrôle
contrôle
du lobby 2
du lobby 3
Plusieurs unités de contrôle du lobby sur une même ligne
Unité de
contrôle
NSL
T/R
Ligne1
1 2 3
4 5 6
7 8 9
* 0 # i
Unité de
contrôle
du lobby 4
Système TX3
Ligne1
1 2 3
4 5 6
7 8 9
* 0 # i
Unité de
contrôle
du lobby 5
