4.4 Module modem
Note :
Attention: Si vous utilisez le module modem pour vous connecter à un
Le module modem est situé au-dessus de la carte contrôleur de l'unité de
contrôle du lobby TX3, en bas à gauche. Voir la figure 20.
Le module possède deux connecteurs téléphoniques : un connecteur RJ-11 et
un bornier, comme le montre la figure 27. La ligne T/R du bornier est
insensible à la polarité et peut être inversée.
Le câble plat se connecte au connecteur P4 de la carte contrôleur.

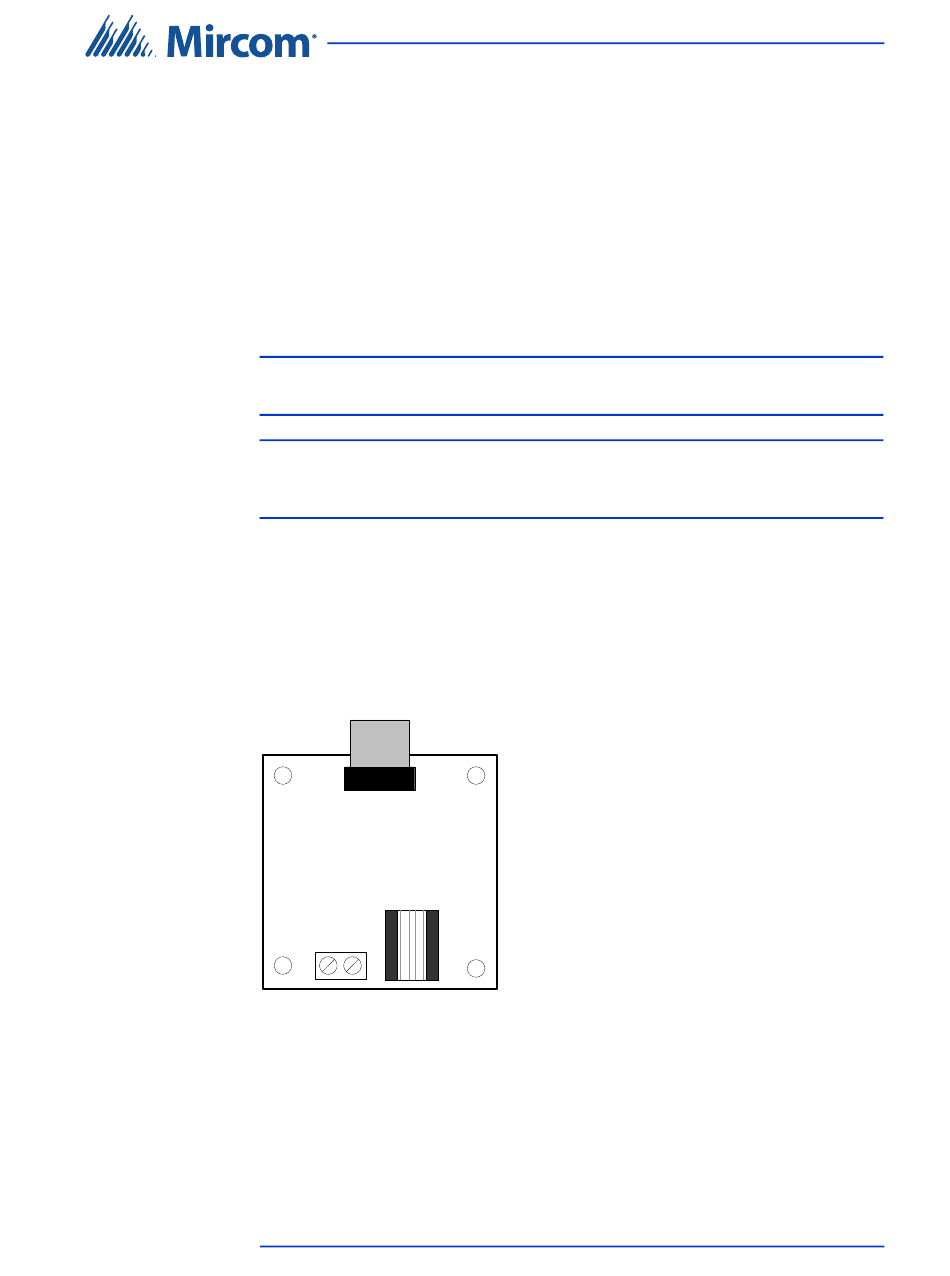

Figure 27.
Pour une description de l'installation de la carte du modem, voir les
instructions d'installation du manuel du modem LT-971.
Manuel d'installation et d'utilisation du système d'accès téléphonique TX3
l'appel est terminé
l'appel est connecté
l'accès est accordé
l'accès est refusé
le système est normal
Le module modem est conçu pour fonctionner uniquement avec
des lignes POTS (ancien système téléphonique).
écran tactile et le configurer, vous ne pouvez pas
configurer l'écran tactile localement.
MODULE MODEM
Connecteur
RJ-11
Anneau de
pointe
Connecteurs téléphoniques du module modem
Configuration de l'unité contrôle du lobby
