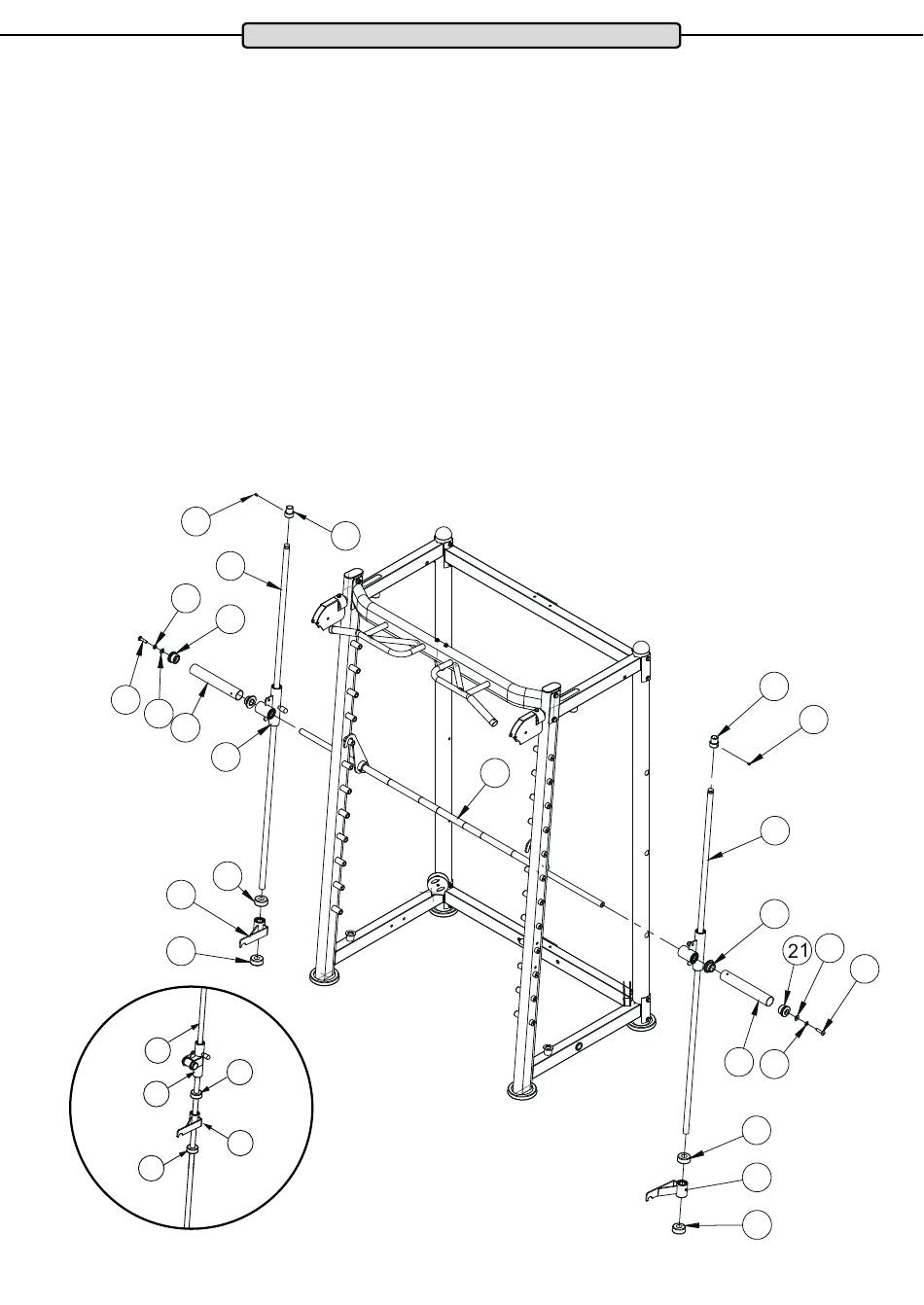

Etape d'assemblage 2
Accrochez la barre d'haltères (16) avec les crochets de retenue sur les cadres latéraux gauche et droit.
Faites glisser par le haut sur le tube coulissant (17) les éléments suivants :
élément de guidage gauche (18) - butée en caoutchouc ronde (25) - crochet de sécurité gauche (26) - butée en
caoutchouc ronde (25) - veuillez également consulter le diagramme de section circulaire.
Il est important de glisser les pièces dans le bon ordre !
Soyez extrêmement prudent lorsque vous glissez l'élément de guidage (18) sur le tube coulissant. L'élément de
guidage (18) comporte des roulements à billes qui peuvent être endommagés si le tube de guidage n'est pas
correctement aligné.
Un roulement à bille se trouve dans la pièce de guidage. Placez le tube coulissant avec précaution dans la
pièce de guidage (28).
Placez maintenant la douille de xation (23) sur le tube coulissant (17).
Glissez l'élément de guidage gauche (18) avec le tube coulissant (17) sur le support de barre d'haltères (16).
Placez le tube coulissant dans le support inférieur sur le cadre latéral gauche.
Placez maintenant l'extrémité supérieure du tube coulissant avec la douille de xation (23) dans le support
supérieur sur le cadre latéral gauche. Fixez ensuite la douille en serrant la vis à six pans creux M8x10 (24).
Répétez cette procédure avec le tube coulissant droit (17).
Placez ensuite un capuchon (19) aux extrémités droite et gauche de la barre d'haltères (16). Assurez-vous que
les capuchons soient correctement alignés.
Glissez un manchon de poids (87) par les extrémités extérieures sur chacune des extrémités droite et gauche
de la barre d'haltères (16). Fixez les deux côtés avec un embout rond (21), une rondelle Ø12 (12) et une vis
hexagonale M12x40 (22).
24
17
38
21
22
12
87
18
25
26
25
17
25
18
26
25
Assemblage – Station multifonction
23
16
8
23
24
17
19
12
22
87
38
25
27
25
