Maxxus Multipress 9.1 Instructions D'assemblage page 13

Assemblage – Station multifonction

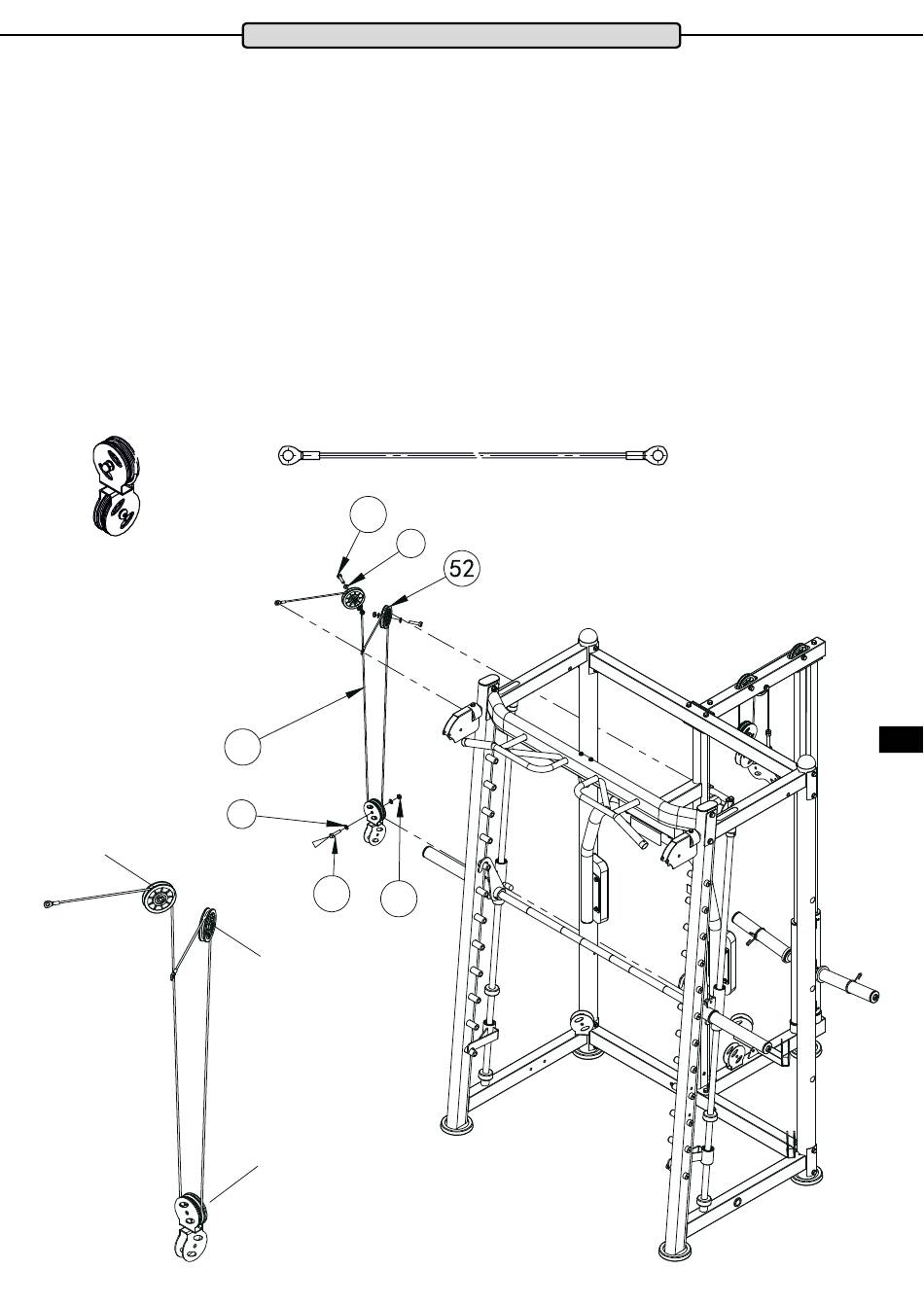

Etape d'assemblage 6
Desserrez les deux poulies simples (R1 et R2) sur la ace arrière du cadre de base de « buttery ».
Accrochez l'œillet à l'extrémité du câble de traction (60) sur le crochet du bras de « buttery »
gauche.
Faites passer le câble de traction (60) sur la poulie simple (R1) et remontez-le sur le cadre de base
de « buttery ».
Faites passer le câble de traction (60) sur la poulie simple (R2) et remontez-le sur le châssis
de base de « buttery ».
Accrochez l'œillet à l'extrémité du câble de traction (60) sur le crochet du bras droit de « buttery ».
Desserrez la poulie supérieure (R3) de la poulie double en croix (59). Tirez le câble de traction (60)
vers le bas pour ormer une boucle sous les deux poulies simples (R1&R2) et placez-y la poulie
(R3). Remontez la poulie (R3) sur le support dans la poulie double (59).
Poulie double en croix (59) Câble de traction (60) - Longueur 3 100 mm
