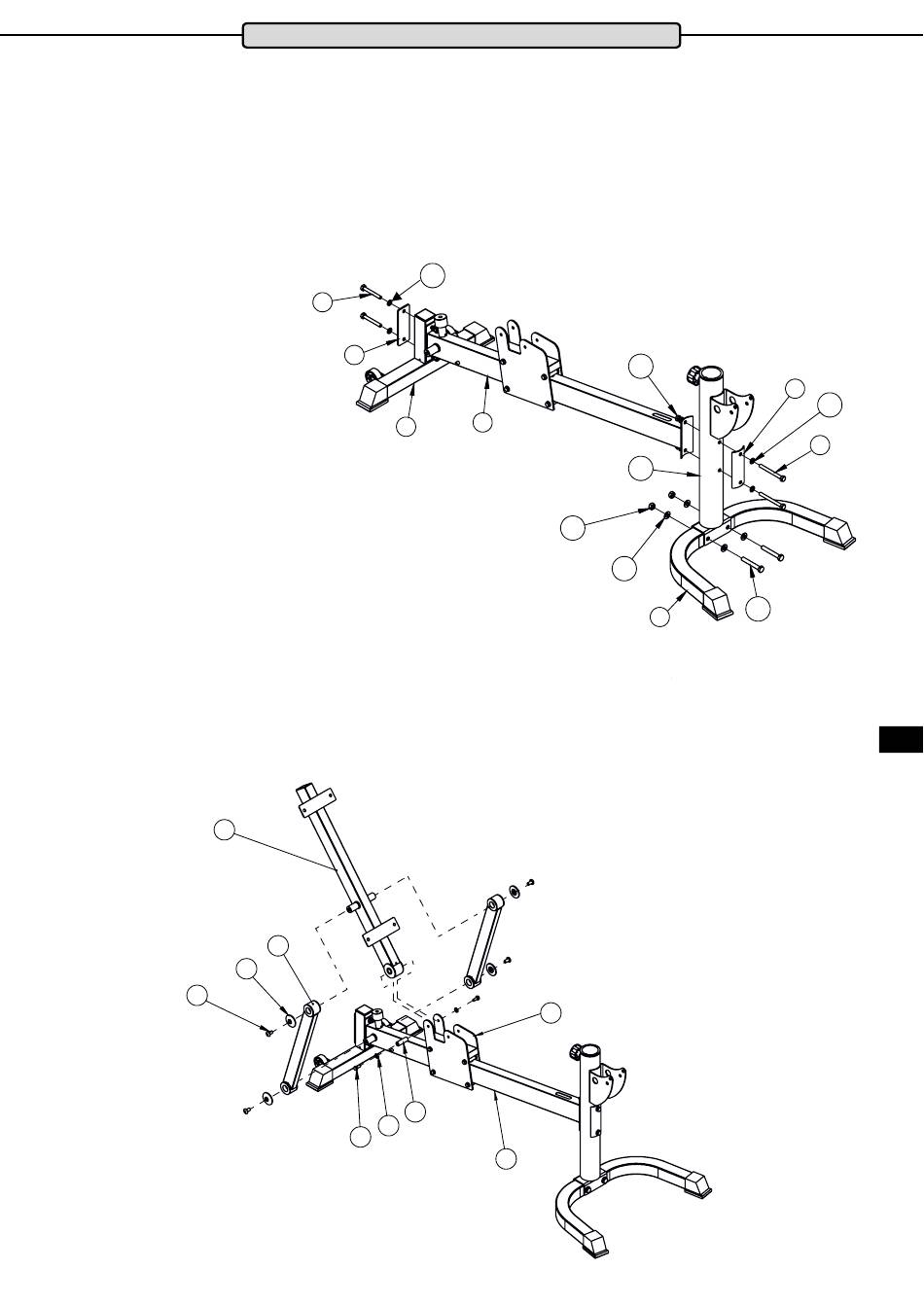

Etape d'assemblage 1
Fixez le tube inférieur arrière (2) au tube de base (3) à l'aide de deux vis hexagonales M10x75 (6), quatre ron-
delles Ø10 (33), deux écrous de sécurité M10 (52) et la plaque de retenue droite (7).
Posez ensuite le tube vertical (51) sur le tube de socle avant (1) et xez-le avec deux vis hexagonales M12x75
(55), quatre rondelles Ø12 (54) et deux écrous de sécurité M12 (53).
Fixez maintenant le tube vertical (51) au tube de base (3) à l'aide de deux boulons hexagonaux M10x100 (5),
quatre rondelles Ø10 (33), deux écrous de sécurité M10 (52) et la plaque de retenue courbe (4).
Etape d'assemblage 2
Fixez le tube de support (17) avec deux vis hexagonales M8x20 (19), chacune avec une rondelle Ø8 (32) et un
tube d'écartement (30) sur le support arrière de la glissière (16).
Placez ensuite les deux tubes coulissants (20) à droite et à gauche du support sur le tube de base (3) et dans
le réceptacle sur le tube support (17) et xez-le avec deux capuchons en aluminium (21) et deux vis à six pans
creux M10x16 (56).
17
20
21
56
Assemblage – Banc de musculation
33
6
7
3
2
30
32
19
23
52
51
53
54
1
16
3
4
33
5
55
