Assemblage – Station multifonction

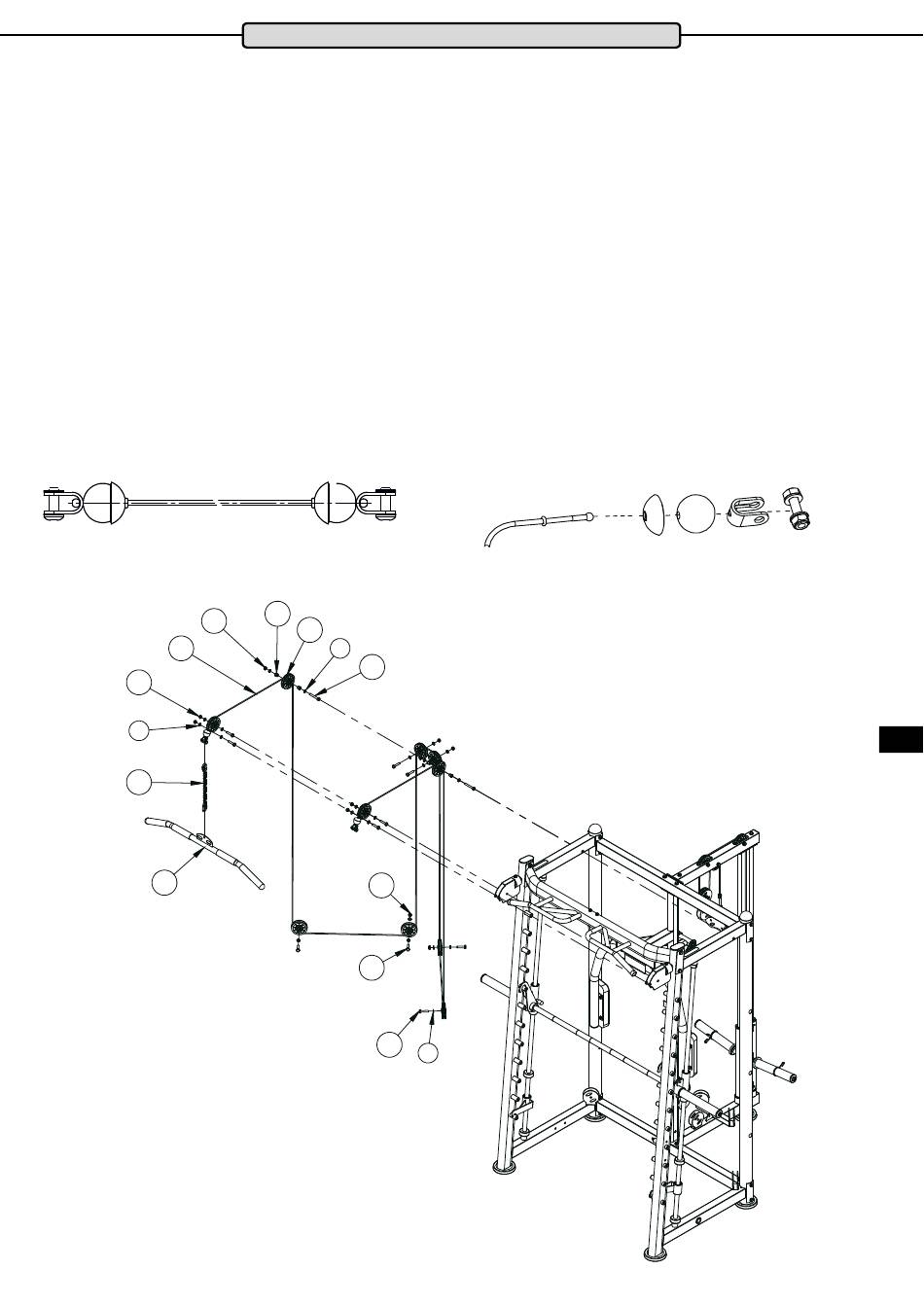

Etape d'assemblage 7
Avant de commencer cette étape, enlevez la bille d'écartement à une extrémité du câble de traction (61). Des-
serrez pour cela l'écrou et retirez la vis hexagonale. Desserrez ensuite le support en U de l'extrémité du câble.
Vous pouvez maintenant retirer la bille d'écartement et le support arrondi.
Desserrez la poulie simple (R1) du support mobile et la poulie simple (R2) du cadre supérieur. Faites glisser
l'extrémité du câble de traction (61) dont vous venez de retirer la bille d'écartement à travers le trou du support
mobile. Faites passer le câble de traction (61) dans le tube supérieur du cadre jusqu'à ce qu'il sorte de l'ouver-
ture où se trouvait la poulie simple (R2). Fixez les poulies simples (R1) et (R2) à leur position d'origine.
Passez maintenant le câble de traction (61) sous les poulies simples (R3) et (R4) comme indiqué sur le sché-
ma.
Ensuite, aites passer le câble de traction (61) vers le haut et sur les deux poulies (DR1 & DR2) de la poulie
double avec la xation.
De là, aites redescendre le câble de traction (61) et aites-le passer sous les poulies simples (R5) et (R6).
Desserrez maintenant la poulie simple (R7) du cadre supérieur et la poulie simple (R8) du support mobile.
Faites passer le câble par le bas à travers l'ouverture où une seule poulie (R7) a été xée et vers l'avant à
travers le cadre. L'extrémité du câble de traction doit ensuite être renvoyée par l'ouverture du support mobile.
Remettez les poulies (R7) et (R8) à leur position d'origine.
A la n de cette étape de montage, replacez la bille d'écartement sur l'extrémité du câble de traction (61).
Câble de traction (61) - Longueur 10 215 mm
53
10
51
61
9
54
10
9
FRA
62
63
10
58
58
9
15
