Installation de la plaque d'installation
c

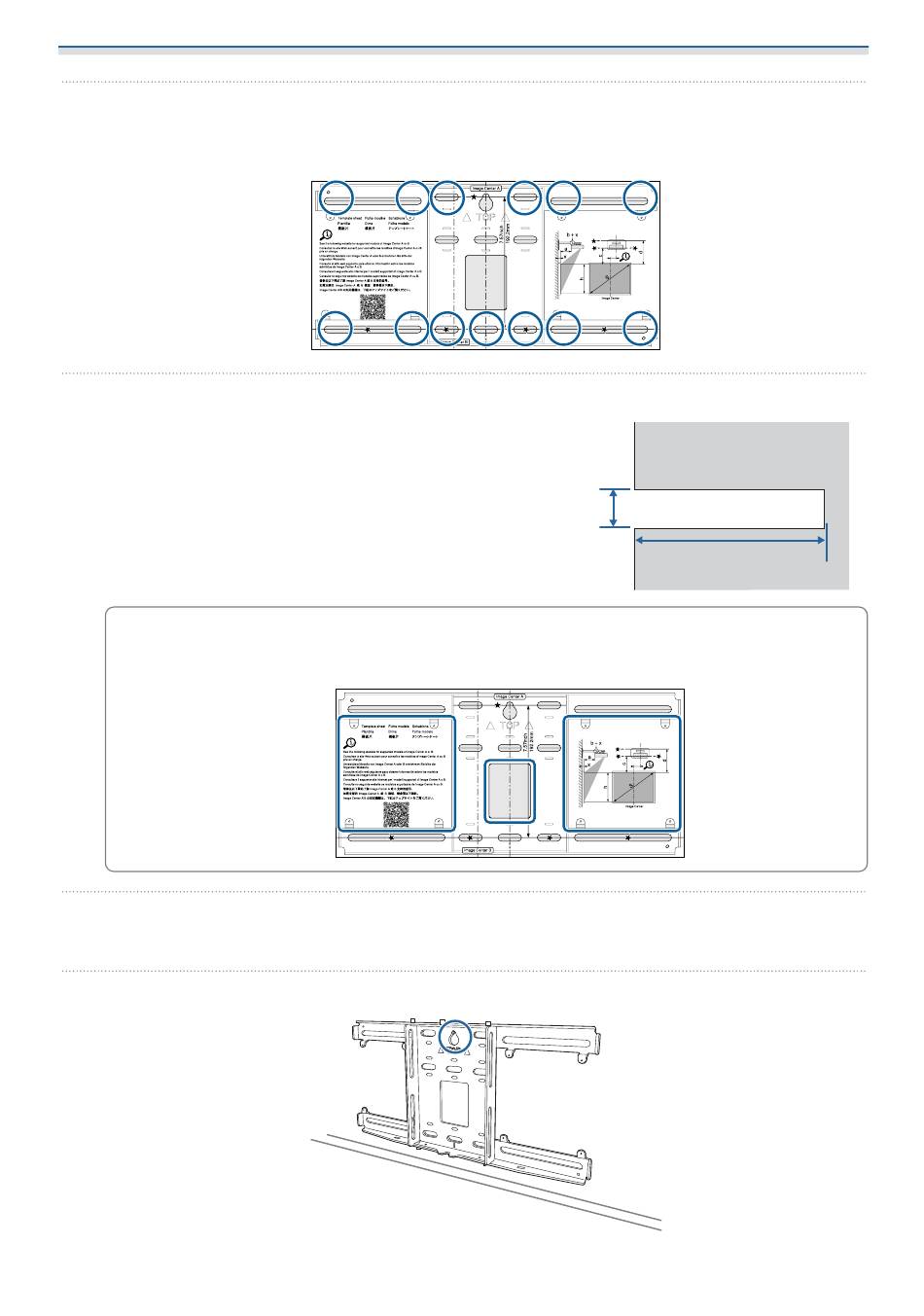

Déterminez les positions des trous de montage sur la plaque murale
À partir des trous de vis indiqués sur l'illustration ci-dessous, fixez au moins quatre points en haut, en
bas, à gauche et à droite pour une équilibre optimal.
d
Percer les trous dans le mur
Diamètre de perçage : 10,5 mm( M10) ou 10 mm
(3/8 pouces)
Profondeur du trou pilote : 45 mm
Profondeur du trou de la patte de fixation : 40 mm
c
Si vous souhaitez acheminer des câbles vers le projecteur à travers un mur, percez des trous
dans la zone indiquée sur l'illustration ci-dessous et utilisez-les comme trous d'acheminement
des câbles.
e
Retirez la fiche modèle
f
Placez la plaque murale sur la vis M10 temporaire que vous avez installée à l'étape 2
10.5mm (M10)
or
10mm (3/8 inch)
39
45mm
