Raccordement Contact sec
14.2.3.4 ENTRÉES ANALOGIQUES
Raccordement Pt100
Raccordement des thermocouples
Raccordement de tension (mV)
Raccordement de courant (mA)
Raccordement de tension (V)
NOVUS AUTOMATION

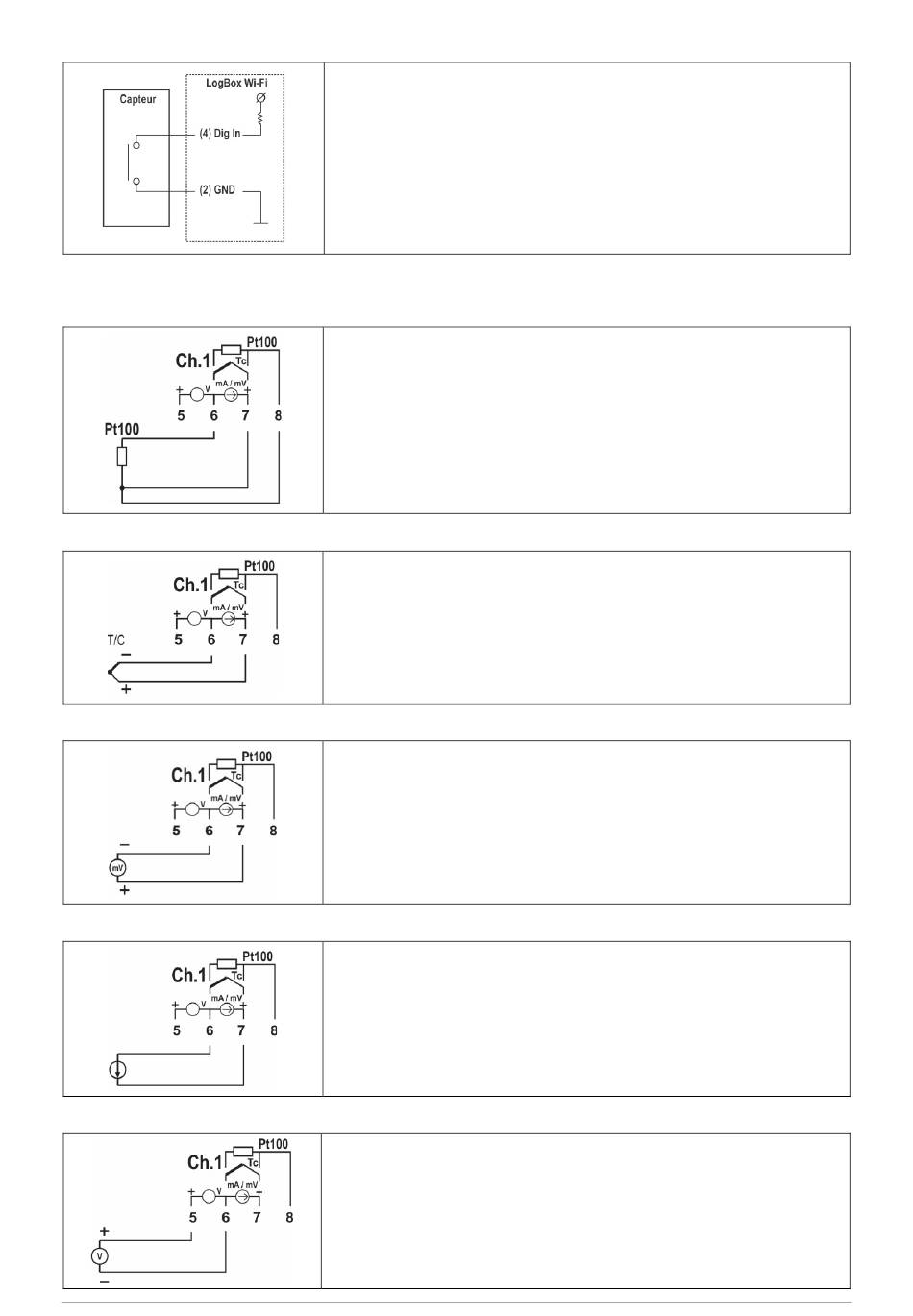

Le raccordement à l'entrée numérique avec un capteur type Contact sec se fait aux bornes,
selon la figure voisine.
Le raccordement aux canaux se fait aux bornes, selon la figure voisine. Le branchement à trois
fils, de l'élément capteur Pt100 à l'entrée du LogBox Wi-Fi, garantit l'annulation de l'erreur
provoquée par la résistance des fils. Les trois fils doivent avoir le même calibre et la même
longueur.
Pour le Pt100 à deux fils, reliez les bornes 7 et 8.
Le raccordement aux canaux se fait aux bornes, selon la figure voisine. Veillez à la polarité
correcte du branchement.
Les câbles utilisés pour le branchement des thermocouples doivent avoir les mêmes
caractéristiques thermoélectriques que le thermocouple utilisé (câble de compensation ou
rallonge) et doivent être branchés avec la polarité correcte.
L'absence de câbles de compensation ou leur utilisation avec une polarité incorrecte peut
entraîner des erreurs de mesurage importantes.
Le raccordement aux canaux se fait aux bornes, selon la figure voisine. Veillez à la polarité
correcte du branchement.
Le raccordement aux canaux se fait aux bornes, selon la figure voisine. Veillez à la polarité
correcte du branchement.
Le raccordement aux canaux se fait aux bornes, selon la figure voisine. Veillez à la polarité
correcte du branchement.
