13.3.3.1 ÉTALONNAGE PERSONNALISÉ
L'icône
ouvre l'écran d'étalonnage personnalisé, qui permet d'ajuster jusqu'à 10 points de mesurage pour chaque canal. Le nombre de points
de réglage pendant la configuration d'un étalonnage personnalisé est deux points.
Mesuré : affiche la valeur lue par l'appareil pour lequel une correction est souhaitée. On peut l'obtenir en cliquant sur le bouton « Lire le
•
canal » ou en le renseignant manuellement.
Désiré : affiche la valeur souhaitée par l'utilisateur pour la valeur mesurée par l'appareil. Il doit être rempli manuellement.
•
Lire le canal : permet d'obtenir les valeurs de l'appareil pendant l'étalonnage personnalisé.
•
Ajouter : permet d'ajouter les paramètres « Mesuré » et « Désiré » dans la table d'étalonnage personnalisé.
•
Modifier : permet de modifier les paramètres « Mesuré » et « Désiré » dans la table d'étalonnage personnalisé.
•
Organiser
: permet d'organiser la table d'étalonnage personnalisé.
•
Supprimer
: permet de supprimer la ligne sélectionnée dans la table d'étalonnage personnalisé.
•
Supprimer tout
: permet d'effacer toute la table d'étalonnage personnalisé.
•
Appliquer : permet d'appliquer l'étalonnage personnalisé au canal en cours de configuration.
•
Annuler : permet d'annuler l'opération d'étalonnage personnalisé.
•
13.3.3 PARAMÈTRES DU CANAL NUMÉRIQUE
13.3.3.1 MODE DE COMPTAGE D'IMPULSIONS
NXperience
Tag : permet de configurer un nom pour le canal numérique à être utilisé en tant qu'identification du canal pendant un téléchargement. Le
•
champ permet jusqu'à 16 caractères.
Mode d'entrée : permet de sélectionner le mode de l'entrée numérique. L'option « Comptage d'impulsions » est configuré par défaut.
•
Type de capteur : permet de sélectionner le type de capteur à être connecté à l'entrée numérique : PNP, NPN ou Contact sec.
•
Front de comptage : permet de configurer le front de comptage souhaité. Ainsi, l'appareil accroîtra les comptages chaque fois que le front
•
configuré est détecté à l'entrée numérique. Il est possible de réaliser le comptage au front montant, au front descendant ou les deux.
Debounce : si le type de capteur configuré est Contact sec, il sera nécessaire de définir un temps de debounce pour la détection du front. Le
•
debounce se réfère au temps de stabilisation du capteur (temps minimum auquel le capteur doit rester au niveau d'intérêt logique pour que le
front détecté soit considéré comme valide). Le temps de réponse minimum configurable est de 50 millisecondes ; le maximum de 6 secondes.
NOVUS AUTOMATION

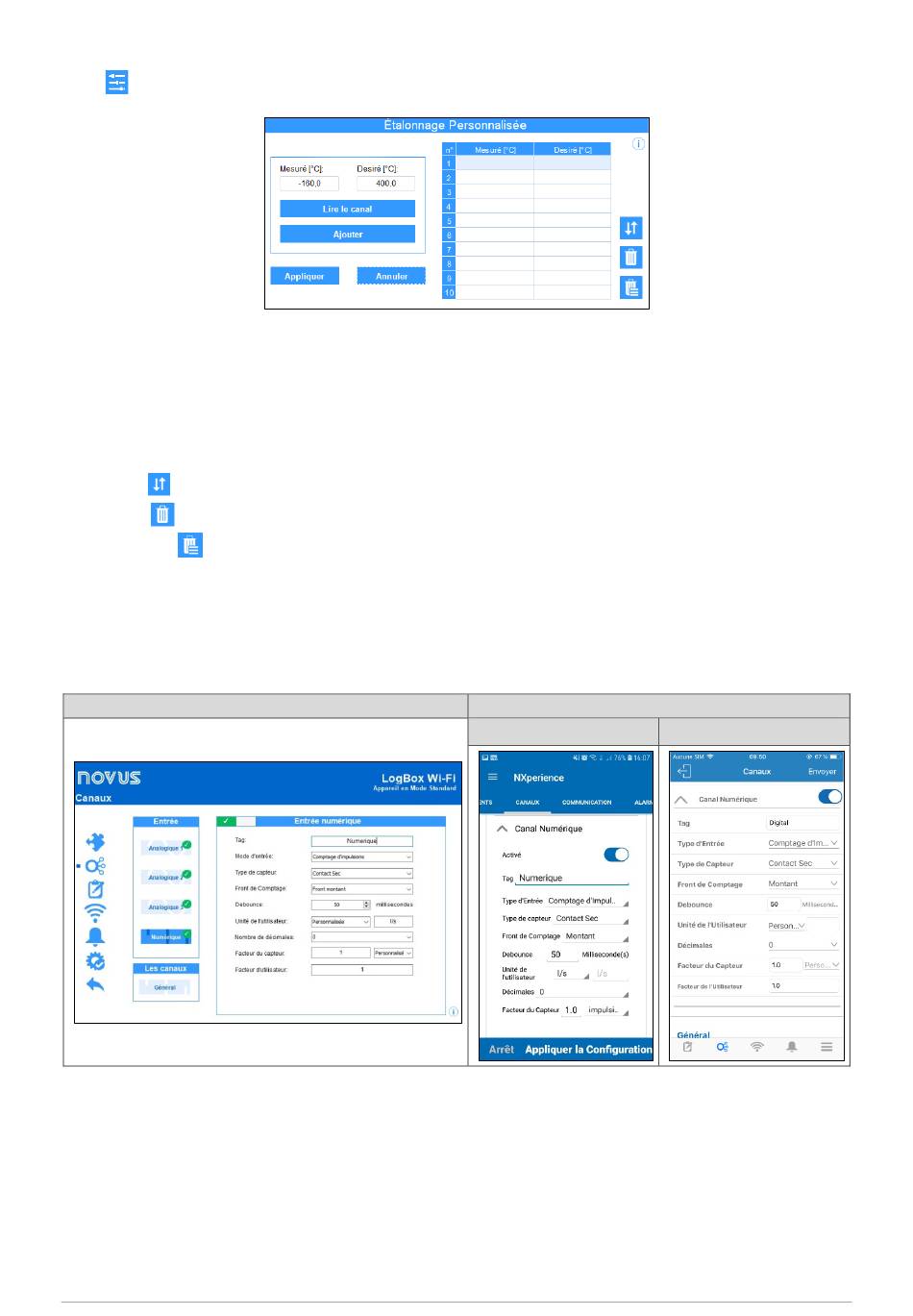

Fig. 05 – Écran d'étalonnage personnalisé
Fig. 06 – Écran de l'entrée numérique : mode de comptage d'impulsions
NXperience Mobile
Android
iOS
37/79
