Si l'utilisateur adopte n'importe quelles unités de débit et de capteur, il faut les indiquer au paramètre « Facteur du capteur ». Si aucune des unités
disponibles n'est la souhaitée, il faudra calculer le facteur de l'utilisateur en associant les paramètres « Unité de l'utilisateur », « Unité du capteur »
et « Facteur du capteur » et le remplir pour que l'appareil convertisse correctement les impulsions à l'unité requise. Dans ce cas, le LogBox Wi-Fi
convertira les impulsions à l'unité de l'utilisateur de la manière suivante :
● Valeur de l'utilisateur = (Comptage)/(Facteur du capteur)*(Facteur de l'utilisateur)
○ Il faut considérer que l'intervalle d'enregistrements est d'une seconde et n'influencera pas le calcul. En interne, le LogBox Wi-Fi considère
toujours l'intervalle d'enregistrements.
Disons, par exemple, qu'une application a un capteur type PNP qui, toutes les 30 impulsions de front montant, compte une pièce produite et que
l'utilisateur souhaite afficher la production de pièces en "pièces par minute". Les paramètres suivants doivent être configurés sur l'entrée numérique
de l'appareil :
Intervalle d'enregistrements : il doit être configuré de manière à enregistrer la fréquence maximale du capteur.
•
Type d'entrée : comptage.
•
Type de capteur : PNP.
•
Front de comptage : montée.
•
Unité et Unité du capteur : personnalisée.
•
Facteur du capteur : 30 (impulsions/pièce).
•
Facteur de l'utilisateur : 60 (conversion de pièces par secondes pour pièces par minutes).
•
Ainsi, le LogBox Wi-Fi enregistrera le nombre d'impulsions se produisant pendant cette période à chaque intervalle d'enregistrements, et chaque
fois que les informations seront affichées, ces impulsions seront transformées en nombre de pièces produites par minute (unité personnalisée par
l'utilisateur).
Dans ce même exemple, il est possible de supposer que l'intervalle d'enregistrements est de 20 secondes. Donc, si le capteur donne 20 impulsions
par seconde, le LogBox Wi-Fi enregistrera 400 impulsions par intervalle, affichant 40 pièces par minute (((20 impulsions/s)/(30 impulsions/pièce)) *
60 (1 min) = 40).
5.2.2 ENREGISTREMENT D'ÉVÉNEMENTS
Si l'entrée numérique est configurée en mode « Enregistrement d'événements » chaque front sélectionné créera un enregistrement au stockage qui
informe l'événement et l'instant qu'il est survenu. Cet enregistrement ne sera pas synchronisé avec les enregistrements périodiques, mais
respectera le mode de démarrage et de fin des enregistrements. Les événements seront enregistrés à la fin de la période de debounce configurée
et seront enregistrés avec le délai du temps de debounce. Le LogBox Wi-Fi peut enregistrer jusqu'à 10 événements en une seconde.
5.2.3 CONTRÔLE D'ENREGISTREMENTS
Il est possible d'utiliser l'entrée numérique pour démarrer et/ou arrêter les enregistrements des autres canaux d'entrée. Une fois configuré au mode
« Contrôle d'enregistrements » chaque front sélectionné démarrera ou arrêtera les processus d'enregistrements en stockage. Ainsi que le mode
« Enregistrement d'événements », les événements détectés n'auront action qu'après la fin du temps configuré de debounce. Ainsi, le
démarrer/arrêter des enregistrements se réalisera avec un délai de temps de debounce.
NOVUS AUTOMATION

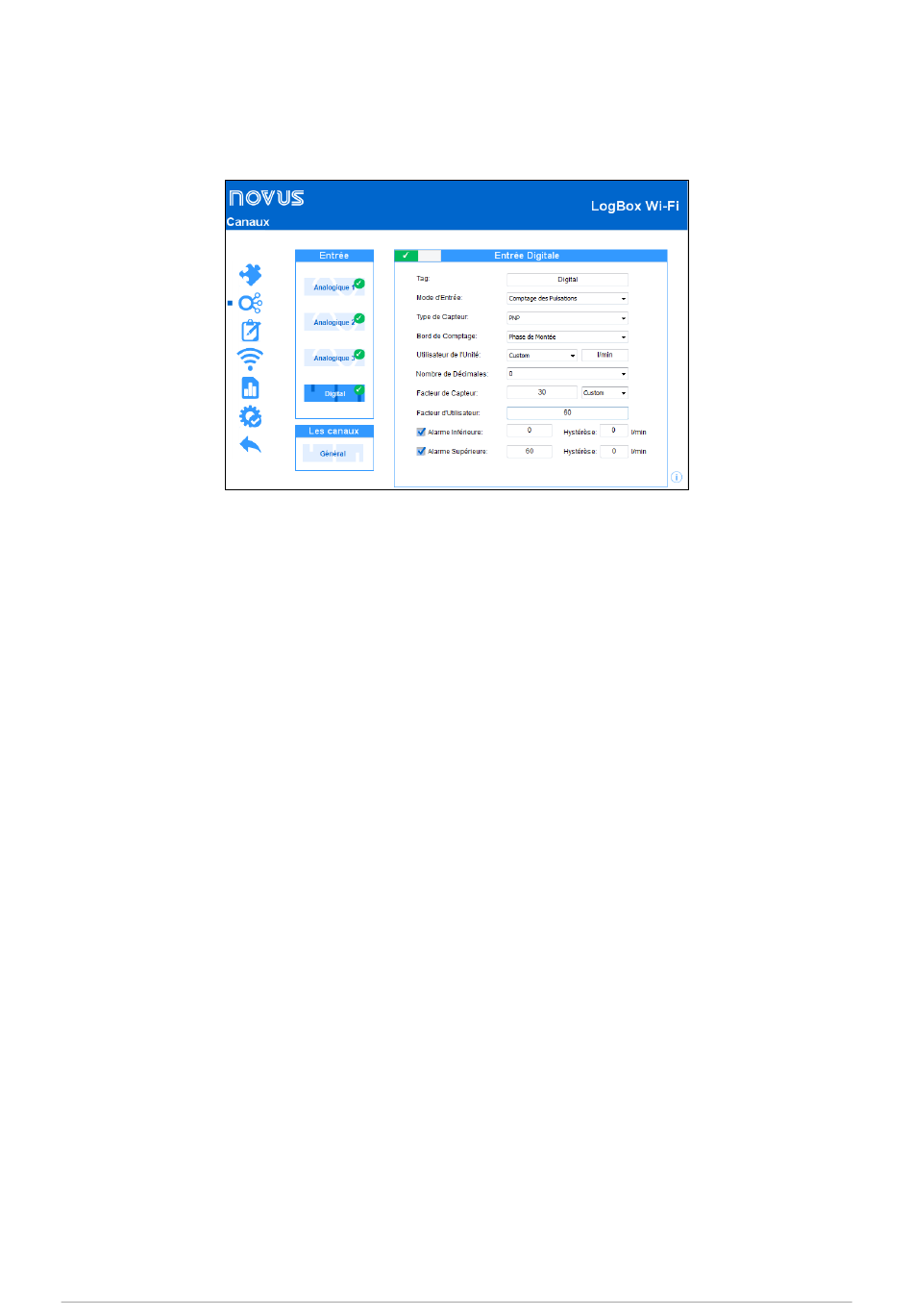

Fig. 02 – Écran de l'entrée numérique
