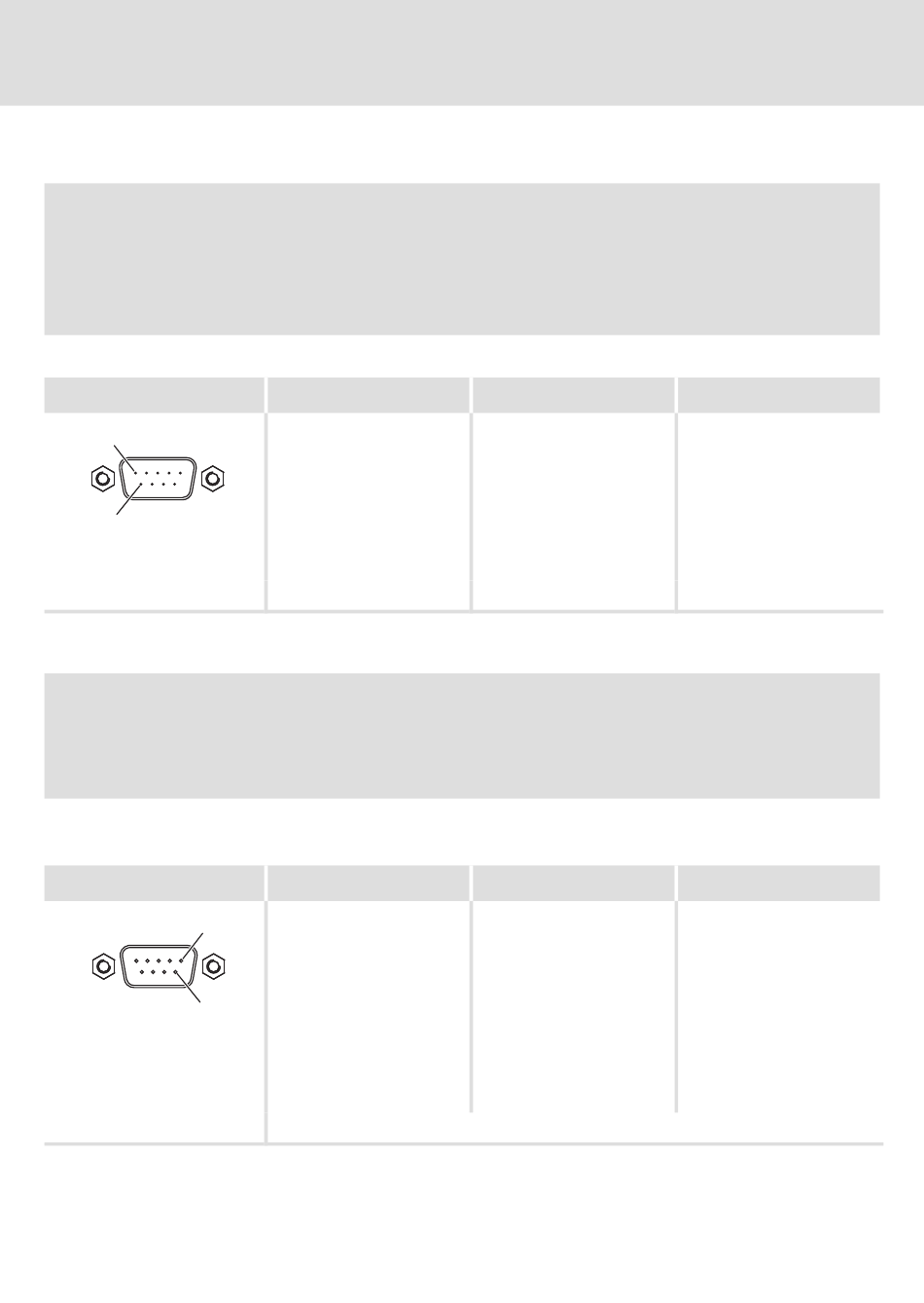

CAN−Schnittstelle
)
Hinweis!
Verbinden Sie nur Klemmen gleichen Signaltyps miteinander.
ƒ
Weitere Informationen zum Bussystem CAN finden Sie im
ƒ
Kommunikationshandbuch CAN.
Wir empfehlen, CAN−Kabel nach ISO 11898−2 zu verwenden.
1
6
IPC001
MPI−Schnittstelle
)
Hinweis!
Weitere Informationen zur MPI−Schnittstelle finden Sie im
ƒ
S7−Systemhandbuch der Firma Siemens.
Folgen Sie bei der Verwendung des Signalkabels den Angaben der PROFIBUS−Nutzerorgani-
sation (PNO).
1
6
IPC001
LDCDS−EL100MA DE/EN 2.2
Installation
Elektrische Installation
Beschreibung
Anschluss CAN−Bus
Pin 1: nicht belegt
Pin 2: CAN−LOW (LO)
Pin 3: CAN−GND (CG)
Pin 4 ... 6: nicht belegt
Pin 7: CAN−HIGH (HI)
Pin 8 ... 9: nicht belegt
Beschreibung
Anschluss MPI
Pin 1 ... 2: nicht belegt
Pin 3: RxD/TxD−P (B)
Pin 4: RTS
Pin 5: M5V
Pin 6: P5V
Pin 7: nicht belegt
Pin 8: RxD/TxD−N (A)
Pin 9: nicht belegt
Anschlusstyp
9−pol. SUB−D−Stecker
Anschlusstyp
9−pol. SUB−D−Buchse
17
Kabeltyp
CAN−Kabel nach
ISO 11898−2 mit 9−pol.
SUB−D−Buchse
Kabeltyp
Gemäß Vorgabe der
Firma Siemens
