Condexa PRO 90 - 100 - 115 - 135
1
2
3
4
5
6
7
8
9 10 11 12
23
22
1
21
20
3
19
4
5
18
17
16
15
14 14

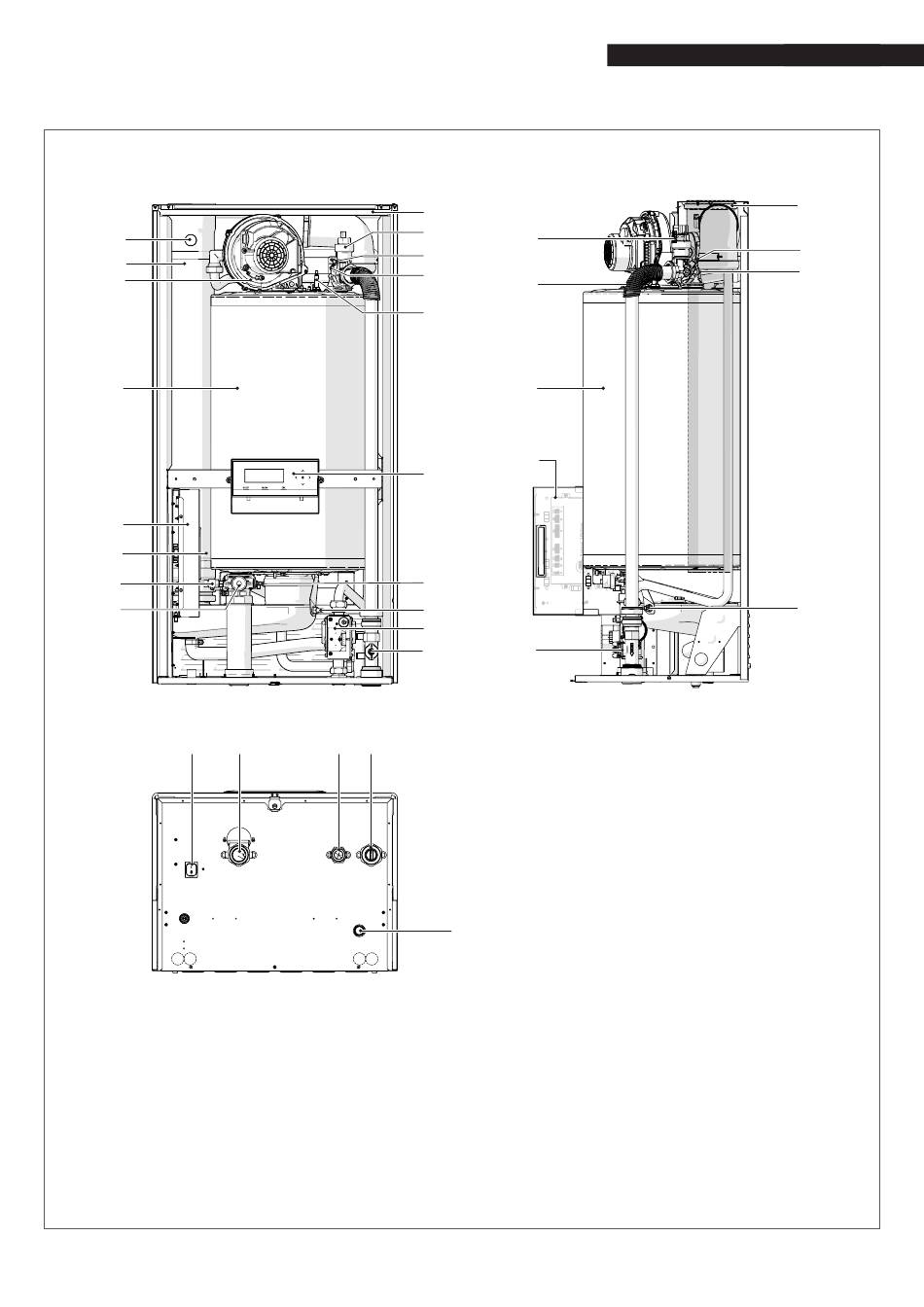

1 Prise d'analyse des fumées
2 Raccord d'évacuation des fumées
3 Ventilateur
4 Chambre de combustion
5 Tableau électrique
6 Clapet de non-retour des fumées
7 Robinet de vidange
8 Pressostat seuil minimum réglé à 0,7 bar
9 Interrupteur principal
10 Retour installation
13
11 Raccord gaz
12 Départ installation
13 Raccordement pour l'évacuation des condensats
14 Débitmètre
15 Vanne gaz
16 Sonde fumées
17 Sonde de retour
18 Tableau de commande
19 Électrode allumage/détection
20 Thermostat de sécurité à réarmement manuel par réinitia-
lisation de la carte
21 Sonde départ
22 Vanne de purge automatique
23 Carrosserie
9
GÉNÉRALITÉS
2
22
21
17
